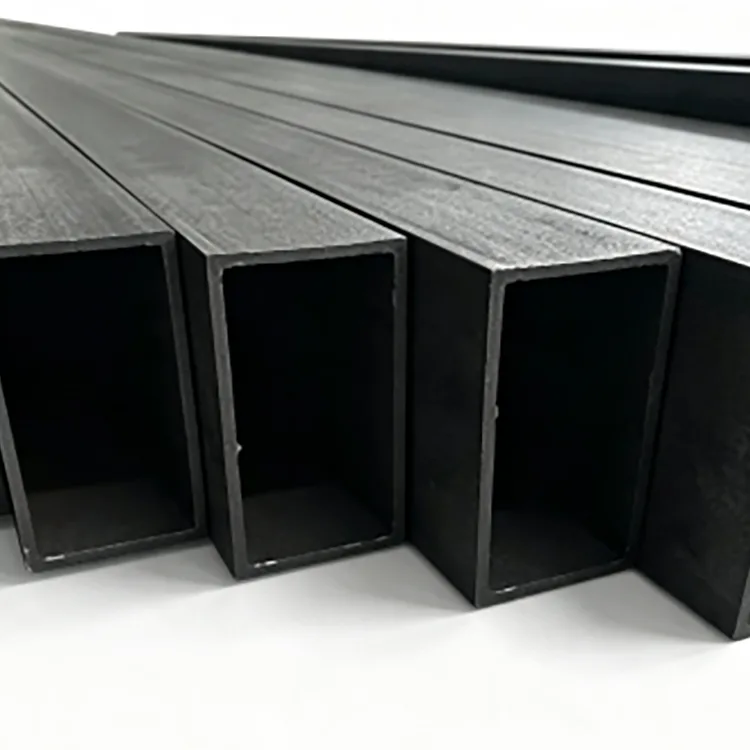

精密鋼直角管

精密スチール直角管は、従来の正方形または長方形の管の形状が最終組み立てに十分な精度がない用途向けに開発されました。

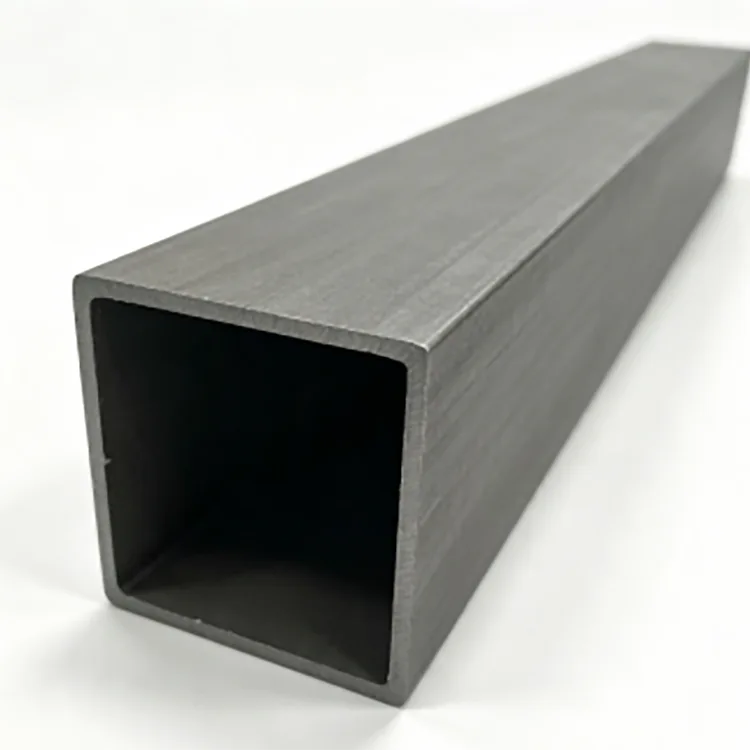

目に見える丸いコーナーの代わりに、セクションは定義された 90 度のコーナー プロファイルを作成するように形成されます。これにより、隣接するセクションの位置合わせ、直線の視線の維持、製造されたフレームの仕上がり寸法の制御が容易になります。

このチューブは、Q235B または Q355B 炭素鋼から順送冷間成形、高周波溶接、サイジング、矯正、精密切断によって製造されます。製造プロセスでは、単に標準的な中空セクションを製造するのではなく、コーナーの形状、肉厚の一貫性、真直度、および寸法制御に重点が置かれています。

屋内構造フレーム、機器ベース、展示構造、ラック、パーティション、装飾用鉄骨造の場合、このプロファイルを使用すると、製造中に必要な取り付けや表面修正の量を減らすことができます。

技術仕様

90°コーナープロファイルが重要な理由

従来の中空部は、成形時に外角が丸くなるのが一般的です。この半径は多くの構造用途では許容されますが、2 つの部材が密接に接触する必要がある場合や、仕上げ後にコーナー自体が見えたままになる場合には、不便になる可能性があります。

直角プロファイルは、コーナーの形状が製造に影響を与える状況を対象としています。

関節のアライメントが改善される

定義されたコーナープロファイルにより、チューブを別の直線セクションに対して配置しやすくなります。フレーム、パーティション、機器構造、建築鉄骨の場合、位置合わせを改善することで、過剰な研削や充填作業の必要性を減らすことができます。

一貫した寸法

肉厚と断面寸法は、成形とサイジング中に制御されます。自動切断、穴あけ、溶接、または組立装置でチューブを加工する場合、一貫した形状が特に重要です。

よりきれいな外観に仕上がります

露出した鉄骨フレームや装飾構造物の場合、真っ直ぐなエッジと制御されたコーナーにより、塗装または粉体塗装後にきれいな視覚ラインが作成されます。

二次加工に最適

黒色のスチール表面は亜鉛メッキなしで提供されるため、独自の塗装、粉体塗装、焼き付け仕上げ、またはその他の表面処理が必要なプロジェクトに適しています。

製造工程

生産ルートは、単に鋼材を中空セクションに成形するのではなく、寸法管理を中心に設計されています。

1. スチールコイルの選択と準備

Q235B または Q355B 鋼は、必要な強度等級と用途に応じて選択されます。製造バッチ間の厚さと機械的特性のばらつきを減らすために、入荷する材料は成形前に検査されます。

2. ストリップの準備とレベリング

鋼ストリップは平坦化され、連続成形の準備が整います。残留変形は後でコーナーの精度や真直性に影響を与える可能性があるため、正しいストリップ状態が重要です。

3. 順送冷間成形

ストリップは、1 回の操作で最終形状に強制成形されるのではなく、複数の成形段階を通過します。

成形シーケンスにより、コーナーの形状を制御しながら、正方形または長方形の断面が徐々に開発されます。これは、定義された直角プロファイルを実現するための重要な段階です。

4. 高周波溶着

ストリップの端を合わせた後、高周波誘導溶接によって縦方向の継ぎ目が形成されます。

材料の厚みや生産速度に応じて溶接条件をコントロールします。過剰な入熱、不十分な溶融、または不適切なエッジ処理は完成したチューブに影響を与える可能性があるため、溶接品質は重要です。

5. サイズ調整と矯正

溶接後、チューブはサイジングおよび矯正装置を通過して、最終寸法と全体の真直度を制御します。

この段階は、完成したチューブの長さに沿って過度の偏差がある場合、正しく形成された断面であっても組み立て上の問題を引き起こす可能性があるため、精密な製造には特に重要です。

6. 精密切断と端部処理

完成したチューブは、標準の長さ 6 m またはカスタマイズされた長さ 3 ～ 12 m に切断されます。

製造要件に応じて、精密切断、面取り、バリ取り、面取り、穴あけ加工を手配できます。

7. 検査と梱包

完成したチューブは、梱包前に寸法、肉厚、コーナー形状、真直度、溶接状態、表面品質、切断精度が検査されます。

チューブサイズ、ご注文数量、輸送方法、お客様の荷降ろし状況に応じて梱包方法を選択します。

工場の品質管理

精密中空部分の場合、基本的な鋼種と同様に寸法検査が重要です。

生産中の品質管理では、製造に直接影響を与える可能性のある次の点に焦点を当てます。

● 材料検証: Q235B または Q355B グレードが注文要件に照らしてチェックされます。

● 肉厚: 指定された±0.1 mm の公差を維持するために実際の厚さが監視されます。

● 断面寸法: 外形寸法は、成形機の設定だけに依存するのではなく、サイジング後にチェックされます。

● コーナー形状: 90° プロファイルとコーナーの垂直性を検査して、成形偏差を特定します。

●真直度：フレームの組み立てに影響を与える可能性のある曲がりや歪みがないか、仕上がりの長さをチェックします。

● Weld condition: The longitudinal high-frequency weld is monitored for visible defects and forming consistency.

●端面品質：切断、面取り、バリ取り後に切断端を検査します。

● バッチの一貫性: 生産サンプルはバッチ全体で比較され、バンドル間の寸法のばらつきが軽減されます。

より厳しい検査要件があるプロジェクトの場合は、注文仕様に従って寸法検査記録と第三者検査を手配することができます。

Q235B と Q355B: どちらを選択するべきですか?

材料グレードは、単に高いグレードを選択するのではなく、実際の構造負荷に応じて選択する必要があります。

耐荷重構造の場合、最終的な材料の選択は、構造計算、設計コード、接続方法、および必要な安全率に従う必要があります。

主な用途

屋内鉄骨構造物

寸法精度や外観が重要視される中二階枠、間仕切り、天井支持構造、展示構造物などの鉄骨構造に使用されます。

設備および機械フレーム

制御されたセクションの形状は、オートメーション機器のフレーム、機械ベース、コンベアサポート、機器構造、および製造された機器ハウジングに役立ちます。

建築および装飾用鉄鋼製品

ホテルの内装、展示ホール、商業空間、階段部材、化粧枠、きれいな直線を必要とする建築鉄骨構造物などに適しています。

倉庫のラッキングと産業用プラットフォーム

Q235B または Q355B セクションは、保管ラック、ワークステーション、産業用プラットフォーム、および機器サポート構造の負荷要​​件に応じて選択できます。

非標準的な製造

チューブを組み立てられたアセンブリに統合するときに、カスタム寸法、固定長、穴、ベベル、面取り、その他の機械加工操作を提供できます。

精密鋼製直角管と従来の中空管の比較

主な利点は、チューブが従来の中空部分をすべて置き換えることではありません。それは、製造精度と完成した外観がプロジェクト要件の一部である場合、より制御されたコーナーと寸法プロファイルが役立つ可能性があるということです。

黒鋼の表面と二次仕上げ

標準製品は、黒色のコーティングされていないスチールとして供給されます。

お客様が製造後に表面処理を行う場合には、この構成が選択されることが多いです。プロジェクトに応じて、利用可能な仕上げプロセスには次のものがあります。

●塗装

●粉体塗装

●焼付塗装

●亜鉛メッキ

●その他指定防食処理

コーティングの前に、表面を適切に洗浄し、選択したコーティング システムに従って準備する必要があります。湿気、屋外の天候、塩水噴霧、または腐食環境にさらされるプロジェクトの場合は、未処理の黒鋼を使用するのではなく、適切な防食システムを指定する必要があります。

カスタム処理

チューブは標準的な 6 m の長さだけではなく、製造要件に応じて供給できます。

利用可能なオプションは次のとおりです。

●3～12mの定長切断

●精密切断

●面取り加工

●バリ取り

●面取り加工

●下穴加工

● 再塗装または亜鉛メッキの手配

● カスタマイズされた断面寸法

● カスタマイズされた壁厚

●図面に応じた特殊加工

見積もりの​​場合、購入者は必要な断面サイズ、肉厚、材料グレード、数量、長さ、表面処理、および加工図面を提供する必要があります。

調達・供給情報

エンジニアリングおよび製造の注文の場合、購入前に確認する最も重要な仕様は外形寸法だけではありません。

購入者は以下を指定する必要があります:

1.セクションサイズ: 正方形または長方形の寸法。

2.壁の厚さ: 必要な厚さと公差。

3.鋼グレード: Q235B または Q355B。

4.長さ: 標準 6 m または 3 ～ 12 m の固定長。

5.コーナー要件: 90°の形状と公差が必要です。

6.表面: 黒鋼または二次表面処理。

7.機械加工：切断、穴あけ、面取り、面取り、バリ取り。

8.検査：標準的な工場検査または追加の第三者検査。

繰り返しプロジェクトの場合、同じ材料グレード、断面寸法、肉厚、加工方法、検査要件を維持すると、バッチ間の一貫性を維持できます。

Rongheng から精密鋼直角管を購入する理由

栄恒智能製造（天津）輸出入有限公司は、天津格富鋼鉄の支援を受けて、鉄鋼製造リソースと輸出供給を統合した国際販売プラットフォームを運営しています。

同社は、中国の主要な鉄鋼生産地域の1つである天津市の大秋荘工業区に位置しています。その製品範囲は、鋼管、中空セクション、鋼製形材、亜鉛メッキ製品、太陽光発電取り付け製品をカバーしています。

バルクプロジェクトの場合、Rongheng はカスタマイズされた寸法、固定長の供給、二次加工、OEM/ODM 要件、およびプロジェクトベースの検査をサポートします。グループの年間鉄鋼生産・販売量は130万トンを超え、コンテナやバルクエンジニアリングの調達を支えています。

大量注文の場合は、仕様、数量、加工要件、検査条件に応じて生産スケジュールと納期を調整するのが通常です。

よくある質問

Q1.精密鋼直角管と従来の角管の違いは何ですか？

主な違いは、コーナーの形状と寸法管理の要件です。従来の角管は通常、角が丸くなっていますが、この製品は、接合部の位置合わせや外観が重要な用途向けに、より明確な90°の角プロファイルで形成されています。

Q2.チューブはシームレスですか？

いいえ、順送冷間成形とそれに続く高周波溶接によって製造された溶接中空セクションです。したがって、シームレスチューブとして説明すべきではありません。

Q3.黒い鋼管は塗装または粉体塗装できますか?

はい。コーティングされていない黒鋼の表面は、塗装、粉体塗装、焼き付け仕上げ、またはその他の指定された表面処理のために準備することができます。コーティングの前に、適切な表面の洗浄と準備が必要です。

Q4.ブラックスチールは保管中に錆びますか?

はい。未処理の炭素鋼は湿気にさらされると酸化する可能性があります。屋内の乾燥した保管が推奨され、表面処理の前にチューブを雨、結露、および長時間の湿気の多い状態から保護する必要があります。

Q5. Q235B と Q355B のどちらを選択すればよいですか?

Q235B は、多くの従来の屋内フレーム、機器構造、装飾用途に適しています。 Q355B は、構造設計でより高い材料強度が必要な場合、またはアプリケーションでより大きな荷重が必要な場合に検討する必要があります。

Q6.どのくらいの長さを提供できますか?

標準の長さは6mです。注文要件に応じて、3 ～ 12 m のカスタマイズされた固定長を手配できます。

Q7.納品前にチューブの切断、穴あけ、面取り、面取りをしてもらえますか?

はい。図面や加工要件に応じて、精密切断、穴あけ、面取り、バリ取り、面取りを承ります。

Q8.見積もりにはどのような情報が必要ですか?

断面寸法、肉厚、材質グレード、数量、必要な長さ、表面処理、および追加の加工要件をお知らせください。非標準処理には図面を推奨します。

Q9.この製品は屋外用途に適していますか?

標準のブラックスチールバージョンは、腐食保護なしで長期間屋外にさらすことはお勧めできません。屋外、湿気の多い環境、沿岸環境、または腐食性の環境の場合は、亜鉛メッキまたはその他の方法で保護されたスチールを検討する必要があります。

Q10.カスタマイズされたサイズを提供できますか?

はい。記載されている正方形および長方形のチューブの範囲に加えて、プロジェクトの要件に応じてカスタマイズされた寸法、肉厚、長さ、機械加工、および表面処理について議論することができます。
