栄恒提供します亜鉛メッキZ母屋工業用建物、工場屋根、屋上太陽光発電システム、農業用構造物、その他の軽鋼用途向けのソリューション。 Q235B または Q355B 鋼から冷間圧延成形と製造後の溶融亜鉛メッキによって製造されたこれらの Z 字型構造部材は、効率的な屋根スパン設計と厳しい屋外環境向けの腐食保護を組み合わせています。
亜鉛メッキ Z 母屋は、主に傾斜屋根や軽量鉄骨構造用に設計された冷間成形構造用鋼部材です。 Z 字型の形状により、隣接する母屋を重ねることができ、屋根スパン全体に連続した母屋ラインを作成できます。完成した Z セクションを成形、切断、打ち抜き後に溶融亜鉛メッキすると、完成したプロファイルの露出面全体に保護用の亜鉛コーティングが施されます。そのため、亜鉛メッキ Z 母屋は工場の屋根、屋上太陽光発電プロジェクト、農業用建物、湿気の多い産業施設、海岸構造物に適しています。選択では、厚さだけに依存するのではなく、鋼材のグレード、セクションの高さ、壁の厚さ、スパン、屋根の荷重、母屋の間隔、腐食環境を考慮する必要があります。
目次
- 亜鉛メッキZ母屋とは何ですか?
- 屋根の建設において Z 断面が重要なのはなぜですか?
- 亜鉛メッキZ母屋はどのように製造されますか?
- 亜鉛メッキZ母屋の主な仕様は何ですか?
- 亜鉛メッキはどのように選択すればよいですか?
- Q235B と Q355B のどちらを選択すればよいですか?
- 亜鉛メッキ Z 母屋はどこで一般的に使用されますか?
- 購入者は適切な Z 母屋をどのように選択すべきですか?
- 購入者がチェックすべき品質要素は何ですか?
- 亜鉛メッキZ母屋に関するよくある質問
- 結論
亜鉛メッキZ母屋とは何ですか?

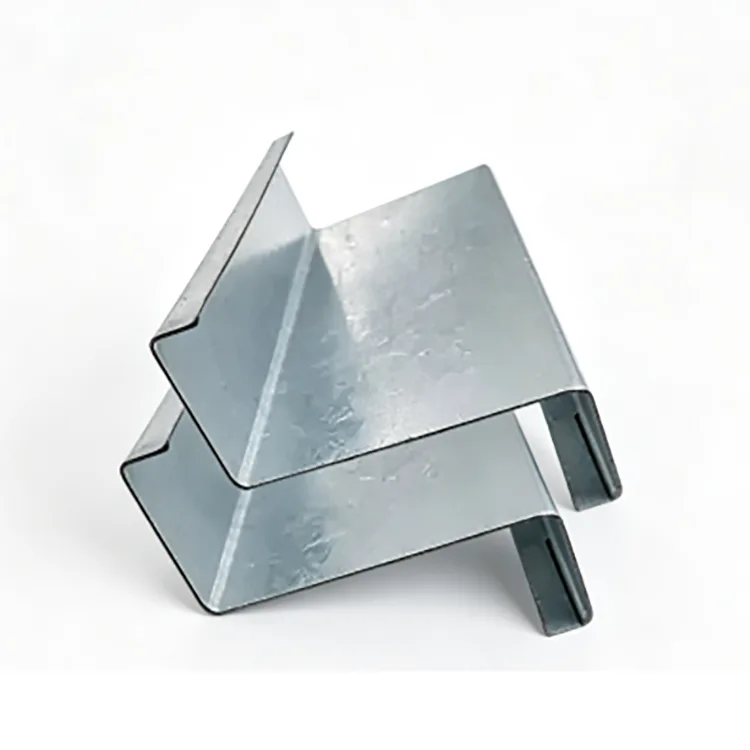

亜鉛メッキ Z 母屋は、Z 形の断面を持つ冷間成形された構造用鋼セクションです。通常、構造用鋼ストリップから製造され、一連のロール成形操作を通じて形成され、必要な長さと穴の形状に加工され、完成したプロファイルとして溶融亜鉛めっきが施されます。
Z ジオメトリは、隣接する部材が端部で重なる可能性があるため、傾斜屋根構造に特に役立ちます。この特性により、構造スパンごとに個別に接続する必要性を減らしながら、連続母屋配置をサポートできます。
栄恒 の製品情報では、鋼種 Q235B および Q355B、断面サイズ Z100 ～ Z300、壁厚 1.2 mm ～ 3.0 mm が指定されています。完成したプロファイルは、プロジェクトの要件に応じて、固定長の切断、パンチング、コーナー加工を施して提供することもできます。
コーティングされていない冷間成形 Z 形材とは異なり、溶融亜鉛めっきプロファイルには、下地の鋼材を大気腐食から保護するように設計された亜鉛コーティングが施されています。このコーティングはバリア保護と犠牲保護の両方を提供できるため、この材料は露出した構造に特に有用です。
屋根の建設において Z 断面が重要なのはなぜですか?
Z 母屋の主な構造上の利点は、別の Z セクションとオーバーラップできることです。傾斜屋根では、隣接する部材のフランジを配置して重なり合う接続を作成し、連続するスパンにわたって母屋ラインを延長するのに役立ちます。
この構成には、いくつかの実用的な利点があります。
- Z型構造プロファイルを効率的に利用。
- 連続した屋根のラインに沿った個別の接合部が少なくなる可能性があります。
- 工業用の傾斜屋根に便利に使用できます。
- あらかじめ開けられた接続穴と互換性があります。
- さまざまなスパンや荷重要件に合わせた柔軟なサイジング。
約 10° を超える傾斜のある屋根の場合、オーバーラップ機能は特に便利です。より平らな屋根システムの場合、C 母屋がより単純な構造配置を提供する場合があります。最終的な選択は常に構造図面と工学計算に従う必要があります。
亜鉛メッキZ母屋はどのように製造されますか?
製造順序は、コーティングの被覆率と寸法の一貫性に直接影響します。適切に製造された亜鉛メッキ Z 母屋は、溶融亜鉛メッキ段階の前に形成および加工されます。
一般的な製造プロセスには次のものが含まれます。
- スチールコイルの検査と準備。
- 鋼帯のレベリング。
- Z プロファイルに成形する冷間圧延。
- 固定長カット。
- パンチングとコーナーカット。
- 矯正とストレス解消。
- 脱脂・酸洗い。
- フラックスと乾燥。
- 溶融亜鉛の中での溶融亜鉛めっき。
- 冷却と不動態化。
- 亜鉛メッキ検査。
- 最終的な外観、寸法、梱包検査。
溶融亜鉛めっきは約450℃で行われます。亜鉛めっき前に主要な切断および打ち抜き作業を完了すると、加工領域、形成されたコーナー、および接続ゾーンが亜鉛めっき段階で亜鉛保護を受けることができます。
亜鉛メッキZ母屋の主な仕様は何ですか?
建設プロジェクトが異なれば、断面の高さ、鋼種、厚さ、長さ、亜鉛コーティングの異なる組み合わせが必要になります。次の仕様は、購入およびエンジニアリングに関する議論のための実用的な参考資料となります。
| アイテム | 代表的な仕様 | プロジェクトの検討 |
|---|---|---|
| 鋼種 | Q235B / Q355B | 構造荷重要件に応じて選択 |
| セクション範囲 | Z100～Z300 | より高いセクションはより大きなスパンとより重い負荷に適しています |
| 肉厚 | 1.2～3.0mm | スパン、間隔、風、雪、設計荷重によって異なります |
| 成形方法 | 冷間ロール成形 | 一貫した Z 字型のジオメトリを作成します |
| 亜鉛めっき方法 | 成形後溶融亜鉛メッキ | 完成した製造プロファイルを保護します |
| 標準亜鉛コーティング | ≧85μm | 通常の内陸屋外暴露に適した開始レベル |
| 高亜鉛コーティング | 120～180μm | 湿気の多い環境または中程度の腐食環境に適しています |
| 高耐食コーティング | 200～275μm | 海岸または産業への強い曝露を考慮 |
| 処理 | カット、パンチング、コーナーカット | 構造図に従ってカスタマイズ可能 |
これらのパラメータを独立して考慮すべきではありません。セクションの高さ、壁の厚さ、鋼種、母屋の間隔、構造荷重を組み合わせて、適切な設計を決定します。
亜鉛メッキはどのように選択すればよいですか?
必要な亜鉛コーティングは、母屋が動作する環境に大きく依存します。乾燥した内陸工場に適したコーティングを、沿岸の建物や化学攻撃性の高い施設に自動的に使用するべきではありません。
| 暴露環境 | 推奨される亜鉛コーティング | 代表的な用途 |
|---|---|---|
| 室内乾燥 | コーティングなしでも十分かもしれません | 保護された屋内構造物 |
| 通常の内陸屋外 | ≧85μm | 工場屋根と屋上太陽光発電 |
| 湿気/中程度の腐食 | 120～180μm | 畜産棟と湿気の多い作業場 |
| 海岸/強い腐食 | 200～275μm | 港湾、海岸沿いの建物、過酷な環境 |
最終的なコーティング仕様は、プロジェクトの腐食カテゴリ、環境暴露、適用される規格、および予想される使用条件に従って確立する必要があります。
Q235B と Q355B のどちらを選択すればよいですか?
Q235B と Q355B はどちらも亜鉛メッキ Z 母屋の選択肢として利用できますが、すべての構造用途で互換性があるわけではありません。
Q235B選択された断面と厚さが計算された構造要件を満たしている場合、通常の工場の屋根、農業用建物、屋上の太陽光発電構造に適しています。
Q355B多くの場合、より大きなスパン、より重い積雪荷重、より強い風条件、より要求の厳しい構造用途で検討されます。より高強度の材料は、同等の断面条件下でより大きな耐荷重を提供できますが、より小さな断面を選択する必要があることを自動的に意味するわけではありません。
したがって、調達目的では、鋼材のグレードは材料の好みだけではなく、工学設計に基づいて選択する必要があります。
亜鉛メッキ Z 母屋はどこで一般的に使用されますか?
構造効率、オーバーラップ形状、腐食防止の組み合わせにより、亜鉛メッキ Z 母屋は幅広い建築用途に適しています。
- 工場の屋根:工業用鉄骨建物の屋根および母屋として使用されます。
- 屋上太陽光発電システム:Z 断面が重なることで母屋の配置が簡素化できる、傾斜屋根に適しています。
- 海岸沿いの建物:露出した鋼材の亜鉛コーティング保護を強化する必要がある場合に使用されます。
- 農業構造物:畜産棟、農業小屋、温室関連の構造物に便利です。
- 湿気の多い産業施設:湿気の多い環境において追加の腐食保護を提供します。
- 屋外用軽量鋼構造物:露出屋根およびエンクロージャシステムに組み込むことができます。
どのようなプロジェクトでも、選択したセクションを構造図、スパン要件、母屋間隔、風荷重、積雪荷重、許容たわみと照らし合わせて検証する必要があります。
購入者は適切な Z 母屋をどのように選択すべきですか?
製品名のみに基づいて Z 母屋を購入すると、仕様が不完全になる可能性があります。専門的な購入リクエストは、見積もりと生産の前に重要なパラメータを定義する必要があります。
- セクションサイズを確認してください。Z160、Z200、または別の図面ベースのプロファイルなど、必要な Z 高さを指定します。
- 壁の厚さを定義します。一般的なオプションの範囲は 1.2 mm ～ 3.0 mm です。
- 鋼種を選択してください。Q235BまたはQ355Bが必要かを確認してください。
- 腐食環境を特定します。プロジェクトが内陸、多湿、沿岸、または化学的に攻撃的なものであるかどうかを述べます。
- 亜鉛メッキをご指定ください。たとえば、プロジェクト要件に応じて、≥85 μm、120 ～ 180 μm、または 200 ～ 275 μm。
- 長さを確認します。固定長の生産により、設置が簡素化され、現場での処理が軽減されます。
- パンチング図面をご用意ください。穴の直径、間隔、位置を明確に指定する必要があります。
- 該当する規格を確認してください。製品ページでは、構造用鋼セクションについては GB/T 6728-2025、亜鉛めっきについては EN ISO 1461 を参照しています。
といった明確な仕様Q355B / Z200 / 2.0 mm / 200 μm 亜鉛 / 固定長 / パンチ済み亜鉛めっき Z 鋼に対する一般的な要求よりもはるかに有益な情報をメーカーに提供します。
購入者がチェックすべき品質要素は何ですか?
品質管理は、最終的な外観だけに焦点を当てるのではなく、生産チェーン全体をカバーする必要があります。受け取ったスチールコイルは、ロール成形前にグレード、厚さ、表面状態を検査する必要があります。
成形および製造中の重要な検査ポイントは次のとおりです。
- 断面の高さと寸法精度。
- フランジの形状とプロファイルの一貫性。
- 壁の厚さ。
- 真っ直ぐさとねじれ。
- パンチ位置と穴寸法。
- 固定長の精度。
- 亜鉛コーティングの厚さと被覆率。
- 亜鉛メッキ後の表面状態。
- 裸の鋼材の欠如、剥離、または過剰な亜鉛の蓄積。
設置後に切断や穴あけが避けられない場合は、露出した鋼材を適切に洗浄し、適切な亜鉛豊富なコーティングで修復する必要があります。溶接によっても同様に、加熱された領域の周囲の亜鉛が除去されるため、溶接部分には適切な溶接後の修理が必要になります。
亜鉛メッキ構造コンポーネントの場合、事前に穴を開け、事前にカットしたセクションにより、設置前に完成したプロファイルのより多くの部分を腐食から保護できるため、不必要な現場処理を防ぐことが一般に望ましいです。
亜鉛メッキZ母屋に関するよくある質問
1. 亜鉛メッキ Z 母屋は屋上の太陽光発電システムに使用できますか?
はい。亜鉛メッキ Z 母屋は、屋上の太陽光発電構造、特に、重複する Z セクションが効率的な母屋配置をサポートできる傾斜屋根に使用できます。断面とコーティングは、構造負荷と環境暴露に応じて選択する必要があります。
2. 沿岸プロジェクトにはどのような亜鉛コーティングが適していますか?
強い海岸暴露の場合、200 ～ 275 μm の亜鉛コーティングが開始仕様として考慮されます。最終的な要件は、実際の腐食環境と適用されるプロジェクト仕様に従って決定する必要があります。
3. 亜鉛メッキ Z 母屋は溶接できますか?
はい、ただし溶接により、加熱領域の周囲の亜鉛コーティングが損傷します。溶接後、影響を受けた領域を洗浄し、適切な亜鉛豊富なコーティングで修復する必要があります。実用的な場合は、ボルト接続を使用すると防食管理が簡素化されます。
4. Z 母屋は厚い方が良いのでしょうか?
いいえ、壁の厚さを増やすと鋼材の消費量が増加し、プロジェクトのコストが増加する可能性があります。正しい厚さは、スパン、母屋の間隔、風荷重、積雪荷重、セクションの高さ、許容されるたわみ、および構造計算によって異なります。
5. Z母屋を壁に使用できますか?
はい。 Z 母屋は、母屋やエンクロージャーのフレーム部材として使用できます。ただし、Z プロファイルのオーバーラップの利点は一般に、傾斜屋根システムでより価値があるため、一部の壁の用途では C セクションの方が便利な場合があります。
6. 亜鉛メッキ Z 母屋に事前に穴を開けることはできますか?
はい。承認された構造図に従って、穴のサイズ、位置、間隔を作成できます。溶融亜鉛めっきの前に打ち抜き加工を行うことで、亜鉛めっき中に加工箇所を亜鉛で保護することもできます。
結論
亜鉛メッキ Z 母屋は、現代の鉄骨構造に構造効率、柔軟な製造、防食性の実用的な組み合わせを提供します。その Z 字型の形状は、屋根部材が重なる場合に特に役立ち、成形および製造後の溶融亜鉛メッキは、屋外の湿気の多い環境で完成したプロファイルを保護するのに役立ちます。適切な製品を選択するには、Z 断面を指定するだけでは不十分です。鋼種、断面の高さ、壁の厚さ、亜鉛コーティング、スパン、間隔、荷重、および環境暴露をすべて合わせて考慮する必要があります。
工業用屋根、屋上の太陽光発電プロジェクト、農業用建物、海岸構造物、その他の軽鋼用途について、Rongheng はプロジェクト要件を検討し、寸法、材料グレード、コーティング要件、加工仕様に基づいて亜鉛メッキ構造用鋼ソリューションを提供できます。今後のプロジェクトのために亜鉛メッキ Z セクションを調達している場合、お問い合わせ必要なサイズ、鋼種、亜鉛コーティング、数量、図面を用意して、適切なソリューションについて話し合います。
