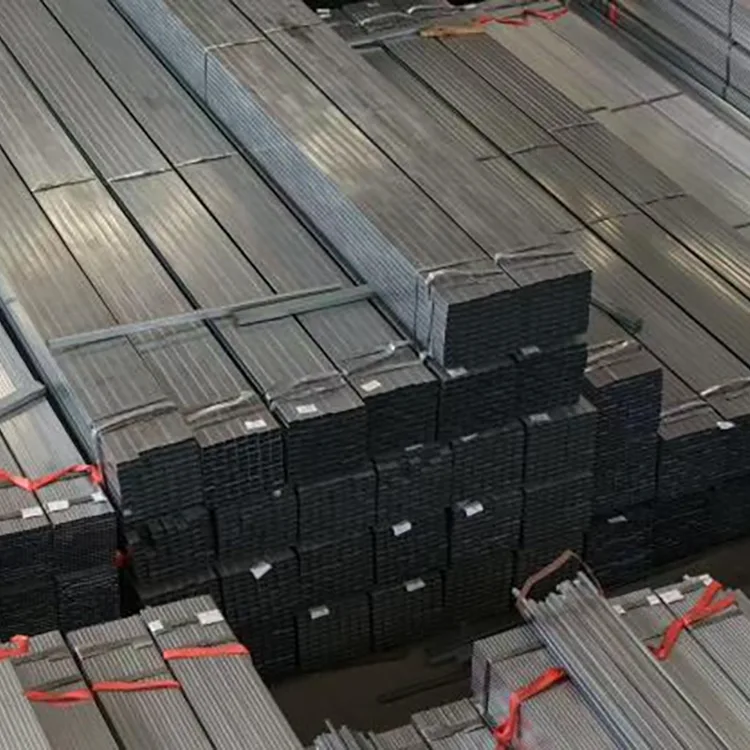

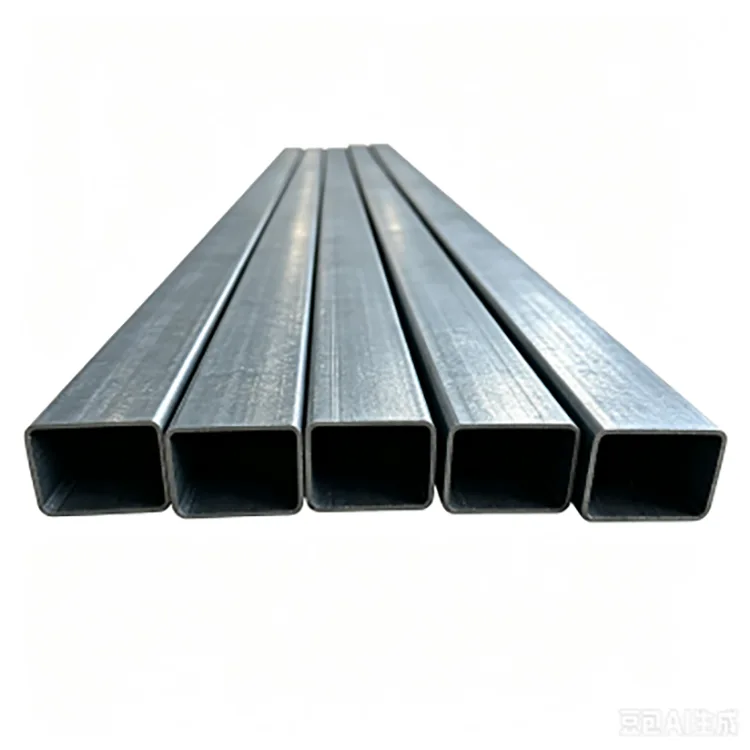

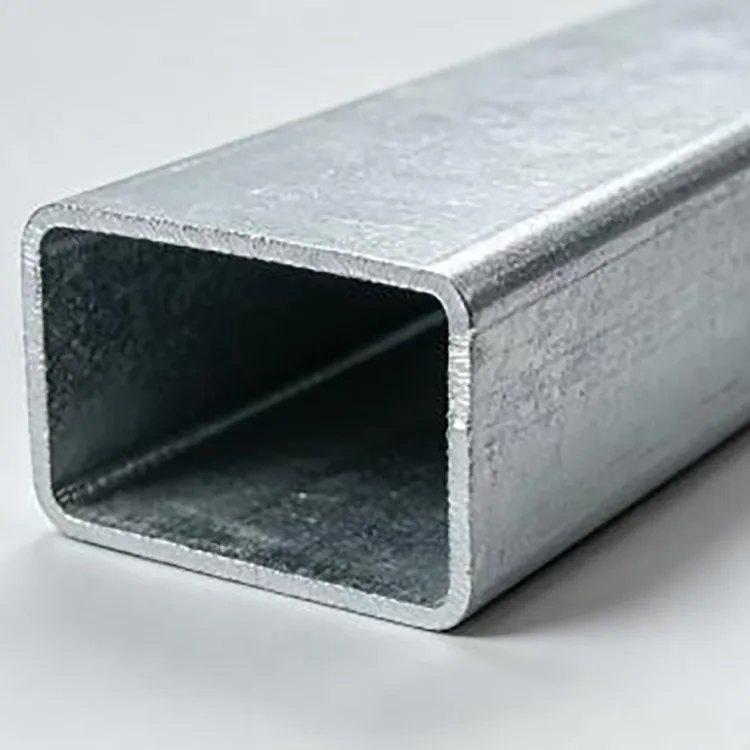

溶融亜鉛メッキ角鋼管

溶融亜鉛メッキ長方形鋼管は、Q235B、Q355B、またはその他の指定された炭素鋼グレードから製造された溶接された長方形の中空セクションです。鋼ストリップは、長方形のプロファイルに冷間成形され、高周波溶接され、寸法調整され、切断されてから、完成した管の表面処理と溶融亜鉛メッキが行われます。

長方形の断面は、荷重または設置スペースの方向性が角チューブよりも高い場合に便利です。セクションの重量を比較的効率的に保ちながら、ブラケット、パネル、接続部の面を広く提供します。屋外構造物の場合、亜鉛コーティングは湿気や大気腐食に対する追加の保護を提供するため、このチューブはコーティングされていない黒色鋼に定期的な表面処理が必要な用途に適しています。

チューブは標準の長さで供給することも、切断、パンチング、曲げ、溝入れ、穴あけ、端閉じ、面取りなどのプロジェクト図面に従って加工することもできます。

技術仕様

なぜ長方形のセクションを使用するのでしょうか?

長方形と正方形の中空セクションの主な違いは、単に外観だけではありません。幅と高さの比率によって、セクションが構造にどのように適合するか、および利用可能なスペースをどのように効率的に使用するかが変わります。

長方形のチューブは、一方向の断面深さが他方の方向よりも必要な水平部材、フレーム、サポートによく選択されます。また、カーテン ウォール コンポーネント、パネル、ブラケット、機械部品の取り付け面も広くなります。

たとえば、100 × 60 mm の断面では、製造者は 100 × 100 mm の角管とは異なる剛性、設置スペース、使用する材料の組み合わせを得ることができます。したがって、正しい選択は、セクション名だけではなく、スパン、負荷、接続方法、および利用可能な設置スペースに基づいて行う必要があります。

溶融亜鉛めっき: 何が変わるのか

まず鋼管が成形および溶接され、次に亜鉛メッキの準備が行われます。表面の汚染物質や酸化物は、脱脂、酸洗い、活性化によって除去され、溶融亜鉛が鋼の表面と適切に反応できるようになります。

準備したチューブを約 450℃の溶融亜鉛に浸漬します。引き抜き後、冷却および仕上げを行って、連続的な保護コーティングを得る。

コーナーや露出した表面を含む完成した長方形のセクションは成形後に腐食防止処理を受けるため、この順序は構造プロファイルにとって重要です。プロジェクトの調達の場合、購入者は単にチューブが「亜鉛メッキ」されているかどうかを尋ねるのではなく、必要な亜鉛コーティングの仕様を確認する必要があります。

亜鉛コーティングの選択

適切な亜鉛コーティングは、角形チューブが設置される場所によって異なります。

これらの数値は、普遍的な耐用年数を保証するものではなく、コーティングのオプションです。沿岸環境、化学環境、または継続的に湿潤な環境の場合、プロジェクトでは追加のコーティング システム、排水、最先端の保護、および接続の詳細も考慮する必要があります。

Q235BまたはQ355B?

Q235B は、構造計算でより高い強度グレードを必要としない、多くの従来のフレーム、サポート、フェンス、機械構造、および一般的な鋼構造物に適しています。

Q355B は、設計に高負荷、長スパン、より強い風や雪の要件が含まれる場合、またはセクション重量の軽減が重要な場合に適しています。最終グレードは、あらゆる用途に対して単により強力な材料を選択するのではなく、工学計算に基づいて選択する必要があります。

輸出注文の場合は、生産前に必要な鋼種、適用規格、機械的特性、検査書類を確認する必要があります。

肉厚と断面サイズ

壁の厚さは、セクションの重量、剛性、接続強度、および製造パフォーマンスに直接影響します。

軽量フレームやエンクロージャー構造には薄い壁セクションが使用される場合がありますが、耐荷重フレーム、機器ベース、および大型の屋外構造物には通常、より厚い壁が必要です。

20×40 ～ 200×400 mm の範囲は、比較的コンパクトなフレームからより大きな構造部材までをカバーします。見積もりの​​場合、購入者は必要な外形寸法、壁の厚さ、長さ、鋼種、亜鉛コーティングの要件と数量を提供する必要があります。チューブを構造部材として使用する場合、スパン、荷重、接続条件も材料の選択に役立ちます。

製造工程

製造は鋼材コイルから始まり、グレード、厚さ、表面状態が検査されます。次に、ストリップを平らにし、必要な長方形のプロファイルに徐々に冷間成形します。

形成されたストリップを高周波溶接で接合し、その後サイジングと矯正を行って完成断面を制御します。ご注文に応じて定長切断やパンチングなどの前加工を行ってから亜鉛メッキを施します。

準備されたチューブは、脱脂、酸洗、フラックス処理を経ます。溶融亜鉛めっきは約450℃で行われ、その後冷却され、亜鉛の表面仕上げが行われ、最終的な寸法と塗装の検査が行われます。

亜鉛めっき前に主な成形および打ち抜き作業を完了すると、製造中に完成した亜鉛コーティングへの不必要な損傷を回避することもできます。

出荷前の品質管理

大量注文の場合、品質は外観だけでは決まりません。まず受け入れられる鋼材のグレードと厚さがチェックされ、続いて成形時の寸法検査と完成した管の検査が行われます。

主なチェックポイントには、長方形の寸法、肉厚、真直度、溶接状態、切断長さ、表面品質、亜鉛コーティングが含まれます。コーティングの重量または厚さを、合意されたプロジェクト仕様と照らし合わせてチェックできます。

輸出プロジェクトの場合は、材料証明書、検査記録、パッキングリスト、その他の必要書類をご注文に応じて作成します。バイヤーまたはプロジェクトの必要に応じて、第三者による検査も手配できます。

使用される場所

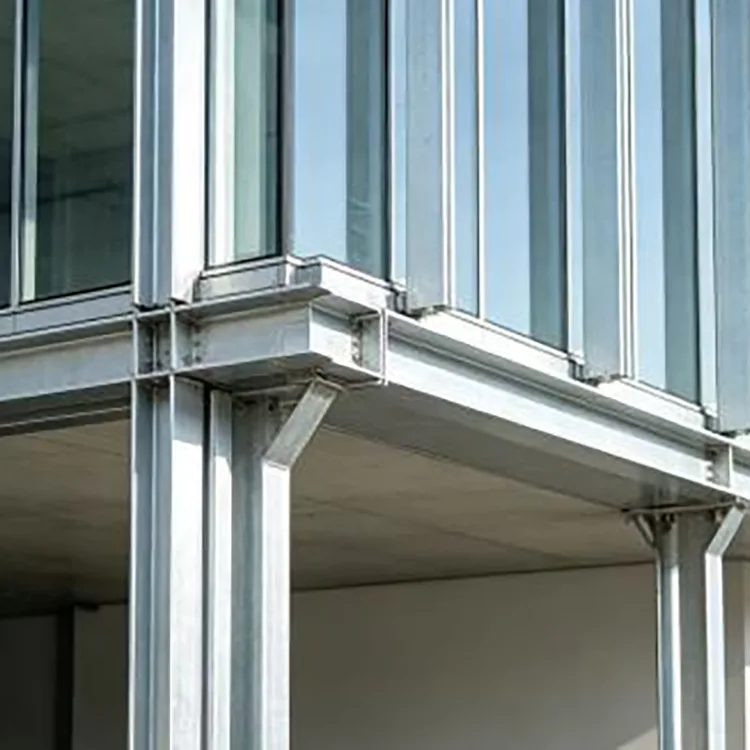

カーテンウォールと建築構造物

長方形の面は、接続スペースと方向の剛性が重要となるカーテン ウォール フレーム、ファサード サポート、パーティション、二次構造部材に便利です。

都市および屋外の構造物

ガードレール、手すり、シェルター、景観構造物、広告枠、その他の露出した鋼材は、溶融亜鉛めっきによる追加の腐食保護の恩恵を受けます。

太陽光発電プロジェクト

長方形のチューブは、選択した PV 支持部材、機器フレーム、および補助構造に使用できます。沿岸または高湿度のプロジェクトの場合は、腐食環境に応じてより高い亜鉛仕様を考慮する必要があります。

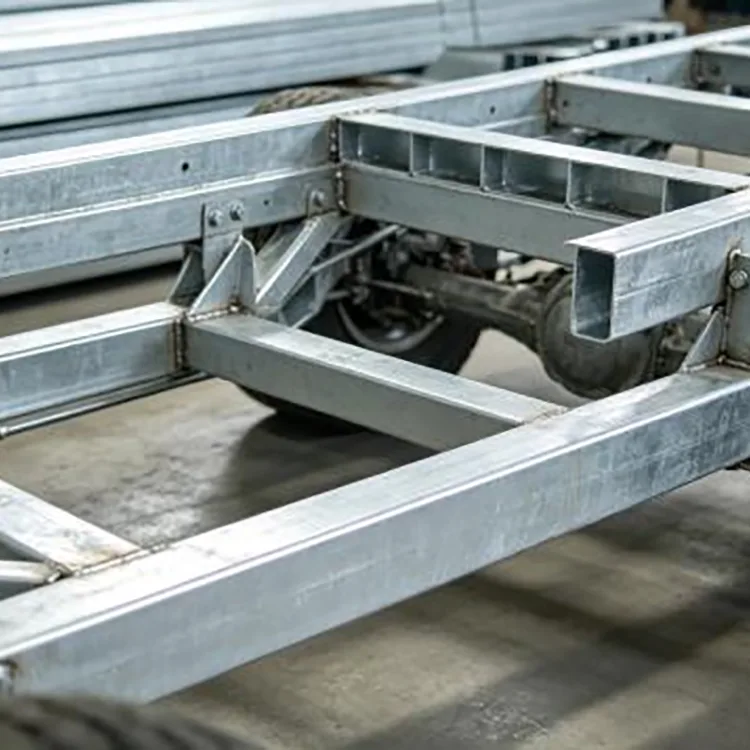

機械装置フレーム

長方形セクションの平らな面により、ブラケットの取り付けと機器の取り付けが簡単になります。一般的な用途には、機械ベース、コンベアフレーム、自動化サポート、機器プラットフォームなどがあります。

倉庫および産業施設

このチューブは、寸法の一貫性と耐食性が要求されるラックコンポーネント、支持フレーム、倉庫構造物および補助部材に使用できます。

温室、仮設構造物、トラス

長方形の形状、適度な重量、利用可能な加工の組み合わせにより、温室フレーム、ステージ構造、仮フレーム、その他の組み立てアセンブリに適しています。

納品前の処理

設置寸法が繰り返されるプロジェクトの場合、前処理により現場での切断や穴あけの作業を軽減できます。

一般的なサービスには、固定長の切断、パンチング、溝加工、穴あけ、曲げ、面取り、端部の閉鎖が含まれます。処理は、図面、DXF/CAD ファイル、または寸法表に基づいて行うことができます。

亜鉛メッキ後に穴や切り傷ができた場合は、露出した鋼部分に亜鉛を豊富に含む適切な修復保護を施す必要があります。このため、生産設計上許容される場合は常に、溶融亜鉛めっき段階の前に計画した打ち抜きと切断を完了することが一般に望ましいです。

溶融亜鉛メッキ角管 vs 黒色角管

選択は主に設置環境とメンテナンス要件によって決まります。

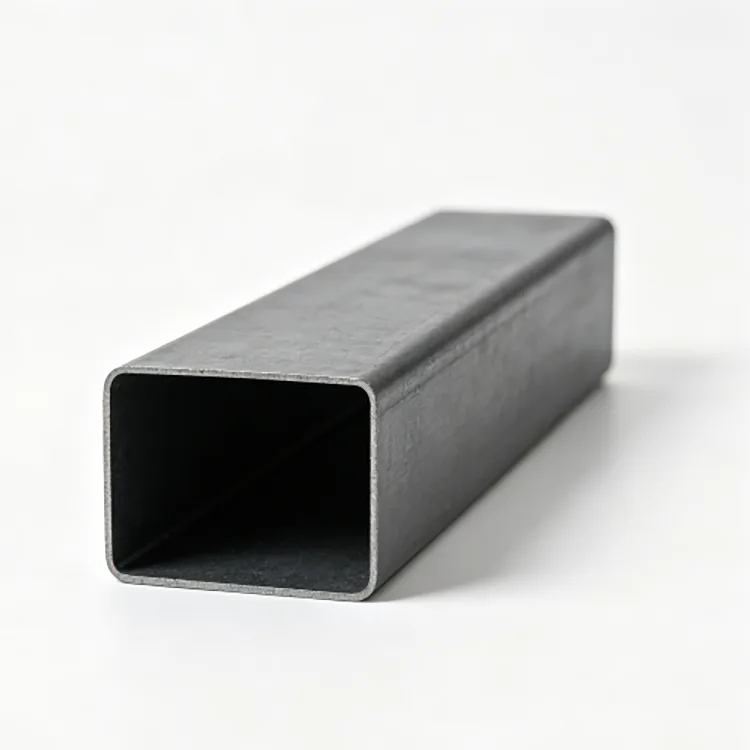

黒色の角形チューブは初期の材料コストが低く、表面が適切なコーティングを受けるか、腐食が大きな懸念事項ではない乾燥した屋内構造に適しています。

溶融亜鉛メッキ角管には、物理​​的バリアと犠牲腐食保護の両方を提供する亜鉛コーティングが施されています。したがって、塗装や錆処理を繰り返すとメンテナンス作業が増加する屋外や湿気の多い用途に適しています。

長期にわたる屋外プロジェクトの場合、購入価格だけを比較すると誤解を招く可能性があります。コーティングの仕様、予想される暴露量、製造要件、およびメンテナンス計画はすべてコスト比較に含める必要があります。

プロジェクトのアプリケーション

自治体の交通構造

市の道路交通プロジェクトでは、道路保護施設やガードレール構造を含む支持フレームに Q235B 100×60×4 mm 溶融亜鉛メッキ角管を使用しました。長方形断面の剛性と亜鉛メッキ保護の組み合わせは、屋外で雨、風、埃にさらされることを考慮して選択されました。

倉庫および産業施設

物流倉庫プロジェクトでは、ラックおよび機器フレームの用途に 40×80×2.0 mm の溶融亜鉛メッキ角管を使用しました。一貫した断面寸法は組み立てに役立ち、亜鉛メッキの表面は倉庫や産業用途に関連する湿気の多い条件に適していました。

調達チェックリスト

大量注文する前に、次の点をご確認ください。

よくある質問

長方形と正方形の亜鉛メッキ鋼管の違いは何ですか?

角チューブは側面寸法が等しいため、よりバランスのとれた形状が必要な柱、フレーム、部材によく使用されます。長方形のチューブにはさまざまな側面の長さがあり、多くの場合、水平部材、カーテンウォール フレーム、機器構造、および方向性の剛性や広い取り付け面が役立つ用途に便利です。

角管は標準外の寸法でも供給できますか?

はい。標準外の断面サイズ、固定長、加工要件については、プロジェクトの図面と生産の実現可能性に応じて議論できます。

出荷前にチューブをカットしたり穴を開けたりしてもらえますか？

はい。切断、パンチング、溝加工、穴あけ、曲げ、端閉じ、面取りなどの加工が可能です。亜鉛メッキ製品の場合、実際には溶融亜鉛メッキの前に計画された処理が完了するのが通常です。

すべての屋外プロジェクトには 200 ～ 275 g/m² の亜鉛コーティングが必要ですか?

いいえ、通常の内陸屋外暴露では、自動的に最高レベルの亜鉛が必要になるわけではありません。コーティングは、湿度、塩水噴霧、化学物質への曝露、湿潤頻度、および予想される耐用年数に応じて選択する必要があります。

Q355B は Q235B を直接置き換えることができますか?

自動的ではありません。 Q355B は強度が高くなりますが、鋼種を変更しても、構造設計、接続、溶接要件、適用規格を確認せずに常に同じセクションを使用できるわけではありません。

溶融亜鉛メッキ角管の溶接はできますか？

はい、ただし溶接により局部の亜鉛コーティングが損傷し、亜鉛含有ガスが発生します。適切な換気、溶接手順、および溶接後のジンクリッチ修理が必要です。

輸出注文にはどのような書類を提供できますか?

合意された注文要件に従って、材料証明書、製品検査記録、パッキングリスト、コマーシャルインボイス、その他の輸出書類やプロジェクト書類を作成できます。

通常の納期はどれくらいですか？

一般的な在庫品の注文は通常、約 3 ～ 7 営業日で出荷の準備ができます。標準的な製造注文は通常約 10 ～ 15 営業日ですが、大量注文またはカスタマイズされた注文については、断面サイズ、亜鉛コーティング、および加工要件に従って確認する必要があります。
