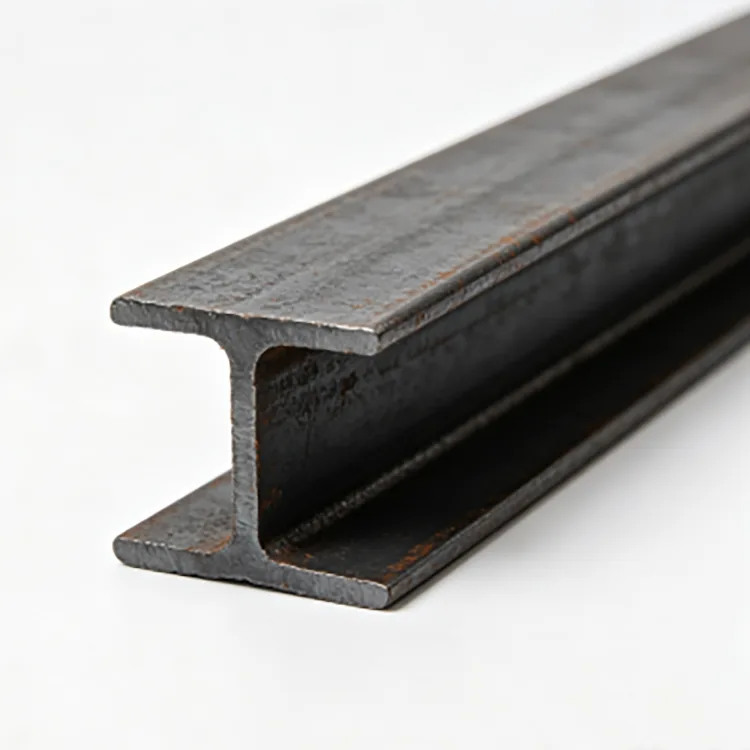

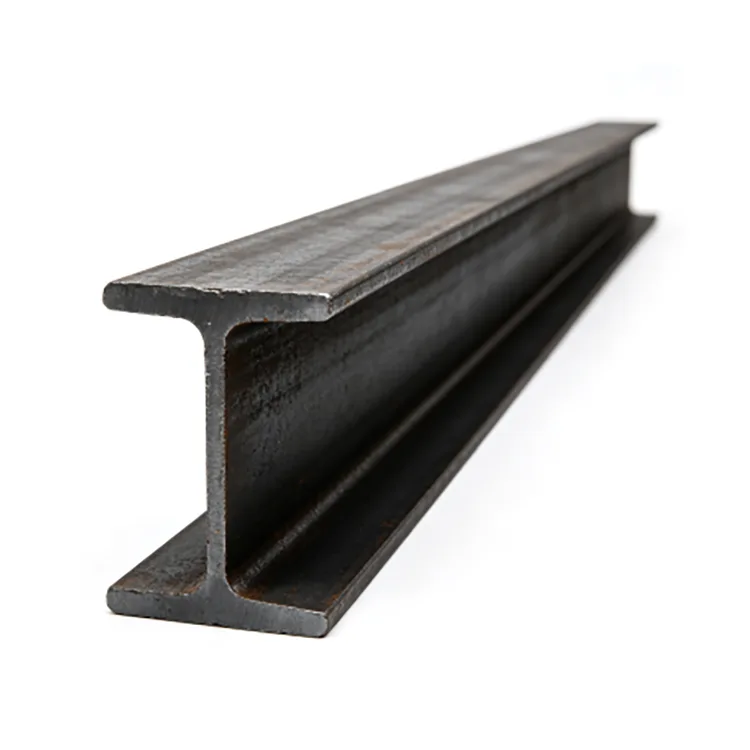

熱間圧延 I ビームは、中央ウェブで接続された 2 つのフランジを備えた熱間圧延構造用鋼セクションです。このセクションは、別々の鋼板を溶接するのではなく、高温での圧延によって直接形成されます。
I 字型の形状はフランジを通じて曲げ抵抗を提供し、ウェブはセクションを接続してせん断力を支えます。一般的に工場の構造物、プラットフォーム、機器ベース、パイプラック、その他の鉄骨構造物に供給されています。

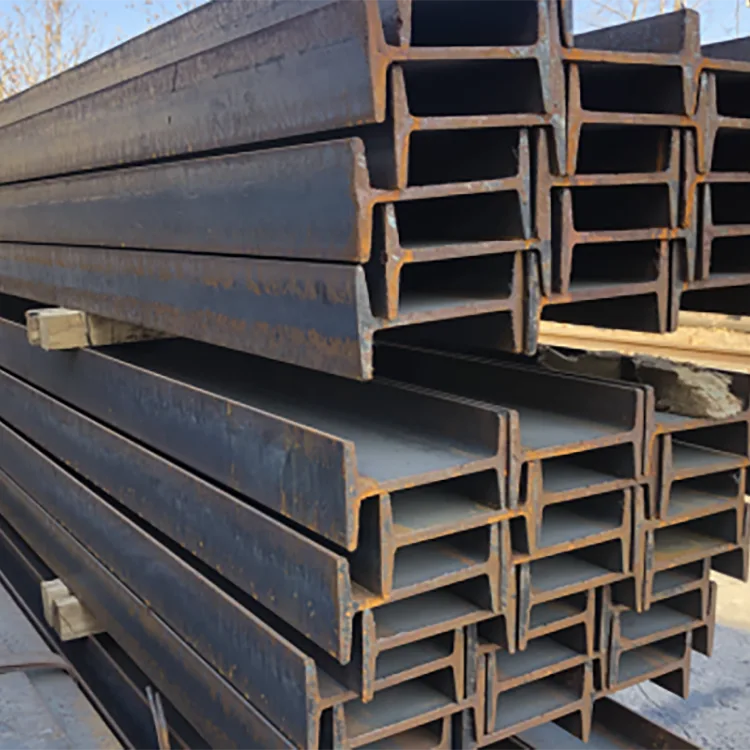

Rongheng は、10# ～ 63# の一般的なサイズで、標準長さ 6 m、9 m、12 m の Q235B および Q355B 熱間圧延 I ビームを供給しています。プロジェクトの要件に応じて、定長切断やその他の加工を手配できます。
| アイテム | 仕様 |
|---|---|
| 製品 | 熱間圧延Iビーム |
| 鋼種 | Q235B、Q355B |
| サイズ範囲 | 10#–63# |
| 一般的なタイプ | a/bシリーズ |
| 標準長さ | 6m / 9m / 12m |
| 定長カット | 利用可能 |
| 表面 | 黒熱間圧延 |
| 処理 | 切断、穴あけ、面取り、矯正、バリ取り |
| ベーススチールの標準 | GB/T 706-2016 |
| その他の規格 | ASTM / EN要件について議論可能 |
| 供給形態 | 要件に応じた在庫または生産 |
一般的にリクエストされるセクションには、12.6#、14#、16#、18#、20a#、25a#、および 32a# が含まれます。正確なセクション寸法、フランジ幅、ウェブの厚さ、理論上の重量は、選択したセクションの指定によって異なります。
正しい I ビーム サイズは、価格や入手可能性だけではなく、構造上の要件によって決まります。スパン、適用荷重、支持状態、間隔、接続方法、許容たわみを考慮して断面を選定してください。
スパンが長くなったり、機器の負荷が集中したり、サポート間の距離が長くなったりすると、より大きなセクションが必要になる場合があります。構造設計では、曲げやせん断に加えて、横方向の安定性や保守性も考慮する必要がある場合があります。
構造図ですでにビーム番号が指定されている場合、類似の寸法または入手可能な在庫のみに基づいて代替を許可するのではなく、指定されたセクションに従う必要があります。
I ビームと H ビームは、異なる断面形状と断面特性を持っています。従来の I ビームは通常、より狭いフランジと傾斜した内側フランジ表面を備えていますが、H ビームは一般により広いフランジを備えています。
I ビームは曲げ部材としてよく使用されますが、H ビームは柱やより重い構造フレームによく選択されます。これは一般的な区別にすぎません。実際の断面は構造設計によって決定される必要があります。
2 つのセクションが似ているように見える、またはどちらか一方の方が入手しやすいという理由だけで、I ビームを H ビームに置き換えるべきではありません。
Q235B は、選択されたセクションが必要な荷重条件を満たす工場の梁、プラットフォーム、機器サポート、および一般的な構造製作に一般的に使用されます。
Q355B はより高い材料強度を提供し、設計で必要とされるより重い構造用途に指定できます。
鋼材のグレードが高くても、自動的に小さな断面が適切になるわけではありません。鋼材の重量を軽減するためにグレードを変更した場合は、強度、たわみ、安定性について構造設計を再確認する必要があります。
ビームは、一連の熱間圧延操作を通じて直接形成されます。
鋼片→加熱→粗圧延→中間圧延→仕上げ圧延→サイジング→矯正→切断→検査→結束
連続的な圧延パスによりウェブとフランジが確立され、断面が必要な寸法になります。圧延後、ビームの寸法、真直度、表面状態が検査されます。
黒色の熱間圧延鋼板に通常見られる濃い色のミルスケールは、圧延中に形成される製造表面であり、大気中の錆と混同しないでください。
基本的なウェブとフランジの形状は圧延中に製造されるため、顧客は I 字型部材に加工する必要がある個別のプレートではなく、完成した構造セクションを受け取ります。
これにより、その後の切断と製造が簡素化され、基本的な梁セクションを作成するために使用される縦方向の溶接が回避されます。一貫した圧延セクションにより、バッチ プロジェクトでの材料スケジュールと製造図面の調整も容易になります。
熱間圧延 I ビームは、主に I セクションが適切な構造曲げ部材を提供する場合に使用されます。

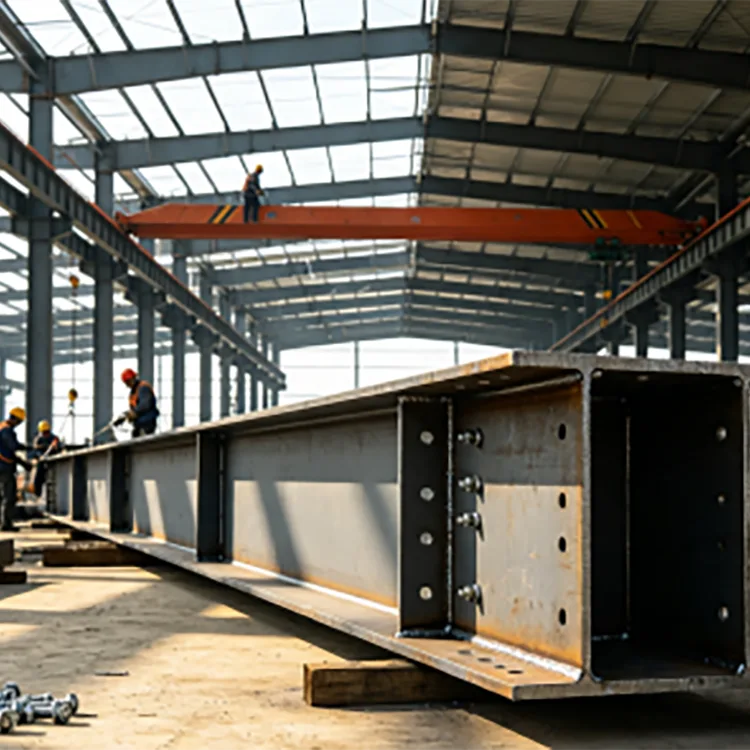

機械用途の場合、ビームの選択では装置の総重量以上のものを考慮する必要があります。サポート スパン、取り付けポイント、荷重分散、振動、繰り返し荷重はすべて、必要なセクションに影響を与える可能性があります。
供給された機械プロジェクトでは、14# ～ 20# I ビームが機器のベースとサポートの製作に使用されています。

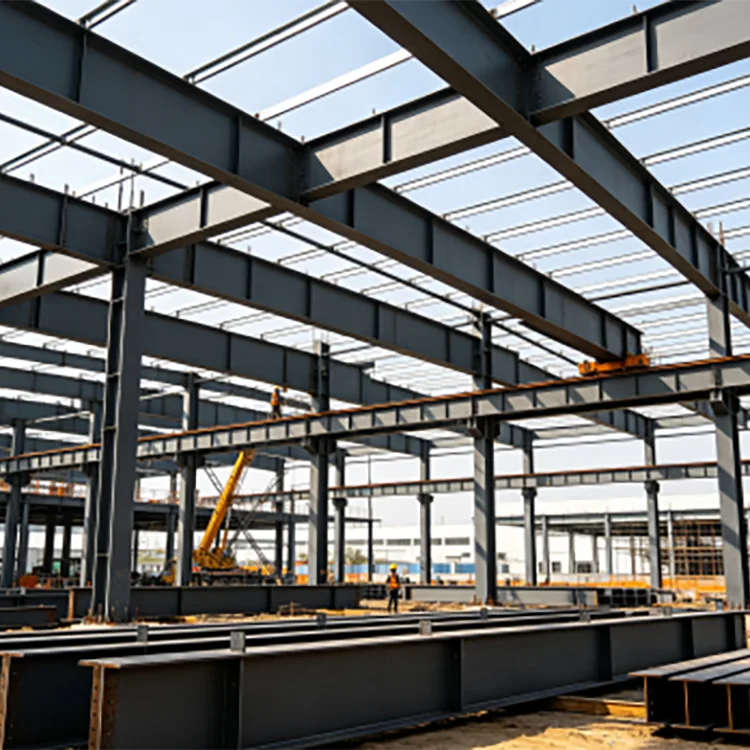

工場建設向けに、16# ～ 25# Q235B I ビームが屋根関連のビーム、プラットフォーム部材、支持構造用に供給されています。
バッチ製造では、設置時にビームを接続プレートおよび隣接する構造部材と位置合わせする必要があるため、一貫した断面寸法が重要です。
熱間圧延 I ビームは、防食コーティングのない黒色の熱間圧延鋼として供給されます。
乾燥した屋内用途の場合、プロジェクトで追加の腐食保護が必要ない場合は、黒色の表面を使用できます。屋外露出鉄骨の場合は、使用環境に応じて塗装、溶融亜鉛メッキ等の塗装方式をご指定いただけます。
亜鉛めっきが必要な場合は、亜鉛めっきプロセスの前に切断、穴あけ、その他の加工を完了することが望ましいです。これにより、加工後に修理が必要となる露出した鋼材の量が減少します。
Rongheng は、プロジェクトの図面に従って次のような処理を手配できます。
大量注文の場合、お客様は生産前に切断リストと製造図面を提供することができます。これにより、ビームの長さと加工要件を設置寸法に合わせて調整することができます。
検査は材料グレード、断面指定、仕上がり寸法に重点を置きます。
プロジェクト要件に応じて、材料証明書と合意された検査記録を提供できます。契約書に明記されている場合には、第三者による検査も手配できます。
鋼材の注文は、購入契約に従って実際の重量または理論上の重量によって決済される場合があります。
実際の重量は、納品された材料の測定された質量に基づいています。理論上の重量は、選択したセクションの公表されている単位重量とその指定された長さから計算されます。
たとえば、理論上の単位重量が 20 kg/m、長さが 12 m のビームの理論上の重量は 240 kg になります。
大量注文の場合は、製作・発送前に決済方法を確認していただく必要がございます。
中国北部の工場プロジェクトでは、屋根関連のビーム、プラットフォーム、支持構造に 16# ～ 25# Q235B 熱間圧延 I ビームが使用されました。材料はバッチで供給され、製造前に断面と寸法のチェックが完了しました。
ある機械メーカーは、機器のベースと支持構造に 14# ～ 20# の I ビームを使用しました。ビームは、表面処理の前に、必要なサポート寸法に従って切断および製造されました。
東南アジアのインフラプロジェクトでは、プラントのフレームとパイプ支持構造に Q355B I ビームが供給されました。注文には、コンテナ出荷のための仕分け、バンドル補強、輸出書類が含まれていました。

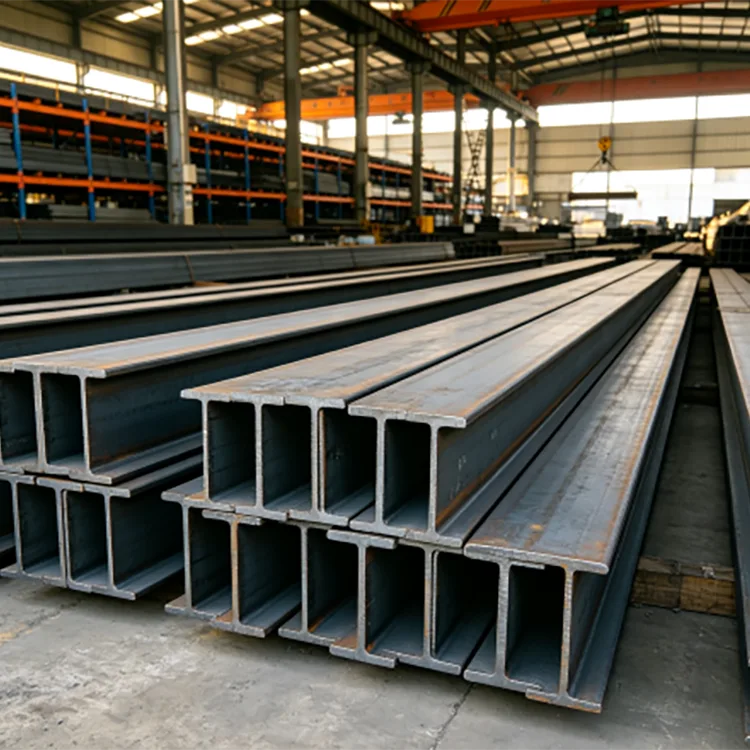

Rongheng のサプライチェーンは天津大秋庄に拠点を置き、熱間圧延形鋼、倉庫保管、加工、輸出物流にアクセスできます。
10#から63#までの一般的なIビームセクションは、在庫やプロジェクトの需要に応じて手配できます。 Q235B と Q355B はさまざまな構造要件に対応でき、出荷前に固定長の切断と合意された加工を調整できます。
海外からの注文の場合は、出荷要件に応じて材料の仕分け、梱包、コンテナの積み込み、輸出書類の調整も可能です。
工場の梁、屋根やプラットフォームの構造、機器のベース、パイプラック、倉庫の構造、その他の鋼構造物によく使用されます。
いいえ。フランジの形状と断面特性が異なります。構造要件を確認せずに、I ビームを H ビームに置き換えるべきではありません。
どちらが一般的に優れているというわけではありません。適切な断面は、スパン、荷重、断面特性、支持条件、構造設計によって異なります。
Q235BとQ355Bが供給される主なグレードです。プロジェクトの必要に応じて、他のグレードについても相談できます。
一般的なサイズ範囲は、a / b シリーズセクションを含む 10# ～ 63# です。正確な寸法と理論上の単位重量は、選択したセクションの指定によって異なります。
はい。標準長さは6m、9m、12mがあり、プロジェクトの要件に応じて固定長の切断を手配できます。
はい。図面および合意された加工要件に従って、穴あけ、切断、面取り、矯正、バリ取りを手配できます。
はい。屋外または湿気の多い環境で追加の腐食保護が必要な場合は、ビームを最初に製造してから溶融亜鉛メッキすることができます。
自動的ではありません。鋼種の変更は、構造荷重、断面サイズ、設計要件と照らし合わせて確認する必要があります。
理論上の重みは、通常、選択されたセクションの公表されている単位重量にその長さを乗じて計算されます。契約書に明記されている場合は実重量決済も可能です。
プロジェクトの要件に応じて、材料証明書と合意された検査記録を提供できます。必要に応じて第三者による検査も手配できます。
はい。形鋼の供給、定長切断、合意された加工、結束、検査書類、コンテナ積み込み、輸出書類を国際注文に合わせて調整できます。
