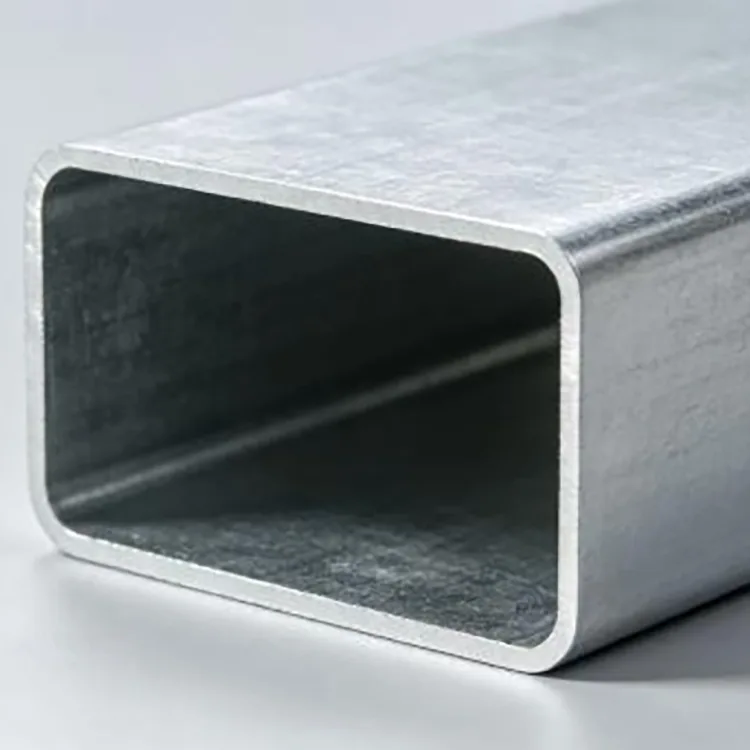

亜鉛-アルミニウム-マグネシウム被覆角鋼管

亜鉛、アルミニウム、マグネシウムでコーティングされた長方形鋼管の主な利点は、幅と高さの比率を制御できることです。丸チューブと比べて片側の取り付け面が広くなり、取り付け面が広くなります。角チューブに比べて設置スペースや荷重の方向に合わせて断面を選択できます。

構造用途では、より大きな曲げ剛性が必要な方向に長辺が配置されるのが一般的です。実際の断面サイズと肉厚は、外観だけで選択するのではなく、構造荷重とスパンから確認する必要があります。

サイズ範囲

図面やプロジェクトの要件に応じて、特別なアスペクト比、壁の厚さ、長さを製造できます。

Zn-Al-Mg コーティングを使用する理由

亜鉛-アルミニウム-マグネシウムでコーティングされた長方形鋼管は、アルミニウムとマグネシウムを含む亜鉛ベースの合金層によって腐食から保護されます。通常の亜鉛コーティングと比較して、この合金システムは多くの屋外環境において腐食挙動を改善できます。

もう 1 つの実用的な特徴は、コーティング損傷の小さな領域の周囲での動作です。周囲のコーティングからの腐食生成物は、局所的に露出した鋼材からの腐食を遅らせるのに役立ちます。これは、切断、穴あけ、またはその他の現場での製作が必要な製品に役立ちますが、より大きな損傷領域や溶接部分には適切な修理処理が必要な場合があります。

断面と肉厚の選択

用途が異なれば、幅、高さ、壁の厚さの異なる組み合わせが必要になります。

40 × 60 mm のセクションは、より軽量な二次部材、機器フレーム、および補助サポートとして考慮できます。

50 × 100 mm の断面は、比較的高い長方形の断面が好まれる多くの標準的なサポートおよびフレーム用途に適しています。

60 × 120 mm や 80 × 120 mm などの大きなセクションは、より重いビーム、より大きな機器フレーム、およびより大きなセクション剛性が必要なその他の用途に使用できます。

より重い荷重や長いスパンの場合は、80 × 160 mm 以上のセクションを指定することもできますが、最終的なサイズは構造計算によって検証する必要があります。

肉厚も同様に選択する必要があります。薄壁の材料は、スパンが短い軽量フレームには十分である可能性がありますが、一般的な屋外構造作業では 1.8 ～ 2.0 mm 以上の厚いセクションがより一般的に考慮されます。重荷重、長いスパン、および強風条件では、2.5 ～ 3.0 mm 以上の厚さの材料が必要になる場合があります。

代表的な用途

太陽光発電プロジェクト

設置レイアウトに合わせて長方形の断面をもつ屋上の太陽光発電支持フレーム、太陽光発電補助部材、その他の屋外太陽光発電構造物に使用されます。

カーテンウォールと装飾構造物

長方形のチューブの平らな面は、フレームの接続、被覆材のサポート、装飾的な鉄骨造および建築構造に便利です。

産業機器フレーム

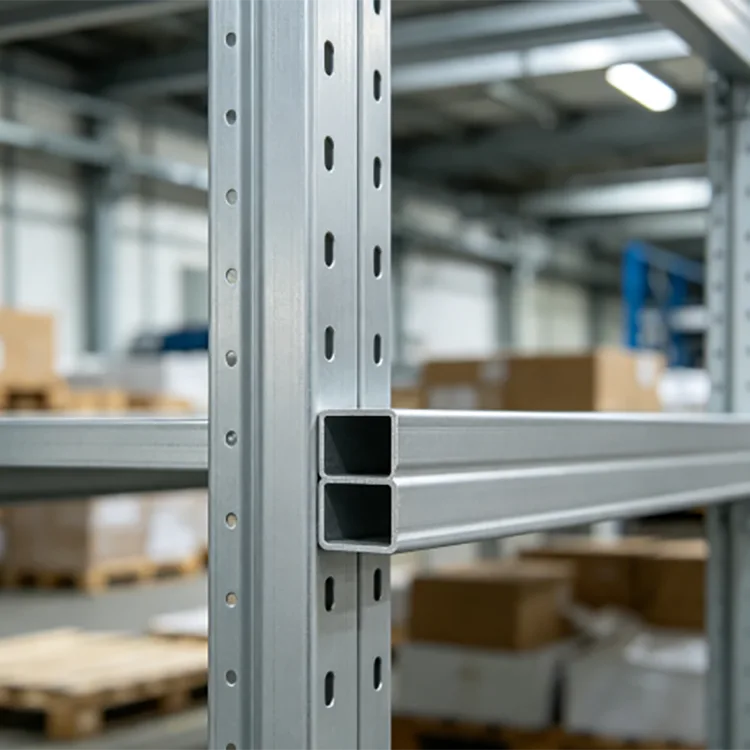

自動化機器、倉庫システム、生産ラインフレーム、ワークステーション、機械支持構造に適用可能です。

都市計画およびインフラストラクチャープロジェクト

ガードレールフレーム、歩道支持体、照明構造、補助橋コンポーネント、その他屋外で製作される鉄骨構造物に使用されます。

工場および農業構造物

二次鋼部材、温室フレーム、設備シェルター、農場の構造物、保護フレームに適しています。

表面と製造

標準の表面は一般的にマットなシルバーグレーで、外観は比較的均一です。チューブは直接組み立て用に供給することも、出荷前に加工することもできます。

利用可能な加工には、定長切断、穴あけ、端処理、面取り、その他の機械加工が含まれます。溶接も可能ですが、加熱領域のコーティングが影響を受けるため、プロジェクトの防食要件に従って処理する必要があります。

大規模プロジェクトの場合、プレカットとプレドリリングにより現場での作業が軽減され、設置効率が向上します。

生産管理

角管は、Zn-Al-Mg めっき鋼帯をロール成形し、高周波溶接し、サイジング、矯正、切断して成形されます。

生産管理は、ストリップの厚さ、断面寸法、コーナー形状、真直度、溶接状態、コーティングの品質に重点を置いています。構造上の注文の場合、これらのパラメータは出荷前に合意された製品仕様と照合してチェックされます。

腐食環境

亜鉛、アルミニウム、マグネシウムでコーティングされた長方形の鋼管は、多くの屋外の湿気の多い環境に適していますが、コーティングの選択は実際の暴露を反映する必要があります。

耐用年数はコーティングの種類だけで判断することはできません。塩分濃度、湿度、汚染物質、コーティングの質量、断面の厚さ、加工とメンテナンスはすべて実際の耐久性に影響します。

品質検査

品質管理には、断面寸法、肉厚、真直度、角の状態、溶接の外観、コーティングの厚さ、表面状態などが含まれます。

構造プロジェクトの場合、合意された仕様に従って材料証明書と機械特性レポートを提供できます。追加の腐食または塩水噴霧試験がお客様の受け入れ要件の一部となる場合は、手配することができます。

調達情報

見積もりの​​場合は、次の情報を提供してください。

断面サイズ: 40 × 60 mm または 50 × 100 mm など

肉厚: 1.5 mm、2.0 mm、3.0 mm など

鋼グレード: S390GD+ZM、S420GD+ZM または S550GD+ZM

長さ: 6 メートルまたはカスタマイズされた

数量: 個または総重量

用途: 太陽光発電、カーテンウォール、設備フレーム、温室または構造用途

加工: 切断、穴あけ、溶接準備、またはその他の要件

スパン、風荷重、またはその他の構造要件があるプロジェクトの場合、図面または荷重情報は、適切なセクションを確認するのに役立ちます。

よくある質問

Q1: 角管と角管の違いは何ですか?

角形チューブの幅と高さの寸法は異なるため、利用可能な設置スペースや荷重方向に特定のアスペクト比が必要な場合に、より高い柔軟性が得られます。角チューブは等しい辺を持ち、荷重と接続条件がより対称的な場合によく使用されます。

Q2: 亜鉛-アルミニウム-マグネシウム被覆角形鋼管が屋外用角形管に適しているのはなぜですか?

亜鉛、アルミニウム、マグネシウムのコーティングは腐食保護を提供し、局所的なコーティングの損傷に対して有用な作用を発揮します。これにより、太陽光発電システムや機器フレームなど、多くの屋外構造物にとって実用的なオプションになります。

Q3: 角管の切断、溶接はできますか？

はい。切断、穴あけ、溶接などが可能です。これらの操作はコーティングに局所的に影響を与えるため、露出領域と溶接部に必要な保護は環境とプロジェクトの仕様に従って決定する必要があります。

Q4: どのくらいの壁の厚さを選択すればよいですか?

荷重、スパン、支持条件、設置環境により異なります。軽い二次フレームには薄い壁が使用される場合がありますが、長いスパン、重荷重または強風の構造には通常、より厚い壁が必要です。セクション計算は最終選択の前に完了する必要があります。

Q5: 特殊な長方形の比率をカスタマイズできますか?

はい。 30 × 20 mm ～ 200 × 100 mm などの標準サイズに加えて、生産能力と図面に応じて特別な幅と高さの比率、肉厚、固定長についても相談できます。

Q6: 沿岸の太陽光発電プロジェクトに適していますか?

海岸沿いの PV 構造物にも使用できますが、コーティングの仕様は、地域の塩害と必要な耐用年数に応じて選択する必要があります。厳しい海洋環境では、より高いコーティングレベルまたは追加の腐食保護が必要になる場合があります。

Q7: プレカットまたはプレドリルの角管を提供できますか?

はい。出荷前に切断、穴あけ、面取り、面取りなどの加工を手配し、設置現場での加工工数を削減します。
