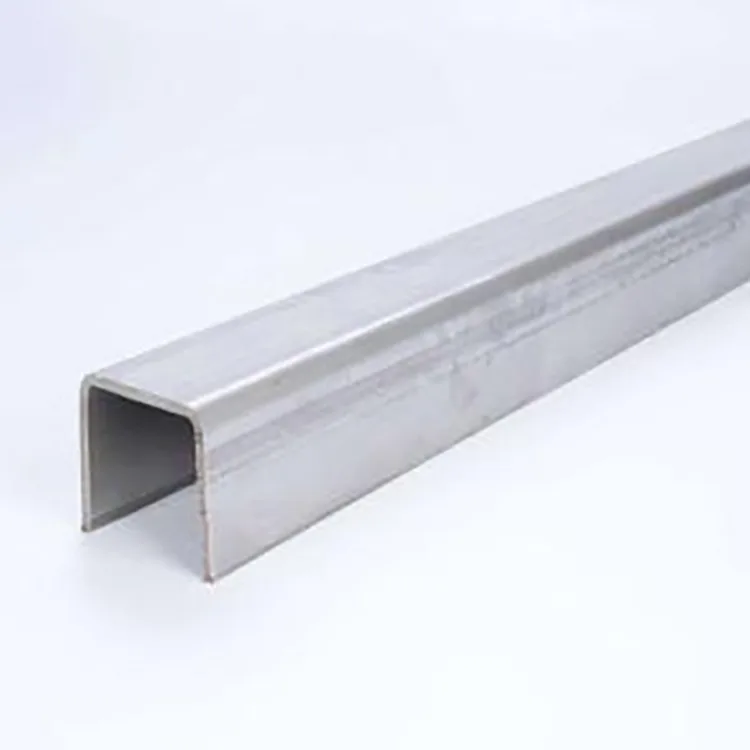

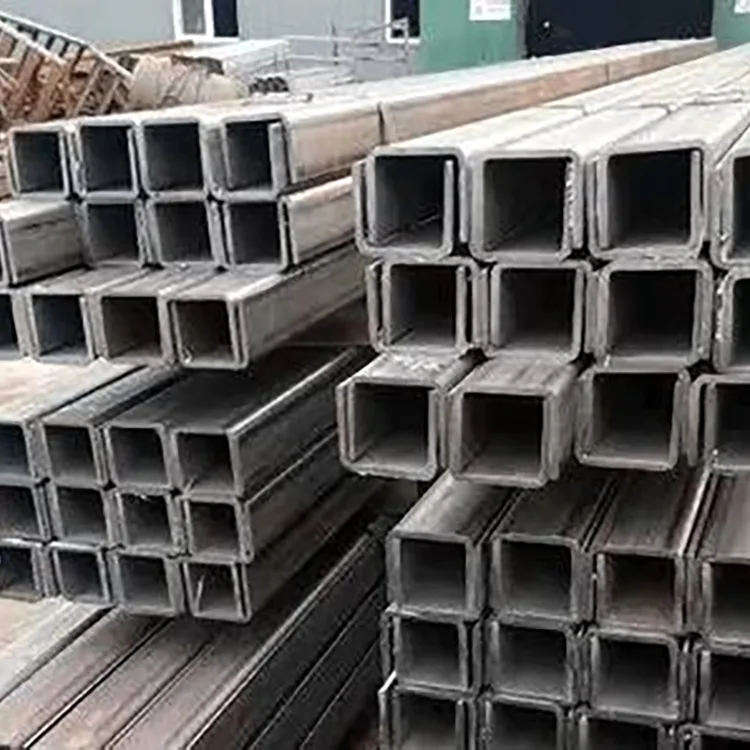

冷間成形 U チャンネル

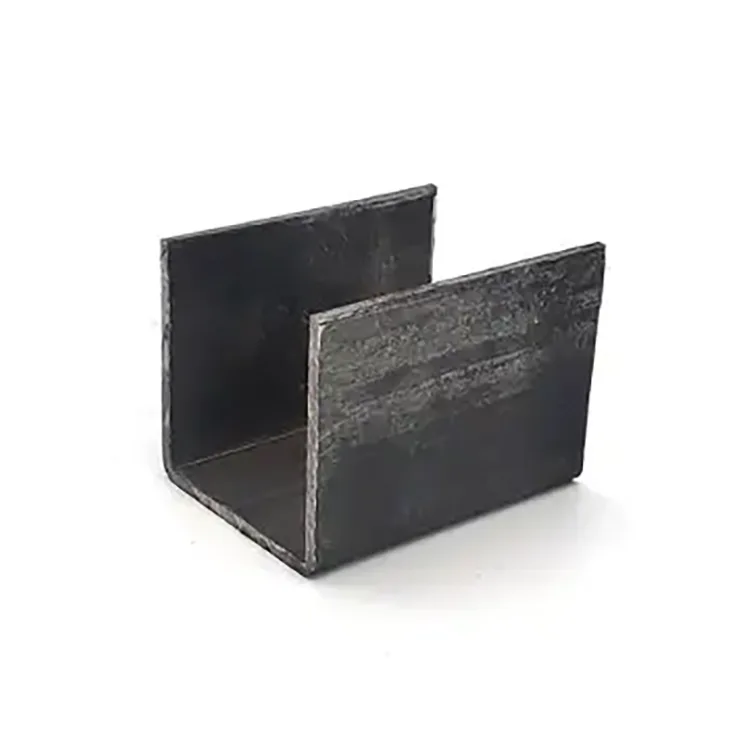

冷間成形 U チャンネルは、従来のチャンネル鋼が重すぎてコストがかかる一方、正方形または長方形のチューブは高価であるか、固定や位置決めに不便であるプロジェクト向けに開発されました。高品質の鋼ストリップから一体化された室温冷間成形によって作られたこのセクションは、規則的な U 字型の溝、オープンアクセス、正確な位置決めを備えています。

主に屋根や壁の母屋として使用される C 形および Z 形材と比較して、U チャンネル鋼はサポート、固定チャンネル、機器ベース、埋め込み部品、パイプサポート、ガイド構造、エンクロージャフレームに適しています。開いた溝により、取り付け時のボルト締め、クランプ、ガイド、位置決めにも便利です。

このため、雨、塩水噴霧、酸やアルカリにさらされることのない、乾燥した屋内作業場、密閉された工場、その他の非腐食環境、特に材料コストと設置効率を制御する必要がある場所に特に適しています。

技術仕様

標準的な製造プロセス

生産はスチール コイルの受入検査から始まり、続いて材料の応力を解放するために自動的にレベリングと矯正が行われます。次に、ストリップは複数のロール成形ステーションを通過して U 字型セクションを徐々に作成し、続いて正確なサイジング、サーボ CNC 固定長切断、およびオプションの自動パンチングまたはコーナー切断が行われます。

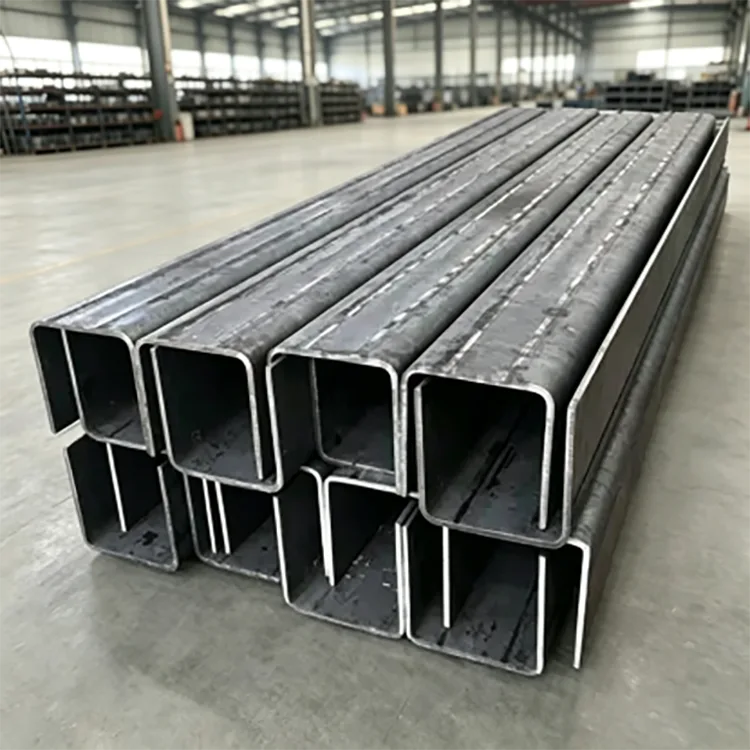

完成したプロファイルは、完全な視覚的および寸法検査、結束および保管の前に、再度真っ直ぐにされます。

スチールコイルの検査→レベリングと矯正→順送冷間圧延成形→U断面サイジング→CNC定長切断→パンチング/コーナーカット→二次矯正→寸法・外観検査→結束・保管

熱間圧延部分とは異なり、このプロセスでは高温圧延段階は使用されません。これにより、連続成形中にプロファイルの寸法、真直度、穴の位置、エッジの形状を制御できるため、正確な組み立てが必要なプロジェクトに役立ちます。

U チャンネル スチールの違い

全体コストを抑えた軽量設計

冷間成形では、加工硬化によって鋼の強度が向上し、適切な用途で従来の重いチャネルの代わりに薄肉セクションを使用できるようになります。その結果、鋼材の消費量が減り、輸送、吊り上げ、設置のコストが削減されます。

一般的な軽および中サポート用途では、冷間成形設計により従来のチャンネル鋼よりも 30% 以上軽量化できるため、材料費、輸送費、人件費の削減に役立ちます。

固定・位置決め用のU字溝

開いた U 字型セクションは、その主な実用上の利点の 1 つです。スロットの固定、ガイド、制限、機器の位置決め、パイプのクランプ、埋め込み構造に便利な表面を提供します。

この部分がC鋼やZ鋼と異なる部分でもあります。 C および Z セクションは母屋に一般的に選択されますが、U チャンネル鋼は、プロファイル自体がサポート、ベース、ガイド、または固定チャンネルとして機能する必要がある場合によく使用されます。

直接組み立てのための寸法精度

プロファイルは自動ロール成形ラインで成形され、サイジングと矯正のプロセスを経ます。これにより、一貫した断面寸法、直線エッジ、および制御されたねじれを維持することができます。

事前にパンチされた穴や固定長の部材を使用するプロジェクトの場合、現場で繰り返し切断したり修正したりするのではなく、直接組み立てられるコンポーネントを提供することが目的です。

切断、溶接、穴あけが簡単

自然な黒色鋼の表面には、切断や溶接の際に考慮する必要がある亜鉛メッキコーティングが施されていません。材料は、製造要件に応じて切断、穴あけ、溶接、または曲げることができます。

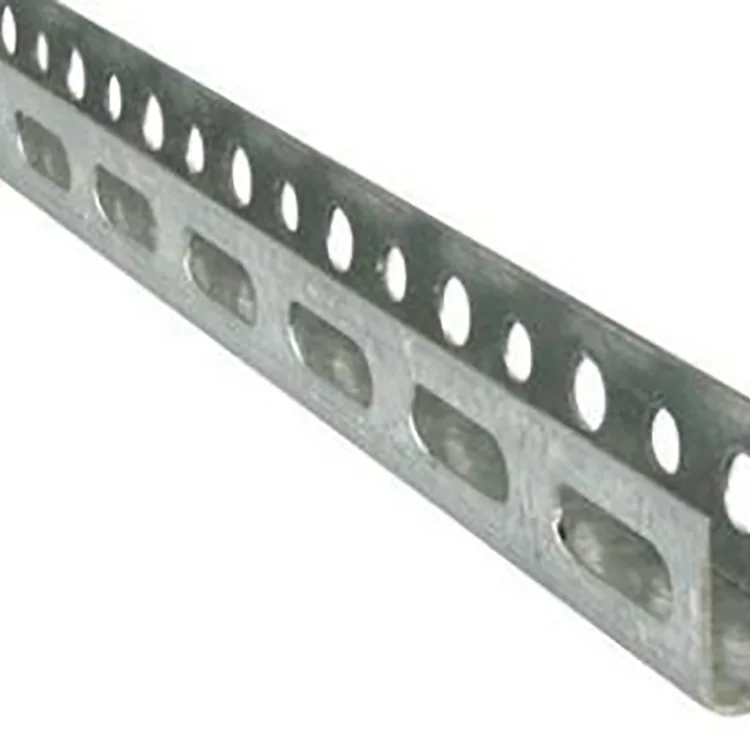

事前にパンチ穴、スロット、コーナーカット、固定長セクションを出荷前に作成することもできるため、改修や機器サポートプロジェクトに必要な現場での加工量が削減されます。

清潔なセクションと定期的な外観

適切に形成された U 断面は、平らな表面、規則的なエッジ、および一貫した形状を持っています。組み立て後、コンポーネントは均一な隙間と整った全体的な外観を維持できるため、機能的な鉄骨構造だけでなく、目に見える屋内構造物、作業場、展示場やショールームのエリアにも適しています。

プロジェクトの一般的な問題の解決

材料費と設置費の削減:

冷間成形された薄肉設計により、従来のチャンネル鋼と比較して重量を 30% 以上削減でき、輸送コスト、吊り上げコスト、人件費を削減できます。

サイトの修正が少なくなります:

CNC ロール成形と矯正により、一貫した寸法と真直度が得られ、納品後の切断、穴あけ、修正作業の削減に役立ちます。

より迅速なインストール:

標準の U 字型溝は、固定、ガイド、支持、位置決めに直接使用できます。事前に穴やスロットが開けられているため、追加の現場製作を行わずに多くのコンポーネントを組み立てることができます。

軽量構造への適合性が向上:

冷間加工硬化により成形セクションの強度が向上し、荷重に応じてセクションが正しく選択されている場合、軽荷重および中荷重のサポート、機器ブラケット、パイプ サポート、エンクロージャ構造に適しています。

実際のプロジェクトのアプリケーション

事例 1: スマート製造工場向けの設備サポート システム

このプロジェクトには、乾燥した粉塵が制御された屋内環境を備えた最新のインテリジェント生産ワークショップが含まれていました。お客様は、構造の安定性、高い平坦性、および管理されたプロジェクトコストの要件に応じて、多数の機器固定ブラケットとパイプサポートフレームを必要としていました。

選択された材料は、壁厚 1.5 ～ 2.0 mm で位置決め穴が事前に開けられた Q235B 冷間成形 U チャネル、U100 ～ U140 でした。

U 字型の溝は、現場で溶接を追加することなく、機器の位置決めとパイプ固定の要件に適合しました。設置効率が 40% 向上し、軽量設計により輸送と吊り上げの要件が軽減されました。従来の溝形鋼ソリューションと比較して、プロジェクト全体のコストが 23% 削減されました。

また、平面度が高いため、装置周囲での設置ずれも防止できます。整備されたワークショップのレイアウトと 1 回限りのプロジェクトの受け入れにより、完成したサポート体制は安定しており、緩むことはありませんでした。

事例2：老朽化した工場の屋内構造更新

古い工業工場では、新しい屋内パーティション、機器サポート、パイプ固定構造が必要でした。既存の建物には耐荷重が限られていたため、重量鉄骨部分は改修には適していませんでした。

このプロジェクトでは、さまざまなサポート要件に応じて、複数のサイズの Q235B 冷間成形 U チャネルが使用されました。

軽量セクションは、構造的負担を不必要に増大させることなく、既存の建物の荷重制限を満たすのに役立ちました。コンパクトな形状により、既存の機器や配管周りの狭い場所への設置も容易になりました。

設置後は、アップグレードされた構造により、きれいなレイアウトを維持しながら安定したサポートが提供されるため、U チャネルは軽量の屋内工場の改修に適しています。

適切な U チャンネルを選択する方法

環境別:

主に、直接雨や腐食にさらされない、乾燥した換気の良い屋内環境に推奨されます。湿気の多い作業場では、追加の防錆プライマーを検討する必要があります。屋外、塩水噴霧、および腐食性の強い環境では、適切な保護コーティングまたは別の鋼材セクションが必要です。

素材別:

Q235B は、一般的な照明サポート、ブラケット、エンクロージャ構造に適しています。より大きなスパン、より重い機器ベース、または補強工事など、より高い強度が必要な場合は、Q355B を推奨します。

セクションサイズ別:

U80 ～ U120 は、より小さなパイプや機器のサポートに使用できます。 U140 ～ U200 は、メインエンクロージャ構造およびラックベースに適しています。より重い補強とより大きなベースの場合は、実際の荷重に応じて U250 ～ U300 などの大きなセクションを検討できます。

壁の厚さによって:

0.8 ～ 1.2 mm は一般に、軽い位置決めや非耐荷重用途に使用されます。通常の支持構造には 1.5 ～ 2.0 mm が適しています。 2.5 ～ 3.0 mm は、より重いサポートおよび補強用途を目的としています。

最終的な断面サイズはプロファイルサイズのみで選定するのではなく、スパン、荷重、固定方法、設置条件などを考慮してご確認ください。

表面とアプリケーション環境

標準製品は、亜鉛メッキなしのナチュラルブラックスチールとして供給されます。これにより、その後の切断、溶接、穴あけが簡単になり、必要に応じて購入者がプライマー、ペイント、またはその他の適切な表面処理を適用できるようになります。

この製品は次のような用途に最適です。

乾燥した屋内工場や作業場

機器サポートフレーム

パイプとケーブルの支持構造

機器ベース

屋内の間仕切りと囲い

埋め込みスチールコンポーネント

ガイドおよび位置決め構造

軽量鉄骨改修工事

屋外構造物、海岸地域、持続的な湿気、または酸やアルカリにさらされる環境の場合は、製造前に腐食防止を指定する必要があります。

カスタム加工と大量供給

U チャネルは、標準在庫サイズに限定されるのではなく、プロジェクト図面に従って製造できます。利用可能な加工には、事前にパンチされた穴、スロット、コーナーカット、角度カット、固定長カット、および非標準寸法が含まれます。

サポートコンポーネントを繰り返し使用するプロジェクトの場合、前処理により現場での切断や穴あけを減らすことができます。バイヤーは、見積りを依頼する際に、図面、断面寸法、穴の間隔、長さの要件、材料グレードを提供できます。

大量注文の場合は、同梱出荷前に寸法検査を実施し、ご希望のサイズの組み合わせと納期に合わせて生産いたします。

工場の品質管理

品質管理はスチールコイルを受け取ることから始まり、成形前に材料グレードと基本的な寸法条件がチェックされます。

生産時の主な管理ポイントは、ストリップのレベリング、ロール成形の安定性、断面寸法、真直度、穴の位置、切断長さです。成形後、プロファイルは二次矯正と最終的な外観および寸法検査を受けます。

ねじれ、変形、エッジの状態、バッチ間の一貫性には特に注意が払われます。パンチング済みの製品の場合、穴の位置と間隔は取り付けに直接影響するため、これらの寸法もチェックされます。

この製造アプローチは、納入された U チャネルが図面と一致し、現場での修正を繰り返すことなく他の製造コンポーネントと組み立てられる必要があるプロジェクトにとって重要です。

よくある質問

Q1: 冷間成形 U チャンネルは通常のチャンネル鋼よりも強いですか?

適切な軽荷重および中荷重の用途では、冷間成形により加工硬化が導入され、成形された材料に高い強度が得られます。また、このセクションの寸法は規則的であり、適切に選択して取り付けた場合には変形しにくくなります。重荷重の一次構造の場合、必要な荷重計算により、より重いチャネルまたは高強度セクションが必要かどうかを判断する必要があります。

Q2: U チャンネルは従来のチャンネル鋼を置き換えることができますか?

サポート、ブラケット、エンクロージャ、埋め込み構造、機器ベースなどの多くの軽荷重および中荷重の用途において、従来のチャンネル鋼を置き換えることができます。重大な衝撃や集中荷重を受ける重い主梁や構造物を自動的に置き換えるべきではありません。

Q3: 事前に穴を開けたり、標準以外の長さをカットしたりすることはできますか?

はい。プレパンチ、コーナーカット、スロッティング、アングルカット、非標準の固定長も図面に従って製造できます。これにより、コンポーネントはすぐに組み立てられる状態で到着します。

Q4: U チャンネルと C/Z 母屋セクションの違いは何ですか?

C セクションと Z セクションは主に屋根と壁の母屋に使用されます。 U セクションは、サポート、ベース、埋め込み部品、固定チャネル、ガイド、位置決め構造によく使用されます。選択は実際の構造機能に従う必要があります。

Q5: 冷間成形 U チャンネルはねじれたり変形しやすいですか?

適切に製造されたセクションは、適用される標準要件内でねじれや変形を制御するために、マルチパス成形、サイジング、矯正を経ます。使用中の寸法安定性を維持するには、正しい材料、肉厚、断面サイズ、設置方法も重要です。

Q6: Q235BとQ355Bはどちらが良いのですか?

Q235B は、一般的な照明サポートおよびエンクロージャ用途に適しています。 Q355B はより高い強度を提供し、構造設計で必要な場合のより重い機器ベース、より大きなスパン、および補強作業に適しています。

Q7: 表面は亜鉛メッキまたは塗装できますか?

はい。標準製品はナチュラルブラックスチールなので、プロジェクト環境や腐食要件に応じて、適切なプライマー、ペイント、粉体塗装、または亜鉛メッキで処理できます。
