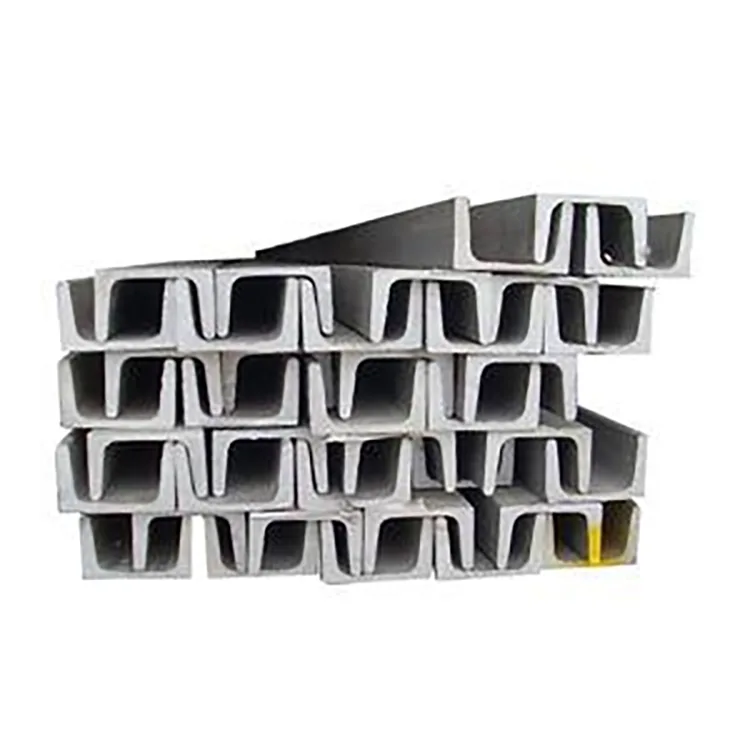

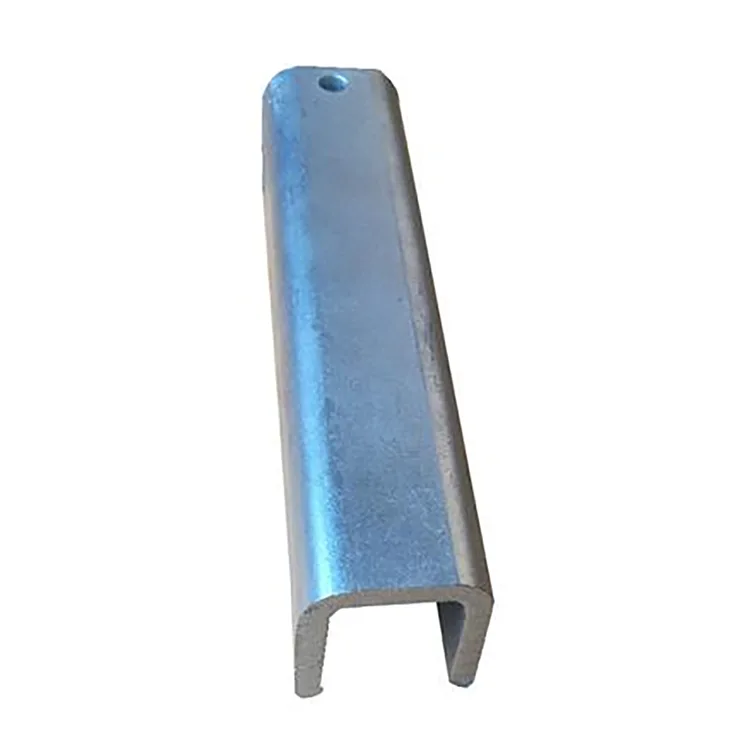

亜鉛メッキUチャンネル

亜鉛メッキ U チャンネルは、プロジェクトでコンポーネントを屋外で固定、位置決め、または支持するために、閉じたチューブや従来の C/Z 母屋ではなく、開いた鋼材セクションが必要な場合に選択されます。

U 字型セクションは、ボルト締め、クランプ、接続のための連続したベースとサイド フランジを作成します。これは、機器のベース、パイプサポート、太陽光発電構造、屋外フレーム、埋め込みサポート、および自治体の施設に一般的に使用されます。

製造順序は重要です。スチールストリップは、まず必要な U プロファイルにロール成形され、続いて切断と打ち抜きが行われます。完成した部分は化学的に前処理され、溶融亜鉛めっきが施されます。このアプローチでは、亜鉛めっきストリップを最終形状に曲げる必要がなくなり、U チャネルの内側を含む成形部分に亜鉛が保護されます。

屋外プロジェクトの場合、正しい組み合わせは単に「亜鉛が厚い = 優れている」というわけではありません。断面サイズ、鋼種、肉厚、構造負荷、暴露環境、予想される耐用年数を合わせて考慮する必要があります。

セクションの形状が重要

U チャネルの主な利点は、そのオープンな形状です。

下部セクションは連続した座面を提供し、2 つの側面フランジはボルト接続、クランプ、ブラケット、およびコンポーネントの位置決めに使用できます。これは、インストーラーがオープン側から接続にアクセスする必要がある場合に役立ちます。

一般に、C セクションまたは Z セクションと比較して、U チャンネルは機器のベース、パイプサポート、および位置決め構造にとってより便利です。 C セクションと Z セクションは、母屋またはフレーム部材としての構造的動作に従って選択されるのがより一般的です。

したがって、太陽光発電設備、屋外パイプライン、または機械サポートを含むプロジェクトの場合、U セクションを使用することで、追加の製作ブラケットの必要性を減らすことができます。

技術仕様

なぜ最初に成形し、後で亜鉛メッキするのでしょうか?

このタイプの製品の場合、溶融亜鉛メッキの前に成形とほとんどの加工を完了する必要があります。

制作ルートは以下の通りです。

鋼帯検査 → レベリング → U型ロール成形 → CNC切断 → 打ち抜き・コーナー加工 → 矯正 → 脱脂 → 酸洗い → フラックス塗布 → 乾燥 → 溶融亜鉛めっき → 冷却・不動態化 → 亜鉛検査 → 最終検査 → 梱包

この手順により、メーカーは亜鉛メッキ前に最終的な U セクションの寸法を制御できます。

また、これは、形成されたプロファイルの穴、角、内側が、後続の成形作業に耐えなければならないコーティングに依存するのではなく、完成品の一部として扱われることも意味します。

亜鉛メッキ後は、不必要な曲げや激しい成形は避けてください。現場で材料を溶接または切断する必要がある場合は、損傷した亜鉛領域を洗浄し、適切な亜鉛を豊富に含むコーティングで修復する必要があります。

亜鉛コーティングの選択

亜鉛コーティングは実際の腐食環境に適合させる必要があります。

85 μm+ は、露出が比較的穏やかな内陸地域での通常の屋外用途の開始仕様として適しています。

120 ～ 180 μm の場合、湿気の多い工場、農業および畜産施設、川沿いの施設、その他のより持続的な湿気のある場所でのコーティングを検討できます。

200 ～ 275 μm の場合、より厚いコーティングは、沿岸地域、港湾、化学施設、廃水環境など、腐食にさらされるプロジェクトを対象としています。正確なコーティング要件は、プロジェクトの腐食カテゴリおよび該当する仕様と照らし合わせて確認する必要があります。

亜鉛層を厚くしても、サイズが小さい鋼材部分を補うことはできません。腐食防止と構造設計は個別に評価する必要があります。

Q235BまたはQ355B?

鋼グレードは、亜鉛の要件ではなく、構造負荷に従う必要があります。

Q235B は、一般的な機器サポート、屋外ブラケット、パイプ サポート、太陽光発電補助構造、および一般的な自治体用途に実用的な選択肢です。

Q355B は、大型の機器ベース、より重い支持構造、強風または降雪条件、構造設計に高張力鋼が必要なプロジェクトなど、高負荷の用途に適しています。

供給される製品範囲では、Q355B は、該当する設計条件で同じ断面サイズで約 30% 高い負荷容量を提供すると説明されています。これは、普遍的な置き換えルールではなく、プロジェクトと設計の比較として扱う必要があります。最後のセクションはエンジニアリング負荷に対してチェックする必要があります。

U チャネルのサイズと壁の厚さ

U80 ～ U300 の範囲では、セクションをさまざまなサポート荷重に適合させることができます。

U80 ～ U120 は、ライト パイプ サポート、小型機器ブラケット、位置決めコンポーネント、二次温室構造に使用できます。

U140 ～ U200 は、太陽光発電の補助構造、機器ベース、自治体の設備など、多くの主流の屋外サポート アプリケーションをカバーしています。

U220 ～ U300 は、より重い機器ベース、より大きな支持構造、およびより大きなセクション容量を必要とするプロジェクトに適しています。

壁の厚さの場合:

1.2 ～ 1.4 mm: 軽量ブラケット、位置決め部材、および主要なサポート以外の用途

1.5 ～ 2.0 mm: 屋外の支持構造および機器ベースの一般的な範囲

2.2 ～ 3.0 mm: より重い荷重、大きなサポート、強風/降雪地域、および変形に対するより高い耐性が必要な用途

実際のスパン、接続方法、負荷荷重から最終的な厚みを計算してください。

アプリケーション

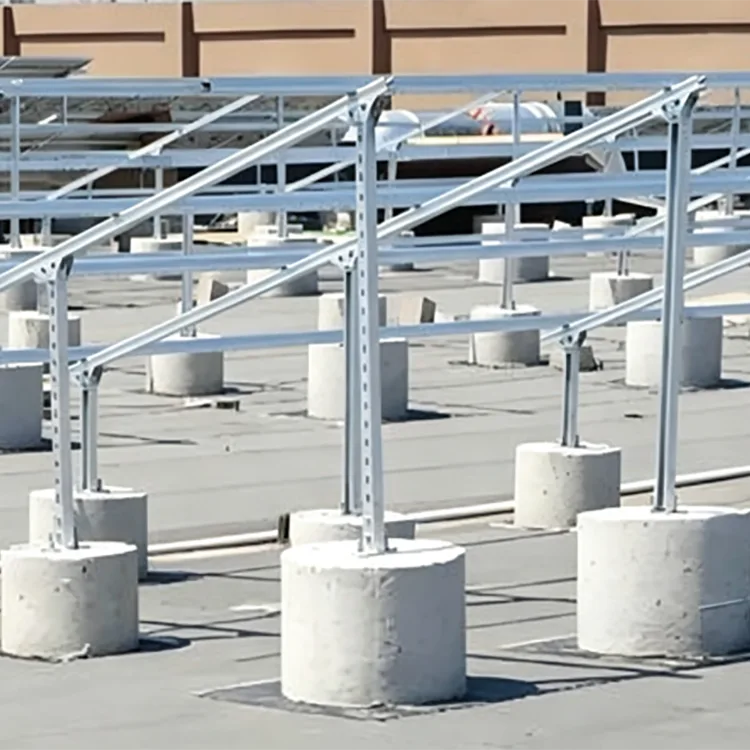

太陽光発電および風力発電の構造物

亜鉛メッキ U 字形セクションは、屋外の再生可能エネルギー設備の機器ベース、固定部材、位置決め構造、および補助サポートに使用できます。プロジェクトに 25 年の設計要件がある場合、すべての場所に同じコーティングを指定するのではなく、実際の環境暴露に応じて亜鉛コーティングを選択する必要があります。

沿岸および港湾地域

塩水噴霧と持続的な湿気は、露出した鋼材の腐食を促進します。より厚いコーティングを施した U 字型亜鉛メッキプロファイルは、断面形状が適切な屋外機器のサポート、埋め込みベース、および固定構造に使用できます。

畜産・農業施設

換気システム、パイプライン、機器サポート、温室構造は、高湿度やアンモニアを含む雰囲気にさらされる可能性があります。このような条件下では、亜鉛メッキ鋼の方が保護されていない黒色鋼よりも優れた耐食性を発揮します。

化学および廃水施設

機器サポート、パイプ固定構造、および屋外フレームは、環境が亜鉛めっき鋼と互換性がある場合、溶融亜鉛めっきの恩恵を受けることができます。非常に攻撃的な化学薬品にさらされる場合は、化学媒体に応じて完全な防食システムを指定する必要があります。

自治体の屋外構造物

用途には、ガードレールのベース、照明関連のサポート、交通機器の固定構造、景観フレーム、その他の屋外鉄骨コンポーネントが含まれます。

工場屋外サポート

露出したパイプライン、機器サポート、外部固定構造、産業プラント周囲のユーティリティサポートに使用できます。

2 つの典型的なプロジェクト アプリケーション

臨海工業団地

海岸線から約 2 km の屋外機器サポート プロジェクトでは、機器サポートと埋め込みベースとして、220 μm の亜鉛コーティングを施した Q355B 亜鉛コーティング U プロファイルが選択されました。塩水噴霧にさらされるため、より厚いコーティングが指定されましたが、構造上の負荷要件のために高張力鋼が使用されました。 U プロファイルにより、機器の位置決めとボルト接続も簡素化されました。

畜産施設の更新

大規模な養豚・養鶏施設では、アンモニアにさらされる高湿度環境での機器やパイプラインに耐食性の支持部材が必要でした。支持構造と固定部材にはQ235B亜鉛メッキU字形材を使用しました。オープンプロファイルにより取り付けと調整が容易になり、亜鉛メッキ表面により繰り返しの腐食処理の必要性が軽減されました。

亜鉛メッキ U チャンネルが最良の選択ではない場合

U チャネルは、1 つおきの鋼材セクションを自動的に置き換えるべきではありません。

母屋の場合、C または Z セクションがより適切な構造構成を提供する場合があります。

ねじり抵抗、密閉された形状または外観が重要な密閉構造部材の場合は、正方形または長方形の中空セクションが好ましい場合があります。

乾燥した屋内用途の場合、腐食防止が必要ない場合は、コーティングされていない冷間成形 U チャネルの方が経済的です。

非常に攻撃的な化学環境では、溶融亜鉛めっきだけでは必要な保護が提供できない場合があります。材料を選択する前に、化学媒体、濃度、温度、曝露時間を確認する必要があります。

亜鉛メッキ U チャンネル vs 黒 U チャンネル

基本的な U 断面形状は同じままですが、適用条件が異なります。

納品前の品質管理

検査は鋼材部分と亜鉛メッキの品質の両方を対象とする必要があります。

亜鉛メッキの前に、U プロファイルの断面寸法、真直度、ねじれ、穴の位置、切断精度がチェックされます。亜鉛コーティングはロール成形中に生じる寸法の問題を修正しないため、これは重要です。

亜鉛メッキ後、検査官は表面に裸の部分、過剰な亜鉛の蓄積、剥離、亀裂、その他の目に見える欠陥がないかを検査します。亜鉛めっきの厚さは、取り決められた検査方法に従って測定できます。

プロジェクトの注文の場合、材料証明書、寸法検査記録、亜鉛コーティング検査結果、およびその他の品質文書をバイヤーの要件に従って提供できます。

加工およびカスタム製造

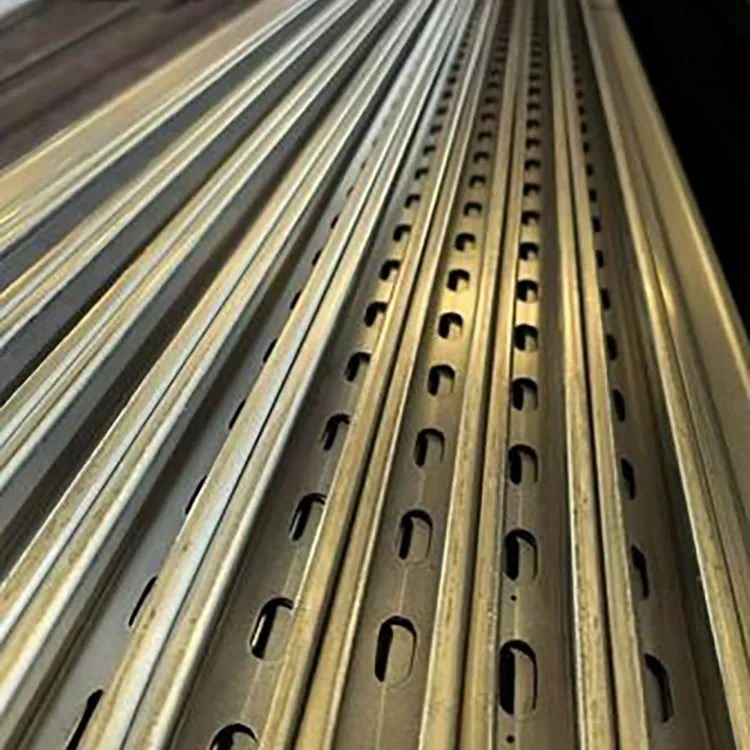

U チャネルは標準の直線セクションとして供給することも、亜鉛メッキ前に加工することもできます。

一般的なカスタマイズされた操作には、固定長の切断、パンチング、コーナー切断、穴の位置決め、および非標準セクションの作成が含まれます。亜鉛めっき前にこれらの操作を完了すると、最終的な亜鉛コーティングによって処理領域を保護し続けることができます。

大規模プロジェクトの場合、購入者は穴のパターン、必要な長さ、鋼種、壁の厚さ、腐食環境とともに断面図を提供する必要があります。これにより、メーカーは生の U 断面だけではなく、完成した仕様を見積もることができます。

調達チェックリスト

ご注文前に以下の点をご確認ください。

1.U セクション サイズ: U80 ～ U300 またはプロジェクト固有の寸法。

2.鋼グレード: Q235B または Q355B。

3.壁の厚さ：構造荷重とスパンに基づきます。

4.亜鉛コーティング: 露出に応じて 85 μm+、120 ～ 180 μm または 200 ～ 275 μm。

5.穴のパターン: 事前の穴開けが必要な場合は、直径、間隔、位置。

6.長さ: 標準またはプロジェクト固有の固定長。

7.適用規格：現在のプロジェクト仕様と必要な亜鉛メッキ規格。

8.検査書類：材料証明書、寸法検査、必要に応じて亜鉛コーティング報告書。

この情報は、鋼材のグレード、壁の厚さ、亜鉛コーティングを無視して、トン当たりの価格のみで亜鉛メッキ U 字形セクションを比較するという、最もよくある購入上の間違いを回避するのに十分です。

よくある質問

Q1: Uチャンネルの内側に亜鉛メッキをすることはできますか?

はい。製品を成形してから溶融亜鉛めっきを行うため、U字形部分に亜鉛めっきが施されて完成形となります。実際のコーティング範囲は、合意された検査要件に従って検証する必要があります。

Q2: 亜鉛めっき前の成形が好ましいのはなぜですか?

これにより、完成した亜鉛コーティングを最終的な U 字形に機械的に形成する必要がなくなります。切断、打ち抜き、主要な成形作業は、亜鉛メッキの前に完了し、その後、最終的な防食処理を行うことができます。

Q3: 溶接すると亜鉛メッキが傷つきますか?

溶接部の亜鉛メッキは溶接熱の影響を受けます。溶接後は、その領域を清掃し、適切な亜鉛を豊富に含むコーティングで修復する必要があります。

Q4: U チャンネルは 25 年間の太陽光発電プロジェクトに使用できますか?

断面と腐食システムがプロジェクトの要件を満たす場合に使用できます。沿岸または腐食性の高い場所では、より厚い亜鉛コーティングと、場合によっては追加の保護システムを考慮する必要があります。

Q5: Q235BとQ355Bではどちらが屋外での使用に適していますか?

どちらのグレードも一般的に優れているわけではありません。 Q235B は多くの通常荷重構造に適していますが、より高い構造強度が必要な場合は Q355B が選択されます。等級は工学計算に従う必要があります。

Q6: UチャンネルとCチャンネルの違いは何ですか?

U チャネルは、オープン プロファイルが接続に便利なベース、固定、位置決め、サポート構造に一般的に使用されます。 C チャネルは、構造フレームまたは母屋セクションとしてより一般的に使用されます。正しい選択は、負荷経路と接続設計によって異なります。

Q7: 標準以外の U チャネル サイズも製造できますか?

はい。標準以外の断面寸法、壁の厚さ、長さ、穴のパターンについては、図面とプロジェクトの要件に基づいて議論できます。

Q8: 亜鉛メッキ U チャンネルは沿岸地域に適していますか?

はい、亜鉛コーティングと構造仕様が実際の腐食環境に合わせて選択されている場合に限ります。強い塩水噴霧にさらされる場合は、プロジェクトの防食要件と併せて、200 ～ 275 μm などのより厚いコーティングを検討することもできます。
