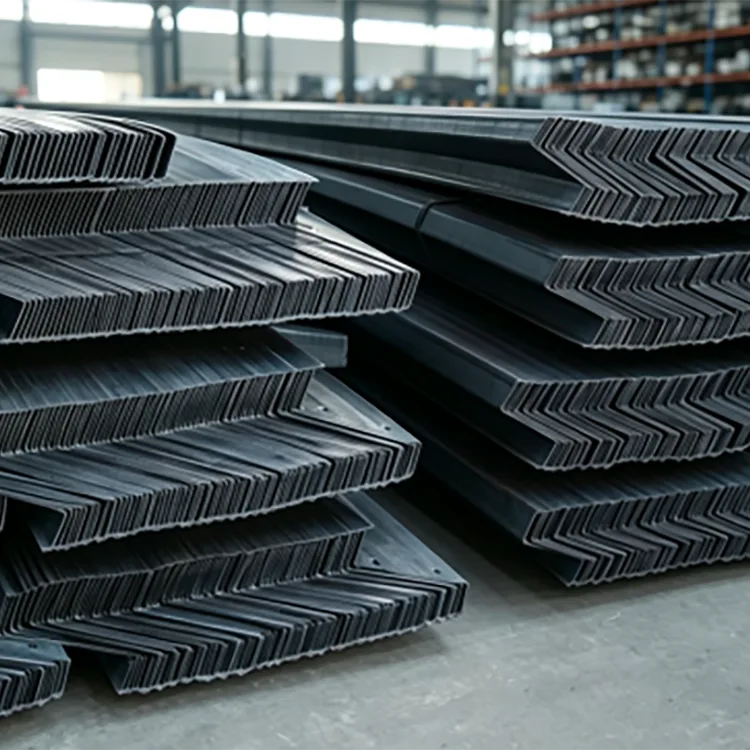

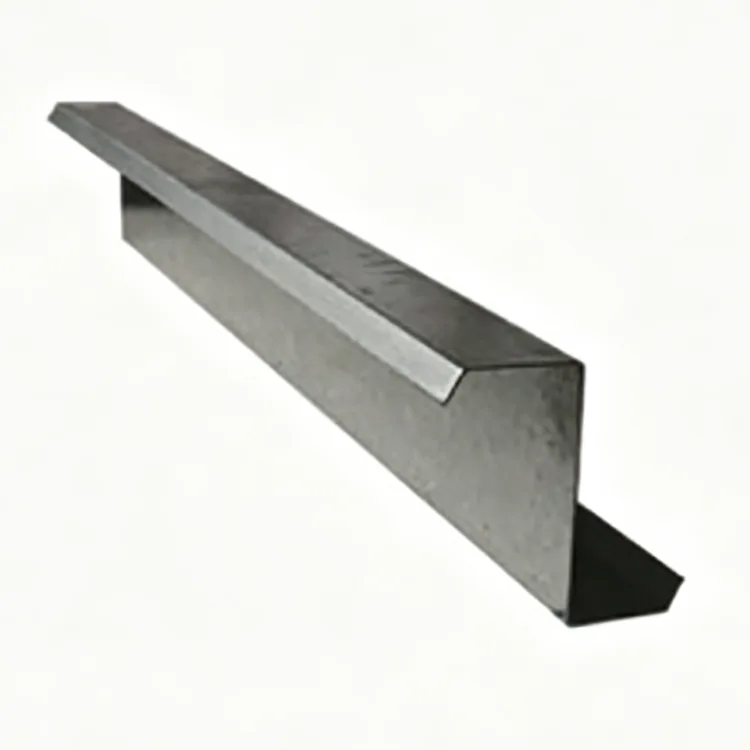

冷間成形Z形鋼

冷間成形Z形鋼は、熱間圧延鋼帯を室温で連続ロール成形して製造される冷間成形薄肉鋼形材です。ストリップは複数の成形スタンドを通過し、高温熱間圧延段階を経ずに徐々に Z 形セクションに成形されます。

冷間成形プロセスにより寸法の一貫性が向上し、鋼に加工硬化も導入されます。得られたセクションは、比較的軽量でありながら有用な曲げ性能を兼ね備えているため、軽量鉄骨構造の屋根や母屋に広く使用されています。

Z 字型のプロファイルには、もう 1 つの実際的な利点があります。オフセット フランジにより、隣接する母屋を重ねることができます。これは、尾根の周りに連続した母屋の配置が必要な、大きな傾斜の屋根で特に役立ちます。

推奨環境: 直接雨、塩水噴霧、酸性またはアルカリ性の腐食性湿気のない、密閉された屋内の建物、乾燥した作業場および倉庫。

製造工程

生産ラインはスチールコイルの受入検査から始まります。レベリングと矯正の後、ストリップは複数のロール成形ステーションを通過し、そこで必要な Z 字型のセクションに徐々に曲げられます。

サーボ CNC 切断により指定された部材長さが得られ、構造図に従って自動パンチングを追加できます。完成したプロファイルは、分類、束ねて保管される前に、矯正と寸法検査が行われます。

スチールコイルの検査→レベリングと矯正→順送冷間圧延成形→Zセクション成形→サーボCNC定長切断→自動打ち抜き→矯正→外観・寸法検査→結束・保管

従来の熱間圧延で製造するのではなく、プロファイルを段階的に形成するため、製造中に断面寸法、真直度、穴の位置を連続的に制御できます。

コア仕様

母屋に Z 断面を使用する理由

屋根の尾根での直接の重なり

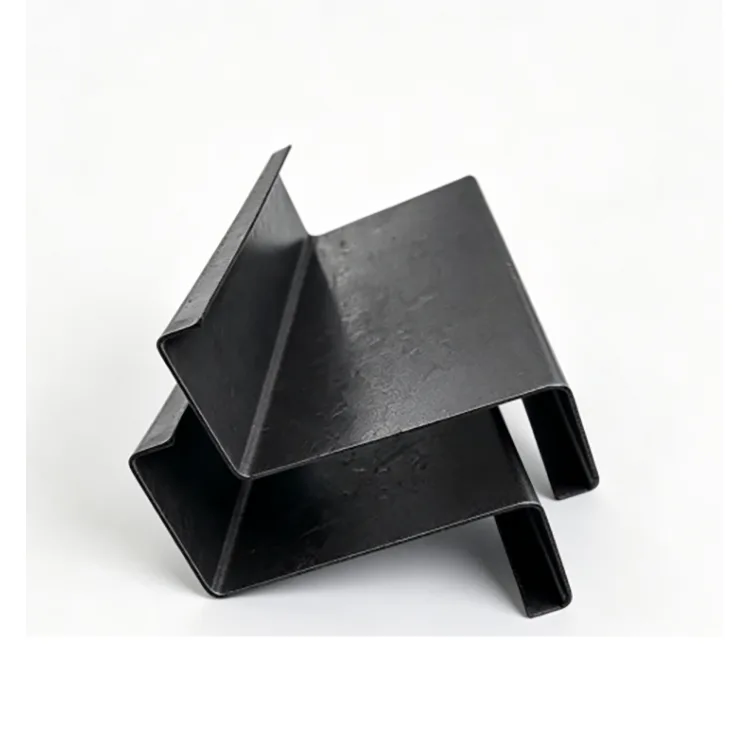

Z セクションと C セクションの最も明らかな違いは、フランジの形状です。オフセット Z プロファイルにより、隣接する部材が重なり合うことができるため、屋根の尾根全体の連続性を維持できます。

屋根の傾斜が 10° を超える場合、重なり合う部材が構造設計の一部となる場合、Z 母屋が実用的な選択肢となることがよくあります。これにより、追加の切断の必要性が減り、取り付けがより簡単になります。

軽量ながら優れた曲げ性能

Z 型の断面により、曲げに便利な断面特性が得られます。冷間加工硬化と組み合わせることで、比較的薄いセクションを適切な屋根および壁の母屋用途に使用できるようになります。

重い従来の熱間圧延セクションと比較して、重量が軽いため、輸送、吊り上げ、設置の要件が軽減されます。

一貫した真直度と穴位置

生産ラインでは、順送ロール成形、CNC 切断、その後の矯正が使用されます。これは、プロファイルの真直度とねじれを制御するのに役立ちます。

ボルト穴が事前に開けられている母屋の場合、誤差が母屋とメインの鉄骨フレーム間の接続に影響を与える可能性があるため、穴の位置を正確に配置することが重要です。納品前に事前に穴を開けておくことで、現場での切断や穴あけ作業を軽減できます。

乾燥した屋内プロジェクトのコストを削減

標準製品は、亜鉛メッキなしのナチュラルブラックスチールとして供給されます。追加の腐食保護が必要ない乾燥した密閉された屋内建物の場合、これにより亜鉛メッキ Z セクションに関連する追加コストが回避されます。

建物が雨、結露、塩水噴霧、または腐食性媒体にさらされる場合は、代わりに腐食保護バージョンを指定する必要があります。

便利な切断と溶接

標準品には亜鉛メッキが施されていないため、従来の切断や溶接作業が簡単に行えます。これは、メンバーが現地での調整や接続作業を必要とする屋内の製作や改修プロジェクトの際に役立ちます。

代表的な用途

この製品は主に次の用途に使用されます。

軽量鉄骨造建物の母屋

大傾斜倉庫屋根

産業作業場屋根システム

屋内物流・保管ビル

壁と屋根の二次フレーム

軽量スチール製エンクロージャーシステム

屋内工場改修工事

建物の主柱や主梁の代替品ではなく、母屋などの二次構造部材です。

実際のプロジェクトのアプリケーション

事例1：傾斜の大きい屋内物流倉庫のZ母屋

このプロジェクトは、屋根の傾斜が 12 度の、50,000 平方メートルの密閉型物流倉庫を対象としました。建物は完全に密閉されており、直接雨にさらされることなく乾燥した屋内環境で使用されました。

主な要件は、屋根の尾根で母屋を直接オーバーラップさせること、鉄骨構造のコストを管理すること、設置時間の短縮、屋根パネルの位置合わせの問題のリスクの軽減でした。

選択された材料は、壁厚 1.8 ～ 2.0 mm で事前に穴開けされたボルト穴を持つ Q355B 冷間成形 Z 形鋼、Z160 ～ Z200 でした。

Z セクションは直接重なることができるため、尾根部材を連続したままにすることができ、現場での切断や修正作業が軽減されます。設置時間が 30% 短縮されました。

プロファイルのねじれが少ないため、カラーコーティングされたスチール屋根パネルがより均一に設置され、水漏れの原因となる可能性のある隙間が減少しました。部材の軽量化により、輸送と吊り上げの要件も軽減され、鋼構造全体のコストが熱間圧延鋼材ソリューションより 21% 低くなりました。

プロジェクトは承認を通過し、錆び関連の問題もなく屋内での使用を続けています。

ケース 2: 産業作業場での軽量スチール製エンクロージャのアップグレード

2 番目のプロジェクトでは、古い工場の改修が行われました。ワークショップ内には、比較的大きな屋根の傾斜と、乾燥した換気の良い屋内環境を備えた、新しい軽量スチール製のエンクロージャ構造が必要でした。

選定した製品はQ235B冷間成形Z形鋼、Z120～Z140です。

部材は、大規模な二次加工を行わずに、すぐに組み立てられる状態で納品されました。 Z 字型のオーバーラップ構造は屋根の傾斜に一致し、フラットで安定したエンクロージャー システムを維持するのに役立ちました。

また、部材の軽量化により改修コストを抑え、既存工場内での設置工事の短縮にも貢献しました。

Zセクション選定ガイド

屋根の勾配:

屋根の傾斜が 10° を超える場合、母屋を重ねる必要がある場合は、Z 断面が推奨されるオプションです。比較的浅い傾斜の場合は、構造設計に応じて C 母屋も検討できます。

材料グレード:

Q235B は、一般的な軽量母屋およびエンクロージャーの用途に適しています。より大きなスパン、より高い風力または積雪荷重、より厳しい構造要件の場合は、適切な断面サイズと壁厚を備えた Q355B を選択できます。

セクションサイズ:

Z100 ～ Z140 は、より軽量な屋根と壁の二次構造を検討できます。 Z160 ～ Z200 は、多くの標準的な倉庫および作業場の母屋用途に適しています。 Z220 ～ Z300 は、構造設計により大きなセクションが必要な場合に使用できます。

壁の厚さ:

設定可能な範囲は1.2～3.0mmです。最終的な厚さは、断面サイズだけではなく、スパン、母屋間隔、風荷重、積雪荷重、接続条件、構造計算から決定する必要があります。

環境：

乾燥した密閉された屋内建物の場合、ナチュラル ブラック Z 鋼はコスト効率の高いオプションとなります。湿気や結露の多い作業場では、適切な防錆コーティングを検討する必要があります。

屋外の建物、海岸地域、雨にさらされる構造物、または農業用小屋の場合、天然黒鋼バージョンはお勧めできません。亜鉛メッキ Z セクションまたはその他の防食ソリューションを選択する必要があります。

冷間成形Z形鋼 vs C形鋼

最終的には、屋根の傾斜だけではなく、構造設計に基づいて選択する必要があります。 Z セクションの重なり合う形状は、連続母屋接続が必要な場合の主な実用上の利点です。

工場の品質管理

Z 母屋の場合、セクションがメインの鉄骨フレームと屋根パネルに正確に接続される必要があるため、寸法の一貫性が特に重要です。

したがって、品質管理は成形前のスチールコイルを対象とし、ロール成形中および切断後のチェックが続きます。主な検査ポイントには、材料グレード、断面寸法、肉厚、真直度、ねじれ、切断長さ、エッジの状態、および事前にパンチされた穴の位置が含まれます。

残留歪みを減らすために、成形後にプロファイルを真っ直ぐにします。完成した部材は出荷前に目視検査、寸法検査が行われ、サイズや注文の要件に応じて束ねられます。

バッチオーダーの場合、同じ材料グレード、セクション仕様、および処理パラメータを維持すると、異なる生産バッチ間の一貫性を維持するのに役立ちます。

よくある質問

Q1：Z形鋼とC形鋼の選び方を教えてください。

主に考慮すべき点は、屋根と接続の配置です。 Z 断面は、隣接する母屋が重なって尾根を通って続く必要がある屋根、特に大きな屋根の傾斜に特に役立ちます。 C セクションはより幅広い一般用途があり、構造設計に応じて、より浅い屋根の傾斜に使用できます。

Q2：冷間成形Z形鋼はねじれやすいですか？

適切に製造された Z セクションは、段階的な成形、サイジング、矯正を経て、適用される標準要件内でねじれや変形を制御します。選択した断面サイズ、壁の厚さ、スパン、設置方法もその性能に影響します。

Q3: 屋内の Z 母屋は塗装する必要がありますか?

重大な結露のない、乾燥した換気された屋内環境の場合、プロジェクトの要件が許せば、追加のコーティングなしで自然な黒色のスチール表面を使用できます。湿気の多い作業場や結露が頻繁に発生する場所では、防錆コーティングをお勧めします。

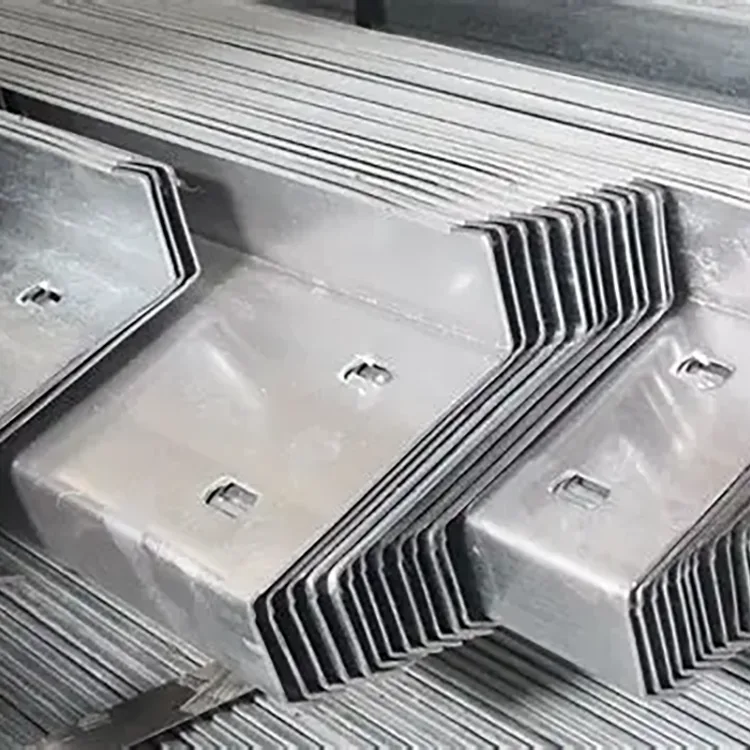

Q4: Z セクションに事前に穴を開けた状態で提供できますか?

はい。プロファイルの出荷前に、構造図に従ってボルト穴を開けることができます。必要な接続の詳細に応じて、コーナーカットや角度のあるエンドカットも作成できます。

Q5: 長さはカスタマイズできますか?

はい。標準供給は通常 6 ～ 12 m 以内ですが、プロジェクトの図面や切断要件に応じて非標準の固定長も生産できます。

Q6：ナチュラルブラックZ形鋼は屋外でも使用できますか？

屋外での直接暴露、雨、海岸の塩水噴霧、または腐食環境には推奨されません。このような状況では、亜鉛メッキまたはその他の方法で腐食から保護された Z セクションを考慮する必要があります。
