記事の概要: A 熱間圧延Iビームは、工業用建物、機器ベース、プラットフォーム、パイプ ラックに実用的な耐屈曲性と信頼性の高いサポートを提供するように設計された、広く使用されている構造用鋼セクションです。断面形状、鋼種、寸法、製造プロセス、表面保護を理解することは、エンジニアや購買チームが用途に適した製品を選択するのに役立ちます。栄恒は、Q235B および Q355B グレードの熱間圧延 I ビームを供給しており、一般的なサイズは 10# ～ 63#、標準長さは 6 m、9 m、および 12 m です。このガイドでは、仕様を評価し、材料オプションを比較し、より正確な鋼材調達計画を作成する方法について説明します。

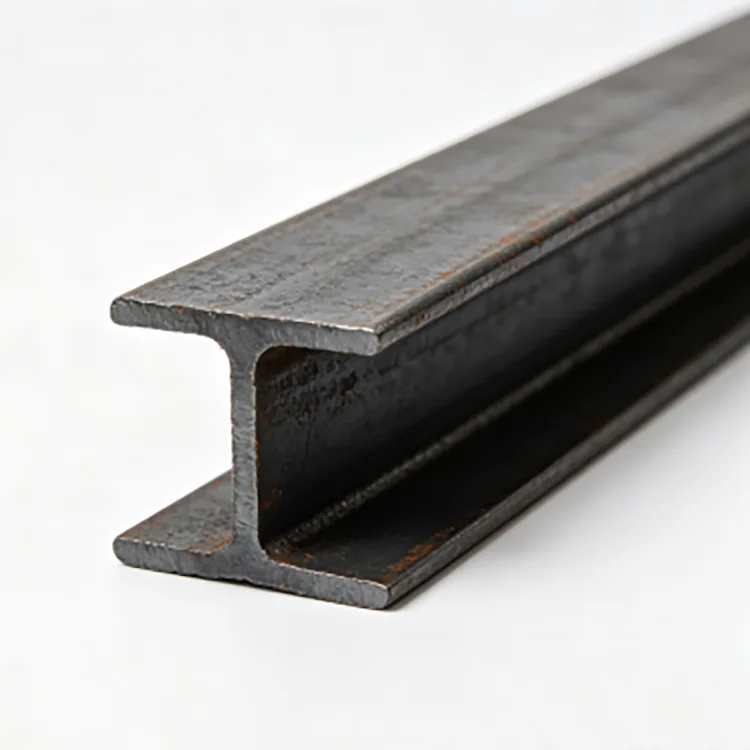

熱間圧延 I ビームは、加熱した鋼を一連の成形パスを通して圧延することによって製造される構造用鋼の形材です。その断面は、垂直ウェブで接続された 2 つの水平フランジで構成され、認識できる I 字型のプロファイルを作成します。この形状により、曲げに耐えるために材料が効率的に分散され、このセクションが多くの耐荷重用途に適したものになります。
個別の鋼板から組み立てられた加工ビームとは異なり、標準的な熱間圧延 I ビームは、圧延プロセス中に直接その基本的な断面形状を取得します。これにより、縦方向のプレート溶接によって基本セクションを製造する必要性が減り、その後の製造に標準化されたプロファイルが提供されます。
栄恒 は、Q235B および Q355B グレードの熱間圧延 I ビーム製品を供給しています。利用可能な範囲には、10# から 63# までの一般的な中国の標準サイズが含まれており、確認されたプロジェクト要件に応じて固定長の切断と追加加工が可能です。
ウェブは主にフランジを接続し、せん断抵抗に寄与しますが、フランジはセクションの曲げ抵抗の多くを提供します。ただし、実際の性能は、完全な断面特性、鋼種、支持条件、荷重パターン、および構造設計によって異なります。
熱間圧延は高温で鋼を成形し、材料が室温よりも容易に成形ロールを通過できるようにします。 I ビームの場合、連続的な圧延操作によりウェブとフランジが確立され、断面が指定された寸法に近づきます。
一般的な生産シーケンスには次の段階が含まれます。
正確な製造および検査の手配は、生産施設および該当する製品規格によって異なります。購入者にとって重要な点は、完成した梁が断面寸法、材料グレード、長さ、表面状態などの合意された要件を満たしていることを確認することです。
熱間圧延 I ビームを選択するには、公称サイズを特定するだけでは不十分です。ご注文前に断面指定、鋼種、寸法規格、長さ、加工条件、納期などをご確認ください。
次の表は、Rongheng の熱間圧延 I ビーム製品に関して公開されている主な供給情報をまとめたものです。
| 仕様 | 利用可能なオプションまたは詳細 | 購入者が確認すべきこと |
|---|---|---|
| 製品タイプ | 熱間圧延構造用 I ビーム | 必要な断面形状 |
| 鋼種 | Q235B、Q355B | 構造図に指定されたグレード |
| サイズ範囲 | 10#–63# | 正確なセクションの指定とシリーズ |
| セクションシリーズ | a シリーズと b シリーズのオプション | 正しい寸法構成 |
| 標準長さ | 6m、9m、12m | 必要なストック長または切断スケジュール |
| 表面状態 | 黒熱間圧延鋼 | 追加のコーティングが必要かどうか |
| 処理オプション | 切断、穴あけ、面取り、矯正、バリ取り | 図面詳細と加工公差 |
| 適用規格 | GB/T 706-2016;他の要件についても話し合うことができます | 必要な規格と合格基準 |
| 検査書類 | プロジェクト要件に応じた材料証明書と合意された検査記録 | 必要書類と検査範囲 |
これらのオプションは、プロジェクト固有の仕様に代わるものではありません。実際の寸法、フランジ幅、ウェブの厚さ、単位重量、および公差は、選択したセクションおよび適用される規格によって異なります。購入者は、同じ公称サイズ範囲内のすべてのビームが同一の特性を持っていると仮定するのではなく、関連する寸法情報を要求する必要があります。
詳しい製品情報については、Rongheng Steel I-Beams 製品カテゴリをご覧ください。
I 形のプロファイルにより、熱間圧延 I ビームは、曲げ耐性、実用的な製造、確立された鋼構造方法との適合性が重要な構造に役立ちます。それらの適合性は、アプリケーションごとに工学計算を通じて確認する必要があります。
機器ベースの場合、購入者は振動、集中荷重、取り付け位置、および繰り返しの操作力を考慮する必要があります。建築構造の場合、スパン、梁の間隔、接続の詳細、たわみの制限、全体の安定性も同様に重要です。
軽荷重のプラットフォームで機能するビームは、クレーンを支持する構造物や大きな動的力を受ける機械には適切ではない場合があります。アプリケーション固有のエンジニアリングが常に最終的な選択の指針となる必要があります。
Q235B および Q355B は、さまざまなエンジニアリング要件に使用される一般的な構造用鋼グレードです。主に考慮すべき点は、選択した梁セクションと組み合わせたときに、材料の指定された機械的特性が設計要件を満たしているかどうかです。
Q235B は、工場のサポート フレーム、プラットフォーム、機器サポート、および指定された特性で十分なその他の用途を含む、一般的な構造製造によく検討されます。その適合性は、設計荷重、断面寸法、接続の詳細、適用される規格によって異なります。
Q355B は、該当する材料規格の下で Q235B よりも高い指定降伏強さを提供します。プロジェクトでより高い材料強度が必要な場合、またはエンジニアが意図した荷重条件に適していると判断した場合に選択できます。
それにもかかわらず、より高い強度グレードが自動的に小さなビームを許容できるようにするわけではありません。たわみ、局所的および全体的な安定性、接続容量、関連する疲労、およびその他の設計チェックが選択に影響を与える可能性があります。
| 比較係数 | Q235B | Q355B |
|---|---|---|
| 一般的な位置付け | 一般的な構造用鋼種 | 高強度構造用鋼種 |
| 潜在的な用途 | 一般的なフレーム、プラットフォーム、サポート | より高い指定材料強度が必要な用途 |
| ビームサイズの選択 | 構造計算を満たしている必要があります | 構造計算を満たしている必要があります |
| 溶接と製作 | 該当するグレードの要件と承認された手順に従ってください | 該当するグレードの要件と承認された手順に従ってください |
| 最終選考 | エンジニアリング仕様に基づく | エンジニアリング仕様に基づく |
ご注文前に構造図、材質仕様書と照らし合わせて必要なグレードをご確認ください。承認なしにあるグレードを別のグレードに置き換えると、コンプライアンス、製造手順、または構造的性能に影響を与える可能性があります。
I 形鋼と H 形鋼はどちらも 1 つのウェブと 2 つのフランジを備えた構造用鋼の形材ですが、断面比率と断面特性が大きく異なる場合があります。従来の I ビームは通常、より狭いフランジを備えていますが、H ビームは通常、より広いフランジと、さまざまな範囲の構造要件に適したプロファイルを備えています。
| 比較ポイント | Iビーム | Hビーム |
|---|---|---|
| 断面外観 | 通常、断面の深さに比べてフランジの幅が狭い | 通常は幅広のフランジ |
| 共通の構造的役割 | 梁、プラットフォーム、機器サポート、および選択されたフレーム部材 | 柱、建物フレーム、その他の耐荷重部材 |
| 設計上の考慮事項 | 断面係数、せん断抵抗、安定性、たわみ | 断面特性、安定性、アキシアル荷重、曲げ、接続 |
| 互換性 | 技術検証が必要 | 技術検証が必要 |
どちらのプロファイルも普遍的に優れているわけではありません。適切な選択は、荷重経路、スパン、支持条件、部材の方向、接続設計、および関連する断面特性によって異なります。 2 つのプロファイルが類似しているように見える、または同等の公称深さを持っているという理由だけで置き換えを行うことは決してしないでください。
複数の構造プロファイルが必要なプロジェクトでは、Rongheng の構造用鋼セクションをレビューして、利用可能な製品カテゴリを比較することもできます。
製品の品質には、見た目以上のものが関係します。熱間圧延 I ビームの場合、購入者は、供給されたセクションが注文書と一致し、その寸法、材料識別、および表面状態が合意された合格基準を満たしていることを確認する必要があります。
実際の検査計画には次の点が含まれる場合があります。
標準の黒色の熱間圧延 I ビームには、自動的には腐食防止コーティングが含まれません。通常、表面にはミルスケールが残りますが、動作環境によっては追加の保護が必要な場合があります。
乾燥した状態の屋内用途には、指定された黒色の表面が適切な場合があります。屋外設置、湿気の多い施設、海岸沿いの場所、および化学的に攻撃的な環境では、適切な塗装システム、溶融亜鉛めっき、または別の特別に設計された保護コーティングが必要になる場合があります。
亜鉛めっきが指定されている場合は、通常、コーティング前に切断、穴あけ、その他の製造作業を調整する必要があります。これにより、加工後に保護修復が必要となる露出した鋼材の量を減らすことができます。最終的なコーティングシステムは、環境、設計寿命、メンテナンス計画、プロジェクトの要件に従って選択する必要があります。
明確な購入仕様は、材料の不一致、不必要な製造、設置の遅れを軽減するのに役立ちます。見積もりを依頼する前に、可能な限り次の情報を準備してください。
たとえば、取り付け穴が開けられた 12 m の梁が必要なプロジェクトでは、最終的な切断長さと穴の位置の両方を指定する必要があります。注文にビームのサイズと数量のみが記載されている場合、サプライヤーは必要な加工済みコンポーネントを準備するための十分な情報を持っていない可能性があります。
栄恒 は、合意された要件に従って、標準セクション、固定長の切断、穴あけ、面取り、矯正、バリ取りを調整できます。完全な図面と統合された切断リストを提供することで、生産または出荷前に注文を確認することが容易になります。
工場の構造物、屋根関連の梁、プラットフォーム、機器ベース、パイプラック、倉庫の枠組み、産業用支持構造物などによく使用されます。特定の用途は構造設計と照らし合わせてチェックする必要があります。
栄恒 では、a シリーズと b シリーズのオプションを含む、10# から 63# までの一般的なサイズ範囲をリストしています。正確な寸法と理論上の単位重量は、選択したセクションの指定によって異なります。
一般的な標準長さは6m、9m、12mです。確認されたプロジェクトの寸法と注文要件に応じて、固定長の切断についても相談できます。
No. Q355B は指定降伏強度が高くなりますが、適切なグレードは工学設計、荷重条件、断面サイズ、製造要件、および適用される規格によって異なります。材料強度が高いだけでは、全体的な構造性能が向上することは保証されません。
自動的ではありません。 2 つのプロファイルは、異なる断面特性と構造挙動を持つことができます。代替品はすべて、責任のある構造エンジニアによって確認され、承認される必要があります。
はい。合意された加工要件に従って、切断、穴あけ、面取り、矯正、バリ取りを手配できます。購入者は注文する前に、必要な図面、寸法、公差を提供する必要があります。
標準の黒色の熱間圧延表面は、専用の防食コーティングと同等ではありません。環境に応じて、プロジェクトでは塗装、溶融亜鉛めっき、またはその他の適切な保護システムが必要になる場合があります。
断面指定、鋼種、適用規格、数量、必要長さ、加工内容、表面処理、検査条件、納入先をご記入ください。これらの詳細は、サプライヤーが注文をより正確に評価するのに役立ちます。
理論上の重量は、選択したセクションの公表されている単位重量にその長さを乗算して計算されます。たとえば、理論単位重量が 20 kg/m、長さが 12 m のセクションの理論重量は 240 kg になります。選択した区間の実単重量を確認し、精算方法を契約書に明記する必要があります。
はい。国際注文は、合意されたセクションの仕様、処理要件、検査書類、梱包、コンテナの積み込み、輸出書類に基づいて調整できます。配送手配は注文ごとに確認する必要があります。
熱間圧延 I ビームは、その寸法、鋼種、断面特性がプロジェクトの要求に一致する場合、効率的な構造ソリューションを提供できます。調達を成功させるには、価格を比較するだけでは不十分です。購入者は、該当する規格を確認し、正しい断面シリーズを確認し、加工と腐食保護を指定し、明確な検査と納品要件を確立する必要があります。
栄恒 は、Q235B および Q355B 熱間圧延 I ビーム、一般的なサイズ 10# ～ 63#、標準長さ 6 m、9 m、および 12 m、および合意された加工オプションによる構造用鋼の調達をサポートしています。工場構造、機器ベース、産業用プラットフォーム、またはパイプラック用の鋼材を購入する場合でも、正確な仕様は製造を合理化し、回避可能な調達リスクを軽減するのに役立ちます。
