シームレス炭素鋼構造管

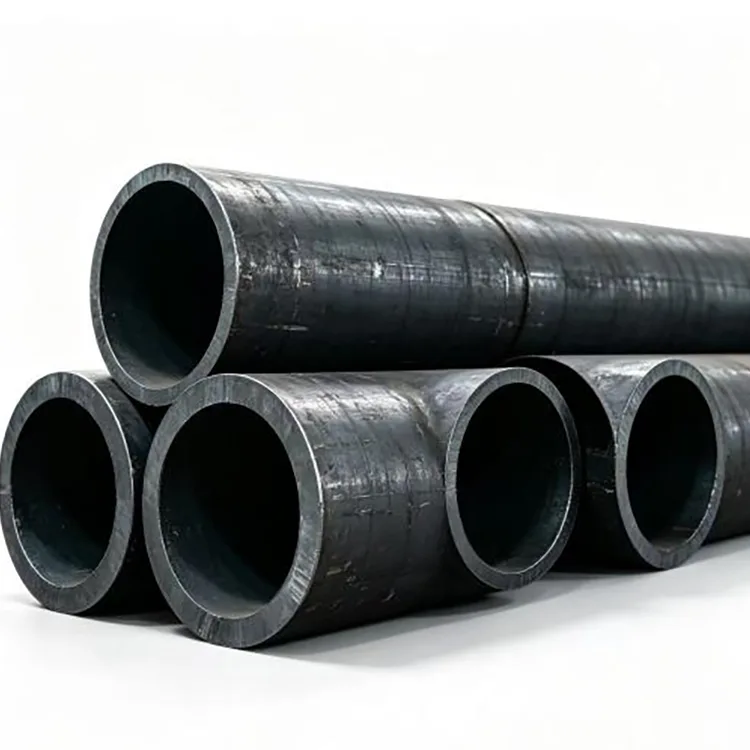

シームレス炭素鋼構造管は、縦方向の溶接継ぎ目のない、鋼ビレットに穴を開けて圧延してシームレス部分を作ることによって製造されます。熱間圧延管は通常、より大きな直径とより重い壁に使用されますが、冷間引抜管は、機械加工でより厳密な寸法公差とより滑らかな表面が必要な場合に選択されます。

この製品は、該当する仕様に基づく構造的および機械的用途を目的としています。水、石油、ガス、蒸気、その他の加圧流体を運ぶパイプラインの場合、寸法が似ているという理由だけで構造チューブを使用するのではなく、GB/T 8163 などの流体供給パイプを指定する必要があります。

仕様

プロジェクトの要件に応じて、ASTM、EN、JIS 仕様についても議論できます。

材質のオプション

20# は、良好な機械加工性と溶接性が要求される一般的な構造および機械用途によく選択されます。

45#は強度と硬度が高く、主にシャフト、スリーブ、ブッシュなどの機械加工部品に使用されます。

Q355B (16Mn) は、重機、エンジニアリング構造、サポートコンポーネントなど、より高い構造強度が必要な用途に適しています。

27SiMn および 40Cr は、さらなる加工中により高い強度と特定の性能を必要とする機械部品用に選択されます。

材料は、単に最高強度グレードを選択するのではなく、荷重、加工プロセス、作業環境、最終コンポーネントの要件に応じて選択する必要があります。

熱間圧延と冷間圧延

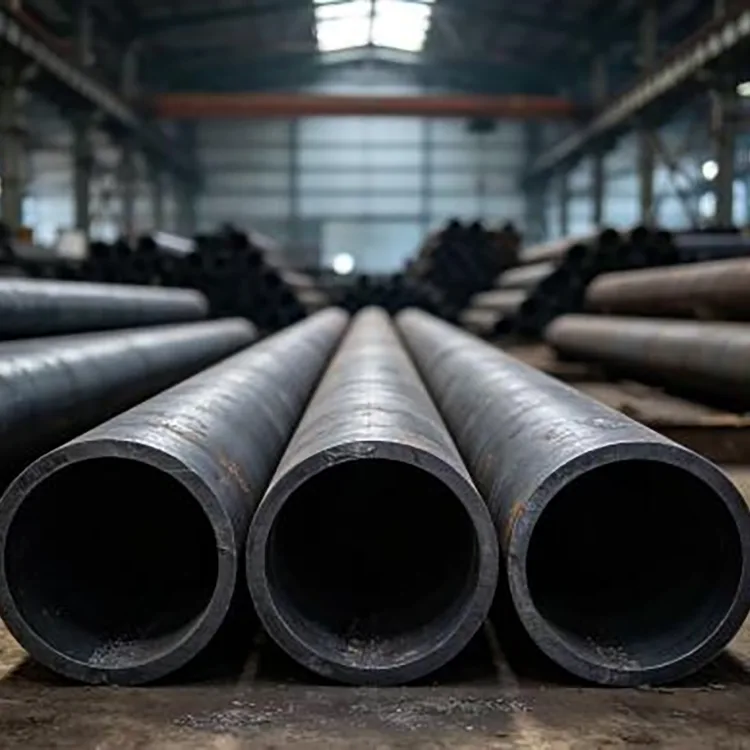

熱間圧延シームレス管は、一般に、大口径、厚壁、および一般的な構造作業に実用的な選択肢です。標準の寸法公差が許容可能であり、材料コストが重要な考慮事項である場合に適しています。

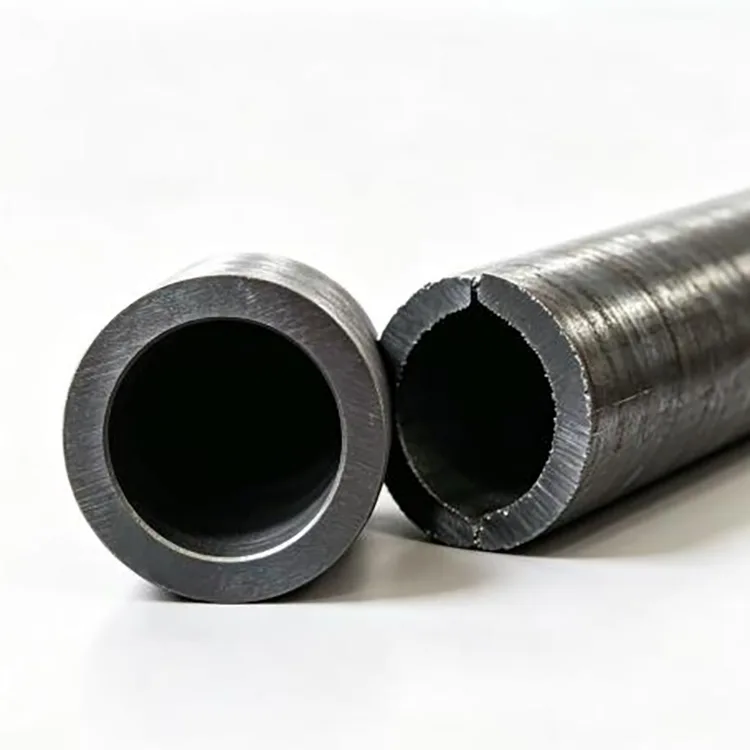

冷間引抜シームレスチューブは、寸法精度と表面状態を向上させるために追加の冷間引抜プロセスを経ます。小径チューブ、精密部品、旋削、中ぐりなどの機械加工に適しています。

構造フレームの場合、標準の熱間圧延管がすでに設計要件を満たしている場合、精密冷間引抜材にお金を払うメリットは通常ありません。

使用される場所

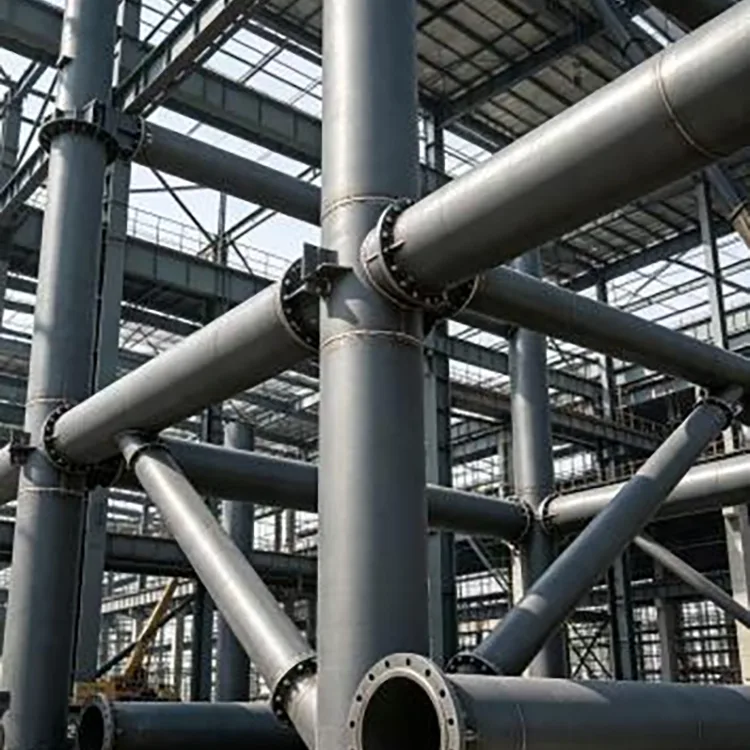

鋼構造物

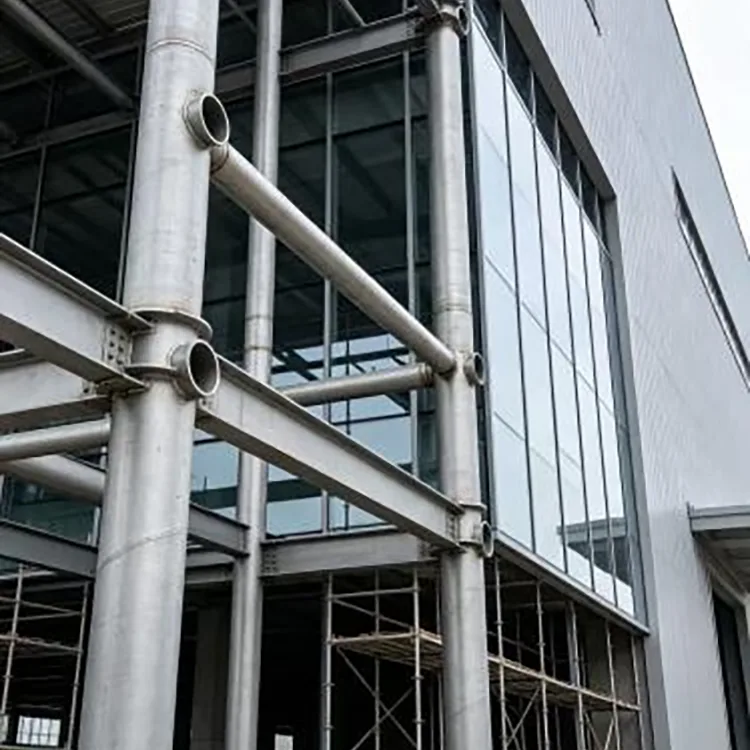

工業用建物、支柱、トラス、橋梁サポート、基礎構造、機器プラットフォーム、その他の耐荷重鉄骨構造物。

機械製造業

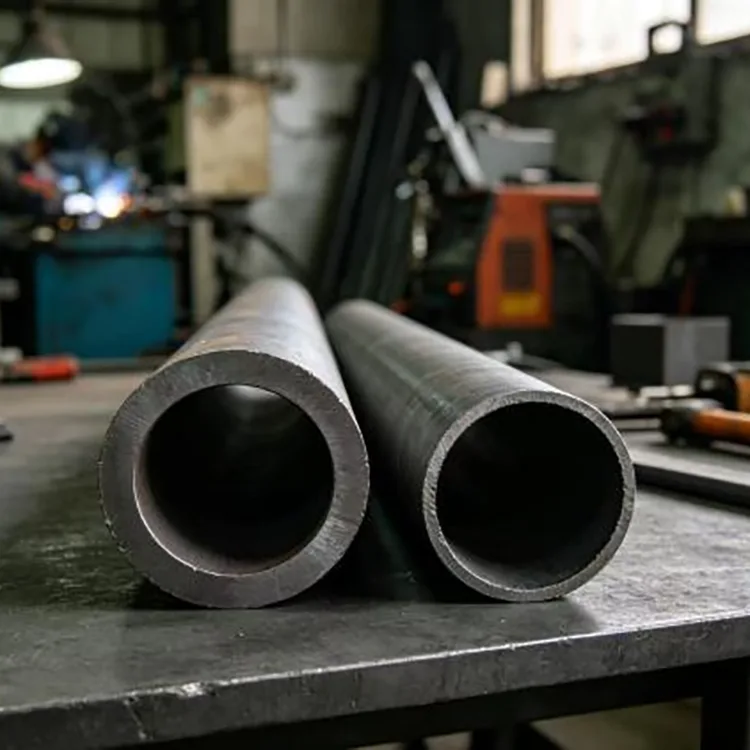

機械フレーム、油圧シリンダーブランク、シャフトスリーブ、ブッシュ、鉱山機械部品、エンジニアリング機械部品。

重機

昇降装置、農業機械、大型車両の構造物、および加工された支持コンポーネント。

産業および都市プロジェクト

機器サポート、太陽光発電構造、地方自治体の製鉄所、輸送機器コンポーネント、スリーブおよびその他の加工構造物。

セレクションガイド

通常の構造工事では、設計荷重と該当する規格が満たされていれば、多くの場合、20# 熱間圧延シームレス炭素鋼構造管で十分です。

スリーブや精密部品などの機械加工コンポーネントの場合、20# または 45# 冷間引抜チューブを使用すると、より優れた寸法制御と表面品質を実現できます。

より高い構造強度が必要な場合は、Q355B を検討できます。高強度の機械部品の場合、部品の設計と熱処理要件に応じて、27SiMn または 40Cr がより適している場合があります。

屋外用途の場合、ベースチューブに塗装または溶融亜鉛メッキを施し、さらなる腐食保護を提供することができます。

重要なアプリケーションの区別

GB/T 8162 は構造チューブ規格です。単に圧力または流体サービス用に指定されたパイプの低コスト代替品として選択すべきではありません。

水、油、ガス、その他の流体輸送の場合、設計要件から該当する流体サービス規格を確認する必要があります。 GB/T 8163-2018 は、液体サービス用シームレス鋼管の中国規格です。

同じ原則がボイラー、高温、その他の特殊サービス用途にも当てはまります。つまり、パイプの規格は機器およびプロジェクトの仕様に従う必要があります。

処理と配送

チューブを固定長で供給することも、必要な寸法に切断して出荷することもできます。端面加工、面取り、面取り、ネジ切り、穴あけ、塗装、錆取り、溶融亜鉛メッキなどの加工が可能です。

輸出注文の場合は、チューブをスチール製のストラップで束ね、端を衝撃や汚染から保護することができます。梱包は、コンテナの積載、海上輸送、目的地の要件に合わせて調整できます。

品質管理

検査には、化学組成、機械的特性、寸法チェック、表面検査、および選択した規格または購入仕様で必要なその他のテストが含まれます。

プロジェクト発注の場合、必要に応じて検査書類やSGS、BV、TÜVなどの第三者検査を手配できます。

調達情報

お見積りの際は、必要な規格、材質グレード、外径、肉厚、長さ、数量、加工要件をお知らせください。

カスタマイズされた注文の場合、チューブを完成部品に機械加工するときに、図面または寸法公差が役立ちます。混合サイズの注文、試用数量、および大規模なエンジニアリング注文についても議論できます。

よくある質問

Q1: GB/T 8162 シームレス炭素鋼構造管は何に使用されますか?

GB/T 8162 は、構造目的のシームレス鋼管をカバーします。一般的な用途には、鋼構造、機器フレーム、機械コンポーネント、および設計に専用の流体サービスまたはボイラーチューブ仕様を必要としないその他の一般的なエンジニアリング用途が含まれます。

Q2: 熱間圧延または冷間引抜シームレス管を選択する必要がありますか?

より大きな直径、より重い壁、および標準公差が許容される一般的な構造用途には、熱間圧延を選択してください。より厳密な寸法、より滑らかな表面、またはより優れた加工性能が必要な場合は、冷間引抜を選択してください。

Q3: 20#、45#、Q355B の中からどのように選択すればよいですか?

20# は、一般的な構造作業や機械作業によく使用されます。 45# は、シャフトやスリーブなどの高強度の機械加工部品に適しています。 Q355B は、より高い構造強度が必要な場合に一般的に検討されます。最終的な選択は、コンポーネントの設計と該当する材料仕様に従う必要があります。

Q4: 構造用シームレスチューブは水道やガスのパイプラインに使用できますか?

単純にサイズが合っているからではありません。アプリケーションは、該当する流体サービス規格と設計要件を満たしている必要があります。液体サービス用途の場合、指定されている場合は GB/T 8163 を考慮する必要があります。

Q5: 出荷前に切断と亜鉛メッキを提供できますか?

はい。定長切断、面取り、面取り、ねじ切り、穴あけ、塗装、溶融亜鉛メッキなどご要望に応じて対応可能です。
