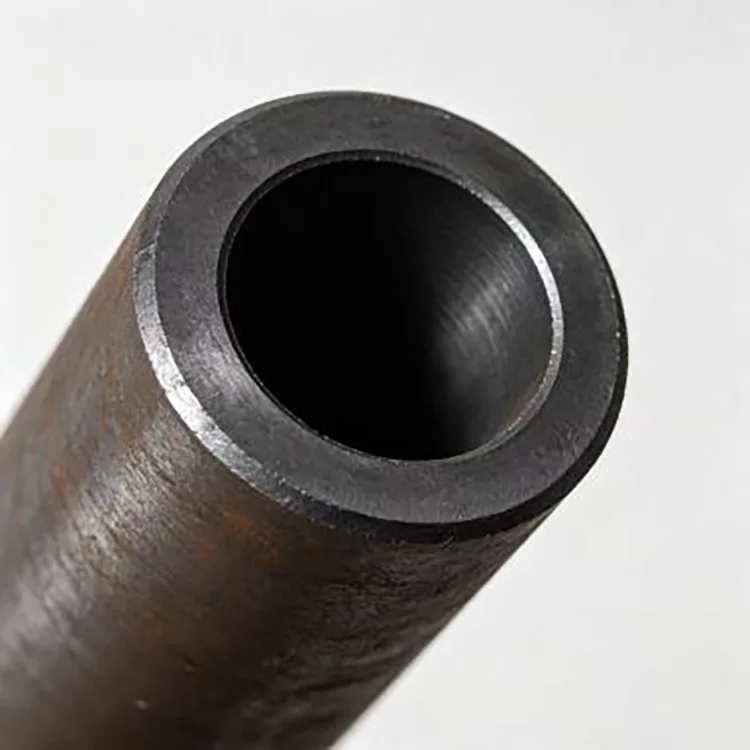

高温継目無炭素鋼鋼管

高温配管は配管サイズだけでは選定できません。使用温度、圧力、使用媒体、使用時間、材料グレードはすべて、パイプに求められる性能に影響します。この高温継目無炭素鋼管は、通常の炭素鋼管では十分な長期安定性が得られない高温高圧用途向けです。

このパイプは継目無鋼管製造技術を用いて製造されており、縦方向の溶接継ぎ目のない連続構造となっています。制御された加熱、穿孔、圧延、サイジング、冷却、矯正により、緻密で均一なパイプ壁を維持できます。完成したパイプは高温の蒸気、熱水、プロセス流体に適しており、さまざまな設置要件に合わせて処理オプションを利用できます。

高温条件下での性能

炭素鋼配管は、材料と使用条件が適切に適合していないと、熱に長期間さらされると寸法安定性が失われたり変形したりする可能性があります。このため、パイプは汎用のシームレス パイプとして扱われるのではなく、特定の温度と圧力の制限に基づいて設計されています。

耐高温クリープ性

425°C での連続使用下でも、パイプは安定した寸法を維持し、塑性変形や直径の拡大に耐えるように設計されています。これは、長期間にわたって高温に維持されるパイプラインにとって特に重要です。

熱疲労に対する耐性

工業用配管では、温度が一定ではなく加熱と冷却が繰り返される場合があります。このパイプは熱サイクルに耐え、繰り返しの温度変化に伴う亀裂のリスクを軽減するように設計されています。

高温高圧性能

定格高温圧力は425℃一定温度で10MPaです。実際のプロジェクトでは、圧力容量をパイプのサイズ、壁の厚さ、材料グレード、設計温度、および該当するエンジニアリング コードと照らし合わせて確認する必要があります。

均一な材料構造

管理された炭素鋼原材料の使用とシームレスな製造により、一貫した材料の連続性を備えた高密度のパイプ壁が提供されます。これは、温度と圧力が持続すると局所的な欠陥が問題になる可能性があるアプリケーションにとって重要です。

主要な技術仕様

材質と規格の選択

適切な材質は、実際の動作温度と使用条件によって異なります。管の呼び寸法が同じであるという理由だけで、異なるグレードを置き換えることはできません。

350℃まで

中圧および低圧の蒸気、熱伝達油および温水のパイプラインの場合、GB 3087 に準拠した 20G シームレス鋼管が、提供される選択スキームの好ましいオプションです。

ASTM A106 Gr.B を代替品として使用できます。

GB/T 8163 20# は慎重に検討する必要があり、高温での使用を要求するものではなく、低圧で重要ではない分岐ラインを対象としています。

350～425℃

長期連続高温蒸気サービスの場合は、プロジェクト設計に従って GB 3087 または ASTM A106 Gr.B に従って 20G を使用してください。

この温度範囲では、プロジェクトで指定されている場合、材料文書には必要な高温機械的特性と非破壊検査記録が含まれている必要があります。

購入コストを削減するためだけに、通常の GB/T 8163 20# を特定の高温パイプの代わりに使用しないでください。

425～450℃

この温度範囲では、炭素鋼パイプは短期間または断続的な使用のみを考慮する必要があります。

クリープ評価が必要であり、炭素鋼が一時的に使用されている場合には検査間隔を短くする必要があります。正式なエンジニアリング設計には、クロムモリブデン合金鋼が推奨されます。

450℃以上

炭素鋼シームレスパイプは、450°C を超える長期間の運転には使用しないでください。

付属の選択ガイドでは、次のような耐熱合金鋼を推奨しています。

● 15CrMoG — 最高 510°C

● 12Cr1MoVG — 最高 570°C

最終的な材料の選択は、実際の工学設計、動作条件、および適用される規格に従う必要があります。

使用される場所

このパイプは主に、温度と圧力が長期間維持されるシステムで使用されます。

典型的なアプリケーションには次のようなものがあります。

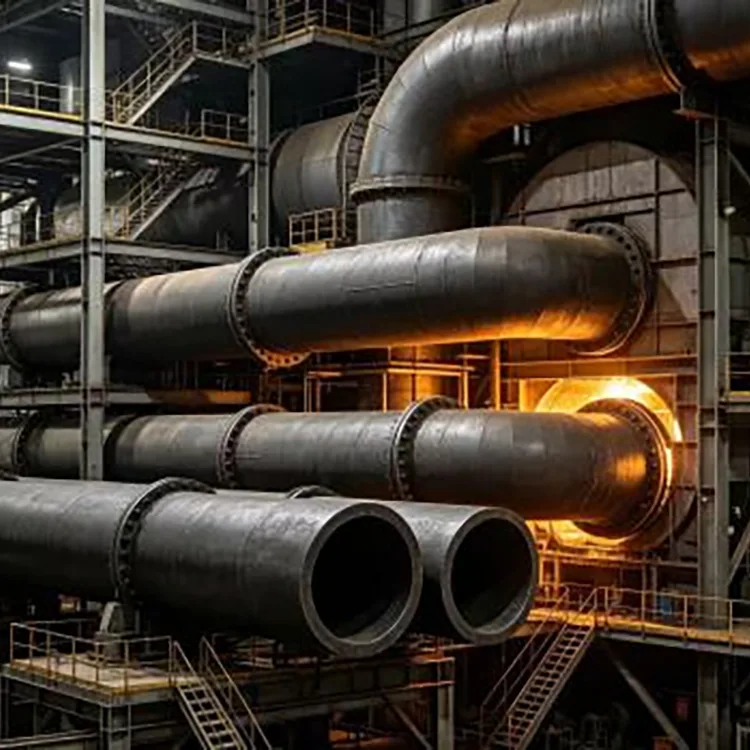

発電

運転条件を制御して熱水や蒸気を輸送する発電所のボイラーやその他の火力発電設備の周囲の補助配管に使用されます。

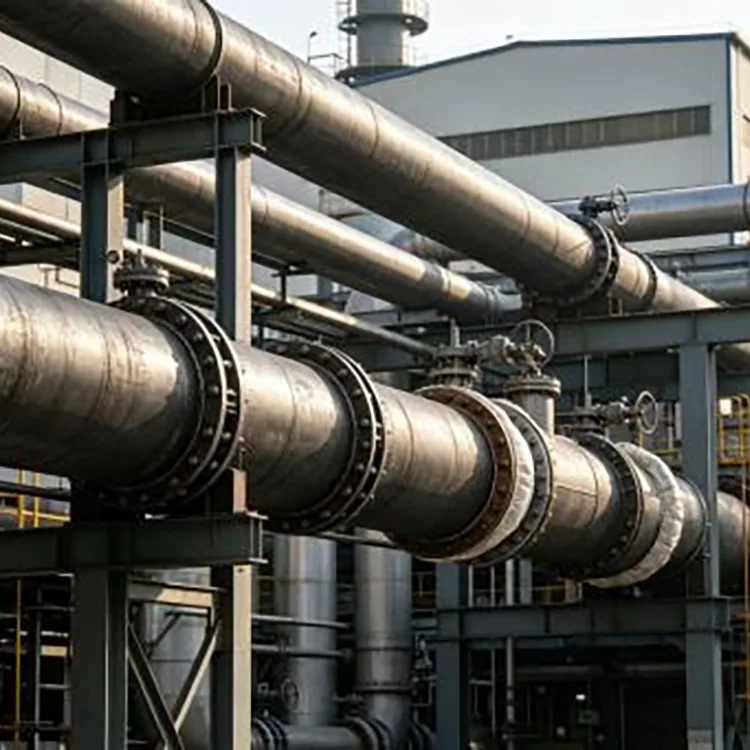

産業用蒸気パイプライン

プロセス蒸気ラインやサポートパイプラインなど、産業プラントにおける高温蒸気の伝達に適しています。

化学プロセス配管

選択された炭素鋼グレードが動作温度、圧力、媒体に適合する高温プロセス流体に使用されます。

廃熱回収

高温の流体または蒸気をプロセス装置間で移送する必要がある廃熱回収システムに適用されます。

熱交換器

高温熱交換器や関連する熱機器に接続する配管に使用されます。

使用してはいけない用途

正しく選択するということは、パイプを使用すべきでない場合を知ることも意味します。

この製品は次のような方には推奨されません。

●腐食性の強い酸、アルカリ媒体

●450℃以上での長期使用が可能です。

●低温・高圧条件下では専用の低温配管グレードが必要です。

特殊な媒体や極端な温度の場合は、炭素鋼ソリューションを不適切な用途に無理に適用するのではなく、材料を再評価する必要があります。

製造工程

高温パイプの場合、製造管理は最終的な寸法および機械的性能に密接に関係します。 Rongheng の供給システムはシームレス鋼管の製造と加工をカバーしており、材料の入荷から完成品の検査まで品質チェックが行われます。

一般的な製造ルートには次のものが含まれます。

原料検査→加熱→穴あけ→圧延→サイジング→冷却→矯正→切断→表面検査→必要に応じて非破壊検査→最終検査→梱包出荷

原材料検査

製造前に、入荷した鋼材が必要なグレードおよび購入仕様と照合されます。注文要件に従って、材料の文書、化学組成、機械的特性が確認されます。

20G や ASTM A106 Gr.B などの指定グレードの場合、材料は該当する規格およびプロジェクト文書に対応している必要があります。

加熱とピアシング

準備された鋼ビレットは必要な加工温度まで加熱され、穴を開けて最初の中空セクションを形成します。過剰または不十分な加熱はその後の成形や最終的なパイプ構造に影響を与える可能性があるため、加熱制御は重要です。

ローリングとサイジング

中空シェルは、圧延およびサイジングの段階を経て、必要な外径と肉厚が得られます。

この段階での寸法管理では、次の点に焦点を当てます。

●外径

●肉厚

●壁の均一性

●パイプ長さ

●真直度

冷却と矯正

成形後、制御された冷却と矯正を使用してパイプの寸法を安定させます。パイプは最終加工に進む前に真直度がチェックされます。

切断と端部の準備

パイプは必要な長さで供給できます。確定したご注文仕様に合わせて、定長切断、パイプ端面取り、内壁研磨などの手配が可能です。

工場の品質管理

故障したセクションの交換が機器の停止を意味するシステムには、高温の配管が設置されることがよくあります。このため、品質管理は外観や寸法の検査だけではありません。

Rongheng の検査プロセスには次のものが含まれます。

材質の検証

鋼グレード、材料文書、必要な化学的および機械的特性が購入仕様書と照合されます。

寸法検査

外径、肉厚、長さ、真直度をチェックして、完成したパイプが合意された要件を満たしていることを確認します。

表面検査

パイプの表面は、目に見える欠陥、過度の酸化、およびその後の使用や処理に影響を与える可能性のあるその他の状態がないか検査されます。

非破壊検査

注文またはエンジニアリングプロジェクトで必要な場合は、目視検査では確認できない内部の不連続性を特定するために非破壊検査を手配できます。

最終バッチ検査

完成したパイプは梱包前に仕様と製造バッチごとに検査されます。出荷前に数量、寸法、刻印、必要な検査書類を確認します。

プロジェクトオーダーのバッチ一貫性

エンジニアリング プロジェクトの場合、最初の出荷時に正しい仕様を受け取るだけでは十分ではありません。プロジェクトに複数のバッチが必要な場合、出荷間の差異により、設置時や現場での受け入れ時に問題が発生する可能性があります。

Rongheng は、確認された注文要件に従って生産と検査を組織します。繰り返し調達する場合、元の材料グレード、寸法、加工要件、検査条件を後続のバッチの参考として使用できます。

このアプローチは、同じパイプ仕様の複数の納品が必要なプロジェクトに特に役立ちます。

加工とカスタム供給

設置場所が異なれば、必要なパイプの長さや端部の状態も異なります。 Rongheng は、確認された図面または仕様に基づいてさらなる加工を手配できます。

利用可能な処理には次のものが含まれます。

●定長カット

●パイプ端面取り加工

●内壁研磨

● その他の合意された処理要件

大量のエンジニアリング注文の場合、購入者は見積もりの​​前に、必要なパイプのグレード、サイズ、壁の厚さ、長さ、使用温度、使用圧力、サービス媒体、および検査要件を提供する必要があります。

これにより、パイプの仕様を直径と肉厚のみに基づいて見積もるのではなく、実際の用途に適合させることができます。

購入者が注文前に確認すべきこと

高温での使用については、購入前に次の情報を確認する必要があります。

供給と配送

栄恒智能製造（天津）輸出入有限公司は、天津格富鋼鉄の国際販売プラットフォームとして運営されており、主要な鉄鋼生産・流通地域である天津市大秋荘の鉄鋼製造リソースと連携しています。

供給範囲は、シームレス鋼管、溶接鋼管、亜鉛メッキ管、鋼形材、太陽光発電取り付け製品をカバーしています。これにより同社は、標準的な鋼管の購入と、特定の材料、寸法、加工、検査要件を伴うプロジェクトの注文の両方に対応できるようになりました。

大量注文の場合は、パイプの仕様、数量、加工要件、納期計画に従って生産スケジュールを確認します。その目的は、供給されたパイプを製造から出荷まで承認された購入仕様と一致させることです。

よくある質問

Q1：普通継目無炭素鋼管と高温用継目無炭素鋼管の違いは何ですか？

主な違いは単にパイプがシームレスかどうかではありません。長期にわたる高温使用では、材料グレード、製造規格、機械的特性、動作温度、圧力を総合的に考慮する必要があります。汎用シームレスパイプを自動的に連続高温使用に適したものとして扱うべきではありません。

Q2: このパイプは400℃の蒸気に使用できますか?

はい、GB 3087 または ASTM A106 Gr.B に準拠した 20G は、提供された選択スキームの 350 ～ 425°C の連続高温範囲として考慮できます。最終的な選択では、設計圧力、壁の厚さ、動作期間、および該当するエンジニアリング要件も考慮する必要があります。

Q3: 425℃で10MPaに耐えられますか？

高温仕様圧力は425℃一定温度で10MPaです。実際のプロジェクト設計では、パイプの寸法、材料グレード、設計コード、および動作条件に対して圧力要件を検証する必要があります。

Q4: 固定長の高温シームレスパイプを供給できますか?

はい。確定したオーダーに応じて定長カットが可能です。必要に応じてパイプ端面取りや内壁研磨も承ります。

Q5: 非破壊検査・検査書類は提供してもらえますか？

はい。注文とプロジェクトの要件に応じて、非破壊試験と検査の文書を手配できます。購入者は、生産前に必要な検査レベルを指定する必要があります。

Q6: 見積もりにはどのような情報を提供すればよいですか?

最も有用な情報は、材料グレード、適用規格、外径、肉厚、パイプ長さ、使用温度、使用圧力、使用媒体、数量、および検査要件です。追加の処理が必要な場合は、図面またはプロジェクト仕様書も提供できます。

Q7: このパイプは450℃以上の温度に適していますか?

いいえ。450°C を超える長期使用は、この選択スキームにおける炭素鋼パイプの推奨範囲外です。 15CrMoG や 12Cr1MoVG などの耐熱合金鋼は、高温での使用について評価する必要があります。

Q8：高温配管はどのように設置すればよいですか？

配管システムには熱膨張に対する十分な余裕が必要です。高温フランジと適切なシール材を選択する必要があり、設置中に冷たいパイプを無理に位置合わせしないでください。適切に取り付けると、動作中の熱応力、変形、漏れを制御できます。

Q9: パイプはどのくらいの期間連続使用できますか?

付属の製品仕様書には、故障のない連続運転で 8 年以上の耐用年数が記載されています。実際の耐用年数は、動作温度、圧力、媒体、腐食条件、熱サイクル、設置およびメンテナンスによって異なるため、予想耐用年数を決定する前にプロジェクトの条件を評価する必要があります。

プロジェクト供給にRonghengを選ぶ理由?

このタイプのパイプの場合、購入の決定は通常、トンあたりの価格以上のものに基づいて行われます。材料グレード、温度定格、肉厚、検査要件、処理およびバッチの一貫性はすべて、パイプが受け入れられ、正しく設置できるかどうかに影響します。

Rongheng は、天津の鉄鋼製造リソースと国際的なプロジェクト供給の経験を組み合わせ、標準仕様だけでなく、固定長の切断、面取り、研磨、その他の確認済みの加工要件もサポートしています。

高温パイプラインプロジェクトの場合、購入者は最初に動作温度、圧力、媒体、および必要な標準を提供できます。 Rongheng は、利用可能なパイプの仕様を購入要件と照合し、製造前に適切な材料、検査、納品条件を確認できます。
