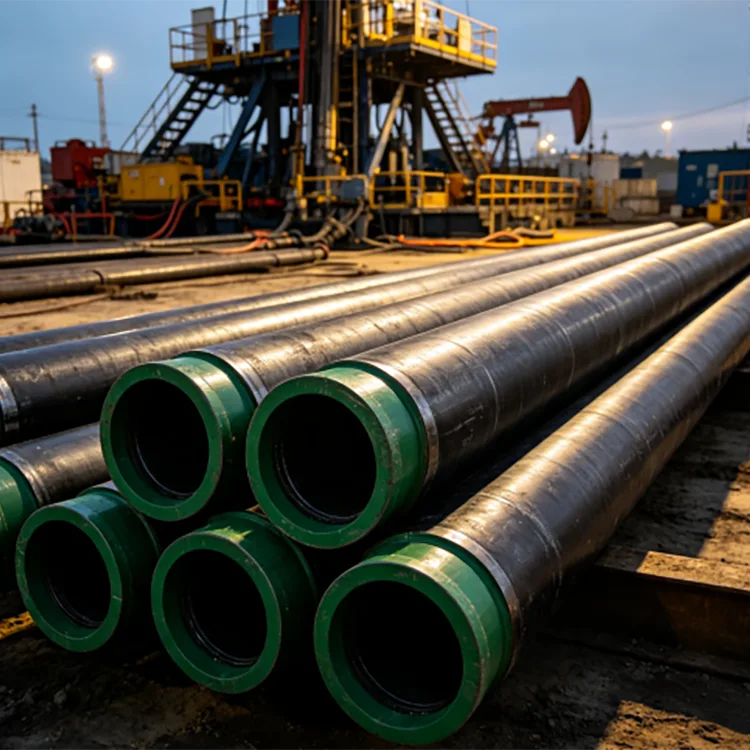

油田シームレスケーシングパイプ

油田のシームレスケーシングパイプは掘削井に設置され、所定の位置にセメント固定されます。生産された流体を運ぶために通常ケーシング内に配置されるチューブとは異なり、ケーシングは坑井構造の一部のままであり、地層圧力、セメント結合、掘削および生産作業による負荷に耐える必要があります。

油田の注文の場合は、グレード、外径、肉厚、接続、長さ、および検査要件を一緒に指定する必要があります。ケーシングの性能は鋼種だけでは判断できません。

規格と仕様

API 5CT は、油井およびガス井で使用されるケーシングおよびチューブの主要な国際仕様です。最新の API 5CT 版は第 11 版で、2025 年に付録が発行されます。

中国のプロジェクトでは、GB/T 19830-2023 が、油井およびガス井のケーシングまたはチューブとして使用される鋼管の現在の国家規格です。これは 2024 年 3 月 1 日に発効し、GB/T 19830-2017 に置き換わりました。

実際のケーシングのサイズと性能評価は、坑井の深さだけからではなく、坑井プログラム、ケーシングの設計、および適用される規格から選択する必要があります。

鋼種の選択

J55 および K55 は、井戸の状態でより高強度のグレードが必要ない従来のケーシング用途に一般的に使用されます。 K55 は、J55 よりも高い指定降伏強度レベルを提供し、設計で必要な場合に選択できます。

N80は、従来のスイートサービス井戸でより高い強度が必要な場合に使用されます。 N80 は、自動的に厳しいサービス条件に適しているものとして扱われるべきではありません。

L80 は、制御された硬度とサワーサービス要件が指定されている場所で広く使用されています。正確な L80 グレードと認定要件は、購入仕様書で確認する必要があります。

P110 は、設計により高強度グレードが必要な、より深い坑井や高負荷坑井など、要求の厳しいケーシング設計に高い強度を提供します。

Q125は高強度ケーシング用途に使用されます。これは、すべてのウェルで単に P110 の代替となるわけではありません。崩壊、破裂、アキシアル荷重、温度、および接続性能をチェックする必要があります。

油田シームレスケーシングパイプの選択は井戸の設計から始まります

実際のケース選択シーケンスは次のとおりです。

坑井の深さと荷重 → 地層圧力 → 腐食状態 → ケーシングのサイズ → 肉厚 → 鋼種 → 接続タイプ → 長さと検査要件。

より深い井戸には自動的に最高級の鋼が必要になるわけではありません。ケーシングストリングは、実際の穴あけ、セメント固定、および製造条件下で、崩壊、破裂、および軸方向の荷重をチェックする必要があります。

腐食およびサワーサービスの選択

H₂S を含む井戸の場合、材料の選択には、耐硫化物応力亀裂性と硬度の制御に特に注意を払う必要があります。標準の高強度グレードは、指定された保守サービス環境への適合性を確認せずにアップグレードまたは代替するべきではありません。

CO₂、塩化物、その他の腐食条件の場合、従来のケーシンググレードに加えて、耐食合金やその他の対策が必要となる場合があります。実際の温度、圧力、流体組成、および水の化学的性質を技術仕様に含める必要があります。

ねじ接続

この接続は、単なる端部仕上げオプションではなく、油田シームレスケーシングパイプシステムの一部です。

STC は一般に、ウェル条件と設計により従来の接続が可能な短いねじおよびカップリングの用途に関連付けられます。

LTC はより長いねじの係合を提供し、従来のケーシング用途の幅広い範囲で使用されます。

BTC はバットレスねじプロファイルを使用しており、より高い接続負荷容量が必要な場合に広く使用されています。

水平坑井、高圧ガス坑井、大排気量坑井、その他の要求の厳しい用途では、密閉性と機械的性能を向上させるためにプレミアム接続を指定できます。 VAM、FOX、およびその他の独自の接続は、顧客が指定した接続設計またはライセンス要件に従ってのみ提供される必要があります。

長さの選択

通常、ケーシングは API 範囲の長さで提供されます。

正確な範囲と長さの要件は、該当する API 5CT テーブルと購入仕様に従う必要があります。ジョイントが長いとケーシングストリングの接続数が減る可能性がありますが、輸送と取り扱いの要件も考慮する必要があります。

典型的な油田用途

表面および中間ケーシング

上部坑井を支持し、地層を隔離し、後続の掘削セクションの基礎を提供するために使用されます。

プロダクションケーシング

生産期間を通じて設置され、最終的な坑井構造の一部として使用されます。

深部高圧井戸

崩壊、破裂、軸方向の荷重がより厳しい場合は、より高強度のグレードと適切な壁厚を選択できます。

水平井戸と頁岩井戸

ケーシングの選択では、従来のケーシング設計に加えて、曲げ、トルク、抗力、接続性能、および水圧破砕荷重を考慮する必要があります。

製造・検査

シームレスケーシングは、鋼ビレットから熱間圧延または穿孔プロセスを経て製造され、その後、指定された規格に従って仕上げ、寸法検査、ねじ加工が行われます。

検査には、該当する仕様および発注書の要求に応じて、化学組成、引張特性、該当する場合の硬度、寸法検査、ドリフト検査、水圧試験および非破壊検査が含まれる場合があります。

接続性能は正確な機械加工、ゲージ、カップリングの適合に依存するため、ねじの寸法とゲージも重要です。

供給と加工

ご希望の鋼種、外径、肉厚、ねじの種類、長さに応じたケーシングをご提供いたします。ご指定の接続に合わせてねじ込みタイプとカップリングタイプをご用意しております。

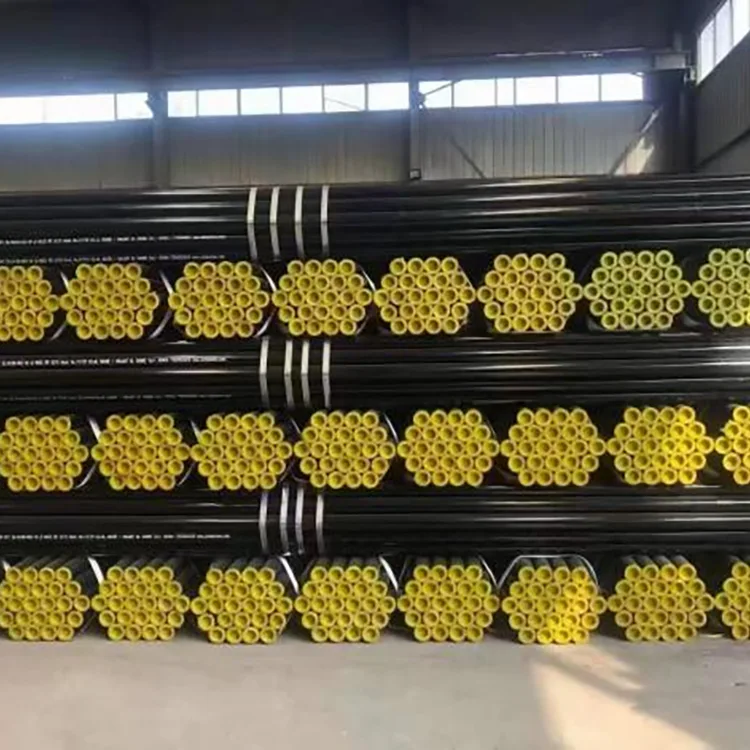

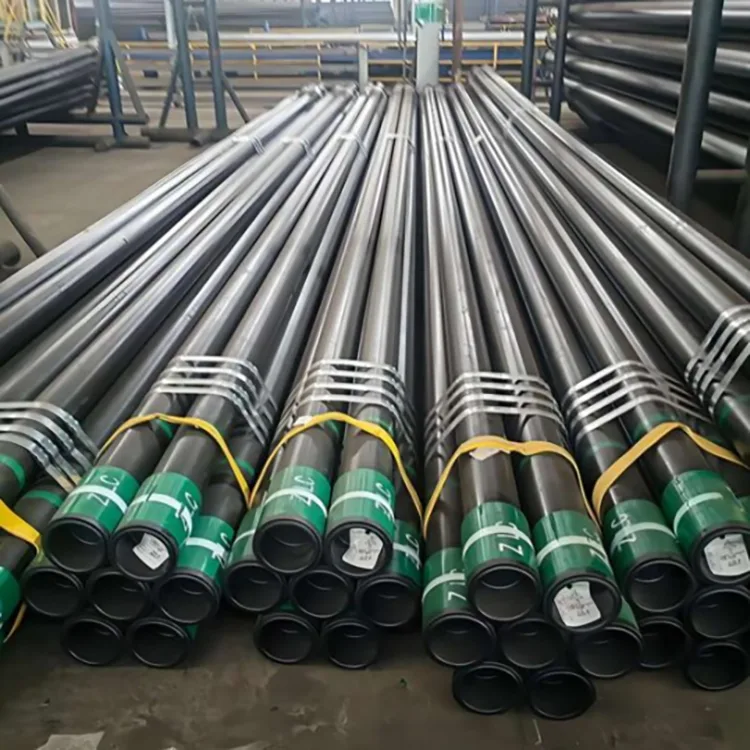

輸出注文の場合、必要に応じてスレッドプロテクターやエンドプロテクションを使用して、ケーシングを束ねてコンテナまたはブレークバルク輸送用に梱包することができます。

プロジェクトの注文には、顧客の要件に応じて検査文書や SGS、BV、TÜV などの第三者検査手配を含めることもできます。

よくある質問

Q1: 油田のケーシングはすべてシームレスですか?

いいえ。API 5CT には、シームレス ケーシング製品と電気溶接ケーシング製品の両方が含まれます。プロジェクトで特にシームレスなケーシングが必要な場合は、購入仕様書に製造タイプを明確に記載する必要があります。

Q2: 油田のシームレスケーシングパイプにはどの規格を使用すればよいですか?

API 5CT は、国際的な石油およびガス プロジェクトで広く使用されています。中国の国家標準プロジェクトでは、GB/T 19830-2023 がケーシングまたはチューブ用の鋼管を対象とする現在の標準です。

Q3: J55、N80、L80、P110、または Q125 はどのように選択すればよいですか?

どちらを選択するかは、筐体の設計負荷と使用環境によって異なります。 J55 と K55 は従来のアプリケーションでは一般的です。 N80 と P110 はより高い強度を提供します。 L80 は通常、サービス要件が適用される場合に指定されます。 Q125は高強度用途に使用されます。最終的な選択は、坑井の設計と該当する仕様に基づいて行う必要があります。

Q4: N80 または P110 は酸っぱい井戸でも使用できますか?

H₂S サービス用のケーシングを強度のみに基づいて選択しないでください。保守サービスの適合性は、グレード、硬度、材料の状態、環境要件によって異なります。ケーシングは、該当するサワーサービス要件に従って指定する必要があります。

Q5: ケーシング、チューブ、ドリルパイプの違いは何ですか?

ケーシングは設置され、坑井を支持し隔離するためにセメントで固定されます。チューブは、生成された流体を運ぶためにケーシングの内側に配置されます。ドリルパイプは掘削中に使用され、掘削作業後に取り外されます。

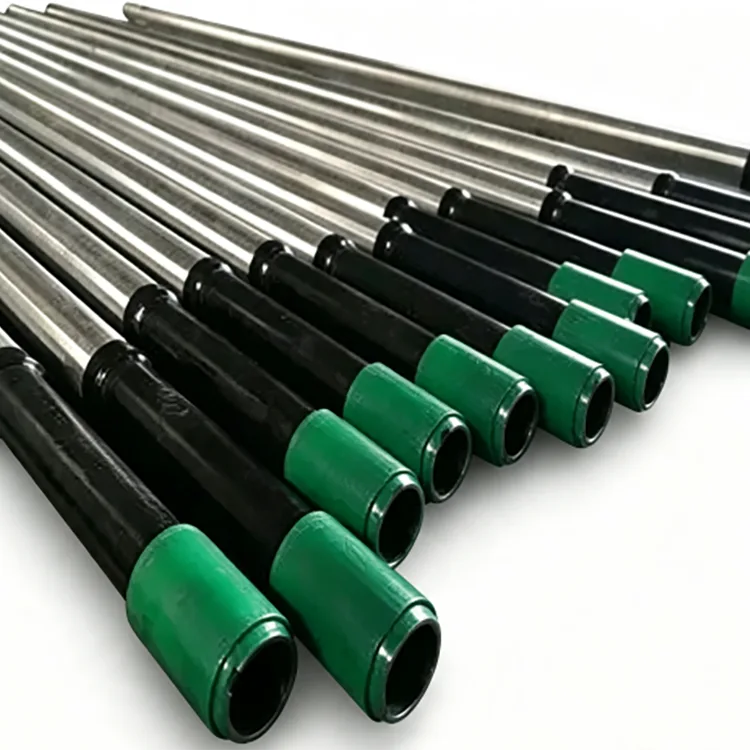

Q6: ネジやカップリングを備えたケーシングを供給できますか?

はい。ケーシングには、指定された API スレッド タイプまたはプロジェクト指定のプレミアム接続を、カップリング、スレッド プロテクター、および必要な検査文書とともに提供できます。
