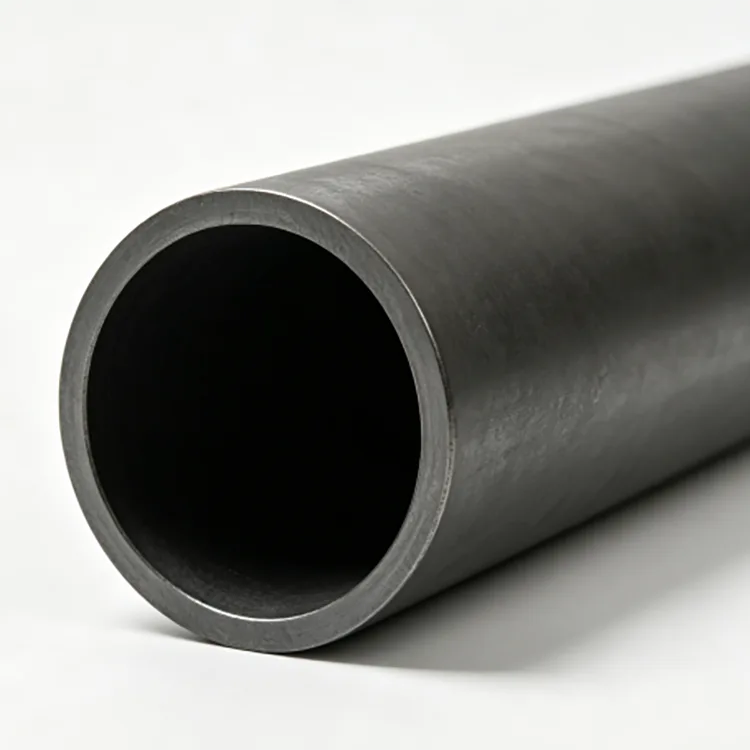

パイプラインシステム用炭素鋼継目無管

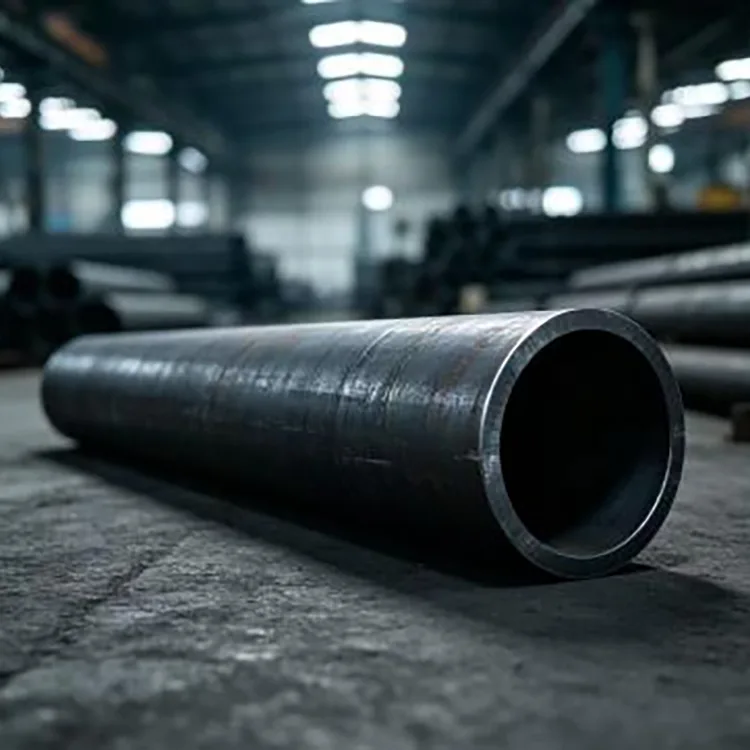

パイプライン システム用の炭素鋼シームレス パイプは、縦方向の溶接シームを備えた鋼ストリップではなく、固体鋼ビレットから製造されます。ビレットは加熱され、穴を開けて中空のシェルを形成し、その後圧延または冷間引抜きして必要な直径と壁厚を実現します。

パイプラインシステムにおいてシームレスパイプが使用される主な理由は、単に「強度が高い」というだけではありません。その構造により、溶接パイプに見られる縦方向の溶接シームが除去されます。これは、特定の高圧、高温、または重要な用途での重要な考慮事項となる可能性があります。

完成したパイプは、黒色の状態で供給され、酸洗および不動態化、研磨、防錆油のコーティング、またはその他の合意された表面保護処理が施されています。最終的な仕様は、媒体、温度、圧力、接続方法、および該当するパイプライン規格に基づいて決定する必要があります。

設計範囲

材料

20# 炭素鋼は、一般的な流体輸送や従来の機械用途によく使用されます。

Q235B は、設計でこのグレードが必要な一般的な構造およびサポート用途に適しています。

Q345B は、適用されるパイプの仕様に応じて、より高い強度が必要な用途に検討できます。

A106 Gr.B は、高温用途で使用される継目無炭素鋼管として一般的な選択肢です。 ASTM A106/A106M-26 は、高温使用用のシームレス炭素鋼パイプを対象としており、機械試験、静水圧試験、および非破壊電気試験の要件が含まれています。

A53 Gr.B は、シームレスパイプと溶接黒パイプおよび溶融亜鉛メッキパイプの両方をカバーするより広範なパイプ仕様に属しているため、購入者は必要な製品がシームレスであることを明確に示す必要があります。 ASTM A53/A53M-24 は NPS 1/8 から NPS 26 までをカバーしており、静水圧およびその他の検査要件が含まれています。

最初に標準を選択してください

異なる規格は異なるサービスを対象としています。

中国の一般的な液体輸送では、GB/T 8163-2018 が液体サービス用シームレス鋼管の現在の規格です。

高温サービス向けの ASTM A106/A106M は、特に高温サービス用のシームレス炭素鋼パイプを対象としています。

石油分解および関連する石油化学炉、熱交換器および圧力配管用途については、GB 9948-2013 が石油分解用シームレス鋼管を対象としています。

このため、パイプラインの調査では、外径と壁の厚さだけでなく、使用媒体と動作温度を記載する必要があります。

圧力と温度

供給される製品範囲は 0.6 ～ 32 MPa および -20°C ～ 450°C をカバーしていますが、これらをすべてのパイプに対する 1 つの汎用定格として扱うべきではありません。

許容圧力は、外径、肉厚、鋼種、設計温度、腐食代、継手の構成、および準拠する設計コードによって異なります。

温度も材料の性能に影響を与えます。常温水に適した配管でも、肉厚が同じだからといって自動的に高温蒸気に使用できるわけではありません。

したがって、高温システムの場合は、購入前に材料規格と設計コードを確認する必要があります。

なぜシームレスパイプなのか?

縦方向の溶接がないことは、パイプ壁が周囲に連続した本体を提供する必要がある用途に役立ちます。

多くの通常の低圧システムでは、溶接パイプの方が経済的です。

圧力、温度、サービスの重要性、または該当する規定により、プロジェクトでシームレス仕様が必要な場合、シームレス パイプの重要性が高まります。

この区別は調達において重要です。 「シームレス」は、パイプの外観に基づく仮定ではなく、エンジニアリング設計で要求される場合、購入仕様の要件である必要があります。

パイプラインの流れ

流体輸送の場合、圧力損失は内径、パイプの長さ、流量、流体の粘度、継手、内面の状態に影響されます。

内径が大きくなると流速と摩擦損失が減少しますが、内径が小さくなるとポンピング需要が増加します。

このため、パイプのサイズは、必要な流量と許容される圧力降下に基づいて決定する必要があります。壁の厚さは、圧力と機械的要件について個別にチェックする必要があります。

肉厚

耐圧性を提供し、必要に応じて腐食許容量を考慮し、機械的剛性に貢献し、パイプラインの外部負荷容量に影響を与えます。

供給範囲は 1 ～ 50 mm で、適切なプロジェクトの注文に応じて SCH 圧力シリーズが利用可能です。

壁が厚いほど自動的に優れているわけではありません。これにより、材料の重量が増加し、コストが増加し、場合によっては溶接や曲げの要件が増加します。正しい厚さは、設計圧力、温度、材料グレード、および腐食代から決定される必要があります。

パイプラインアプリケーション

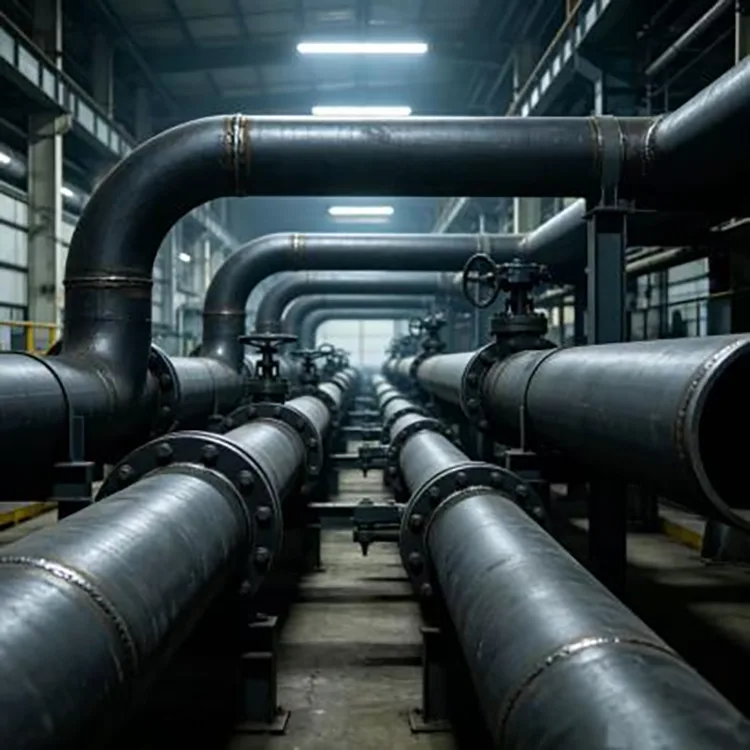

パイプライン システム用炭素鋼シームレス パイプは、いくつかの産業システムで使用されています。

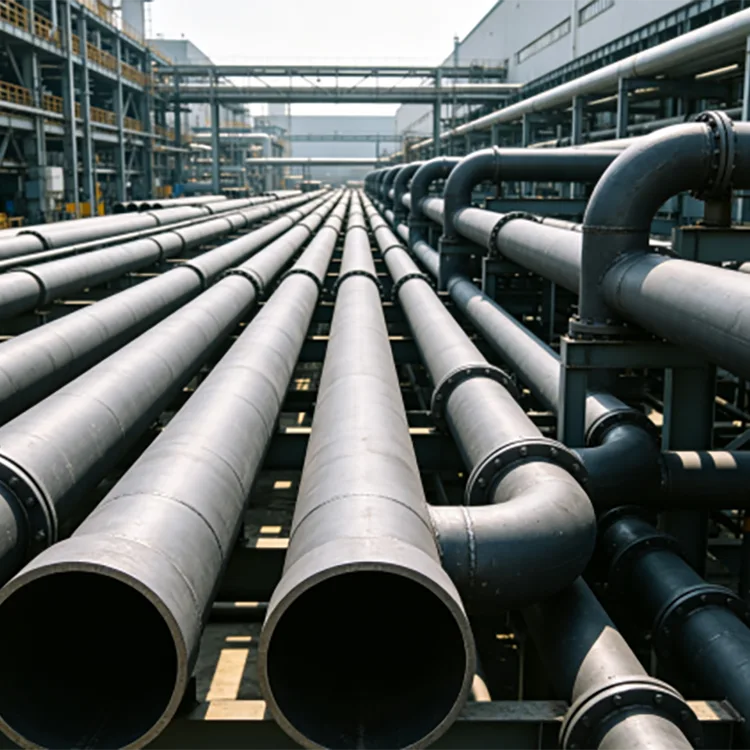

発電所では、材料と温度定格が適切であれば、選択された蒸気、水、および補助配管システムに使用できます。

化学プラントでは、適切な材料を選択してプロセス配管、熱伝達システム、機器の接続に使用されます。

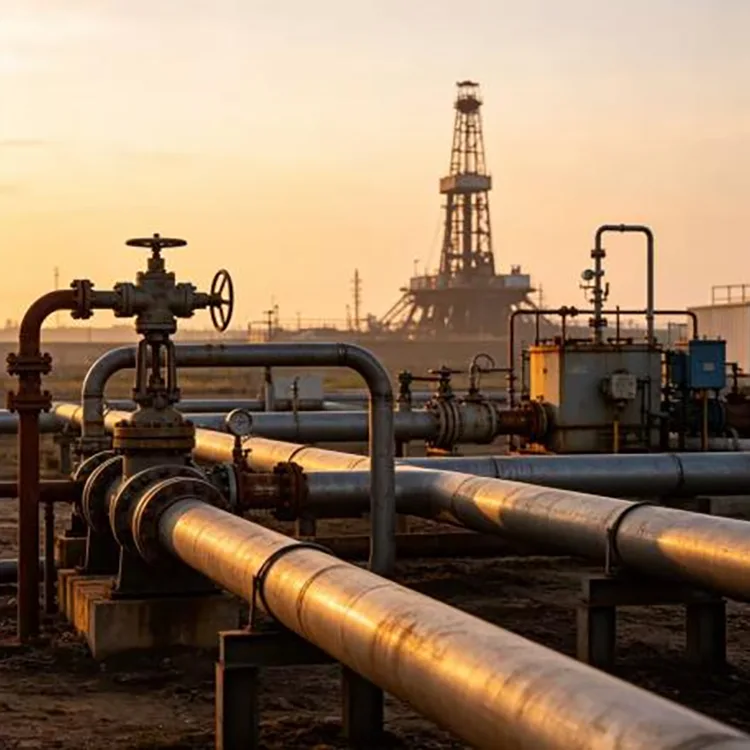

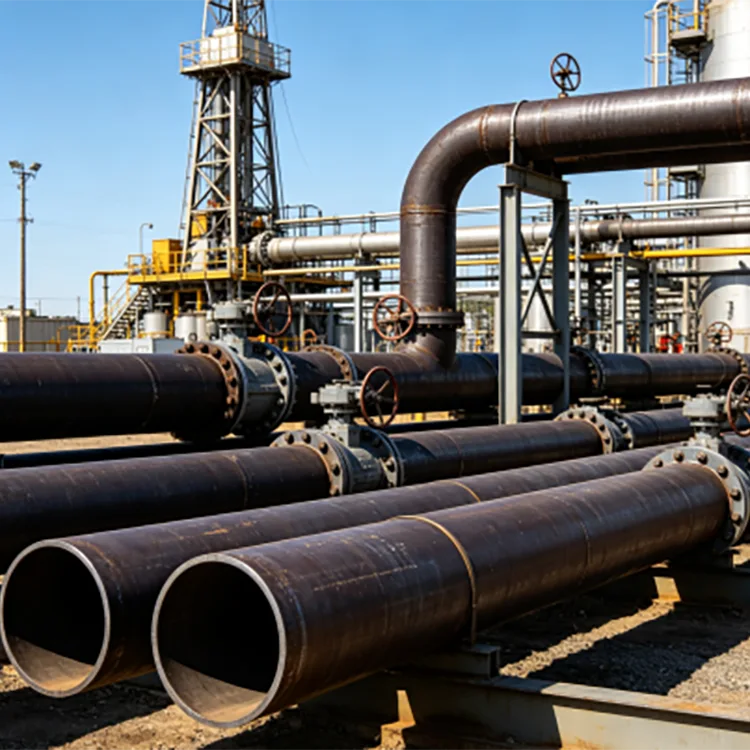

石油およびガス施設では、指定されたグレードと規格が許可する場合、選択された圧力およびプロセス ラインでシームレス パイプを使用できます。

機械装置では、油圧配管、機器配管、耐圧接続として機能します。

産業用ユーティリティでは、該当するサービス要件に従って、圧縮空気、水、その他のプロセス媒体に使用されます。

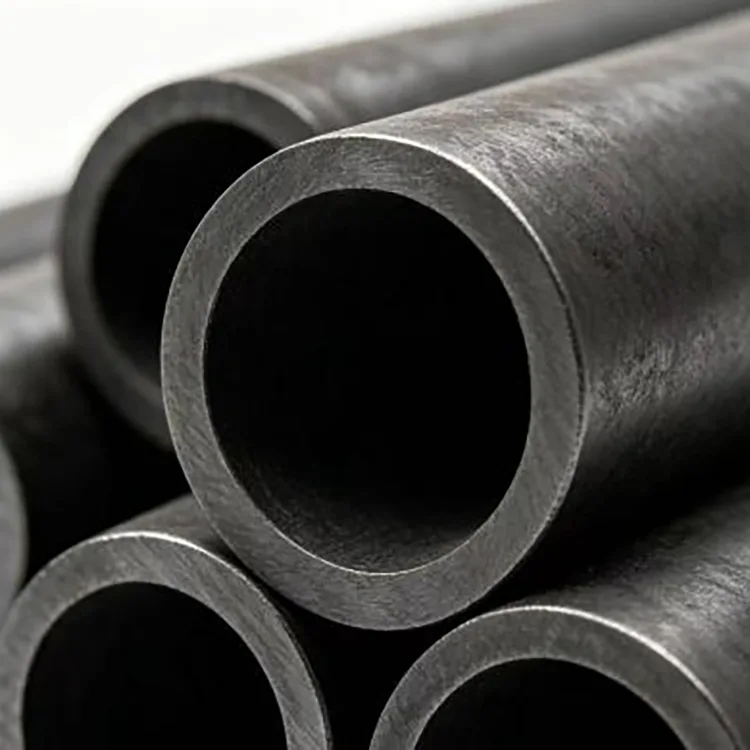

高温サービス

高温パイプラインの場合は、温度要件から逆算してパイプを選択する必要があります。

ラインが高温の蒸気やその他の高温のプロセス媒体を運ぶ場合、購入者は材料グレード、設計温度、圧力、断熱材の配置、および拡張許容値を確認する必要があります。

ASTM A106/A106M-26 は特に高温使用用のシームレス炭素鋼パイプを対象としており、適切に指定された場合、パイプが曲げ、フランジ加工、溶接などの作業に適していることを要求します。

呼び径が同じという理由で、汎用流体管を高温グレードと置き換えることはできません。

埋設されたパイプライン

シームレス鋼管は埋設パイプライン システムで使用できますが、黒色の鋼表面は長期的な地下腐食保護を提供しません。

埋設サービスの場合、プロジェクト設計に応じて、外部保護には適切な防食コーティング、ラッピング システム、または陰極防食手段が含まれる場合があります。

土壌自体が重大な腐食源となる可能性があります。水分含有量、pH、塩分、排水、迷走電流の状態はすべて、必要な保護に影響します。

パイプラインが内部に腐食性媒体を運ぶ場合は、内部材料の適合性も考慮する必要があります。

表面オプション

パイプはさまざまな表面状態で供給できます。

黒: 多くの製造および工業用配管用途における通常の未処理の状態。

酸洗いおよび不動態化: よりきれいな表面が必要な場合に役立ちます。

研磨済み: 表面仕上げが特定の役割を果たす用途に選択されます。

防錆油：保管や輸送時の保護に役立ちます。

溶融亜鉛メッキ: 外部大気腐食保護が必要な適切な用途に利用可能です。

最終的な表面処理は、一般的なアップグレードとして適用するのではなく、媒体や使用環境に応じて選択する必要があります。

端部と製造

パイプラインの設置では、接続方法に応じてパイプ端を準備できます。

プレーンエンドは特定の溶接接続に適しています。

面取りされた端部は突合せ溶接用に準備できます。

ねじ端は、適切な小径用途に合わせて配置できます。

パイプラインの図面がすでに完成している場合、固定長の切断により現場での製作も削減できます。

パイプが圧力システムに溶接される場合、端部の準備はプロジェクトの溶接手順と継手の設計に従う必要があります。

検査

圧力パイプラインの場合、外観検査だけでは十分ではありません。

検査計画には、材料検証、寸法測定、目視検査、水圧試験、および選択した規格に従った適切な非破壊検査が含まれる場合があります。

ASTM A106/A106M-26 には、引張、曲げ、平坦化、静水圧および非破壊電気試験の要件が範囲内に含まれています。

ASTM A53/A53M-24 には、その仕様の対象となるパイプの引張、曲げ、平坦化、静水圧および非破壊電気試験の規定も含まれています。

プロジェクトの注文の場合、バイヤーは出荷後にテストを追加するのではなく、生産前に必要なテストを定義する必要があります。

品質管理

材料は、鋼材の入荷から完成したパイプの検査まで検査されます。

化学組成と材料の同一性は、指定されたグレードに対して検証されます。完成品検査では、直径、肉厚、長さ、真直度がチェックされます。

重要な注文の場合、追加検査には、選択した規格に従った水圧試験や非破壊検査が含まれる場合があります。

材料証明書は実際の製造バッチと一致する必要があります。プロジェクトに独立した検証が必要な場合は、出荷前に第三者による検査を手配できます。

用途別パイプの選定

これらはパイプライン設計の代替ではなく、調達の指示です。

製造ルート

シームレスパイプの製造ルートは、固体ビレットから始まります。

鋼ビレット → 再加熱 → 回転穿孔 → 熱間圧延/サイジング → 必要に応じて熱処理 → 矯正 → 切断 → 検査 → 仕上げ → 梱包

一部のサイズと仕様では、より厳密な寸法と表面要件を達成するために、熱間加工段階の後に冷間引抜または冷間圧延を使用できます。

実際の製造ルートはパイプサイズ、グレード、注文規格によって異なります。

当社を選ぶ理由

天津大秋庄鉄鋼供給ネットワークは、プロジェクトの注文に応じて調達、検査、切断、パイプ加工、物流をサポートしています。

利用可能な範囲は、外径 21 ～ 630 mm、肉厚 1 ～ 50 mm をカバーし、標準長さは 6 m および 12 m、プロジェクト要件に合わせてカスタム長も用意されています。

材料は、選択した規格でグレードが許可される 20#、Q235B、Q345B、A106 Gr.B、A53 Gr.B など、目的の用途に合わせて手配できます。

パイプライン プロジェクトの場合、注文には、納品前に切断、面取り、表面処理、その他の合意された処理が含まれる場合があります。

材料証明書と検査記録は購入要件に従って提供でき、独立した検証が必要なプロジェクトには第三者による検査も利用できます。

輸出注文の場合、パイプの結束、湿気を考慮した保護、コンテナの積み込み、書類作成などを天津の物流ネットワークを通じて調整できます。

調達情報

有益な情報には、パイプラインの媒体、設計圧力、設計温度、パイプ規格、鋼種、外径、壁厚、長さ、数量が含まれます。

例えば：

GB/T 8163 / 20# / シームレス / 114.3 × 8 mm / 6 m / 水道管 / 100 MT

高温サービスの場合:

ASTM A106 Gr.B / シームレス / 8 インチ / SCH40 / 12 m / 高温プロセスライン

この情報により、サプライヤーは直径だけで注文を照合するのではなく、正しい製品を識別することができます。

よくある質問

Q1.なぜ溶接管ではなく継目無管を使用するのでしょうか?

シームレスパイプには縦方向の溶接継ぎ目がなく、多くの圧力、温度、重要なサービス用途に仕様化されています。プロジェクトコードや運用条件により必要かどうかが異なります。

Q2.どのような材料が利用可能ですか?

供給される範囲には、該当する製品規格に従って、20#、Q235B、Q345B、A106 Gr.B、および A53 Gr.B が含まれます。

Q3.高温の蒸気に使用できるパイプですか？

はい、選択した材料と規格が設計温度と圧力に適している場合に可能です。 ASTM A106 は、特に高温用途のシームレス炭素鋼パイプを対象としています。

Q4.最高使用圧力はどれくらいですか?

供給される製品の参考範囲は 32 MPa に達しますが、許容使用圧力は実際の直径、肉厚、材質、温度、設計コードから計算する必要があります。

Q5.パイプはどの温度範囲まで対応できますか?

提供される基準範囲は -20°C ～ 450°C です。これは、すべてのグレードとサイズに共通の評価ではありません。実際の許容使用温度は、該当する材料規格と設計コードによって決まります。

Q6.パイプを地下に埋設して使用することはできますか?

はい、ただし、未処理の炭素鋼は通常、埋設用途に適した外部腐食保護を受ける必要があります。腐食設計では、土壌の化学的性質と水分の状態を考慮する必要があります。

Q7. SCH40 または他の圧力壁の厚さを提供できますか?

はい。 SCH40 などの圧力シリーズの壁厚は、選択したパイプ サイズと規格に適合する場合に提供できます。

Q8.パイプの切断や面取りはできますか？

はい。パイプラインの図面や溶接要件に応じて、固定長の切断と端面取りを手配できます。

Q9. A106 Gr.Bの代わりにQ235Bを使用できますか?

自動置換としてではありません。グレードは異なる仕様に属し、異なる要件を持っています。パイプはパイプライン設計で指定された基準を満たしている必要があります。

Q10.中国の通常の流体輸送用継目無管にはどのような規格が使用されていますか?

GB/T 8163-2018 は、液体サービス用シームレス鋼管の現在の中国規格です。

Q11. A53 Gr.Bはシームレスパイプのグレードですか?

A53/A53Mはシームレスパイプと溶接パイプの両方をカバーします。シームレスパイプが必要な場合は、注文書にシームレス製品を明示的に指定する必要があります。

Q12.どのような検査書類を提供できますか?

材料証明書、寸法検査記録、合意された試験報告書を提供できます。プロジェクトの仕様に応じて、水圧試験、非破壊試験、第三者検査を手配できます。
