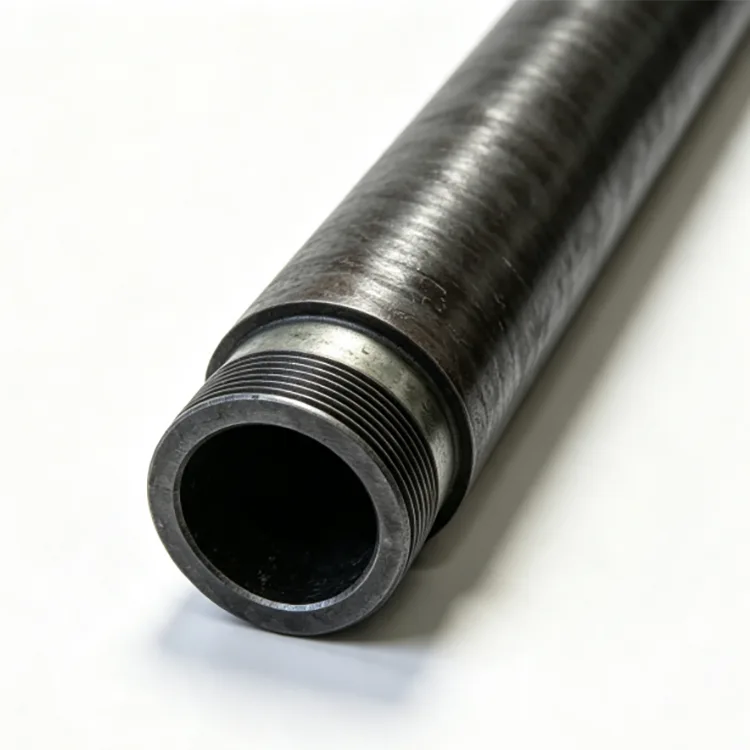

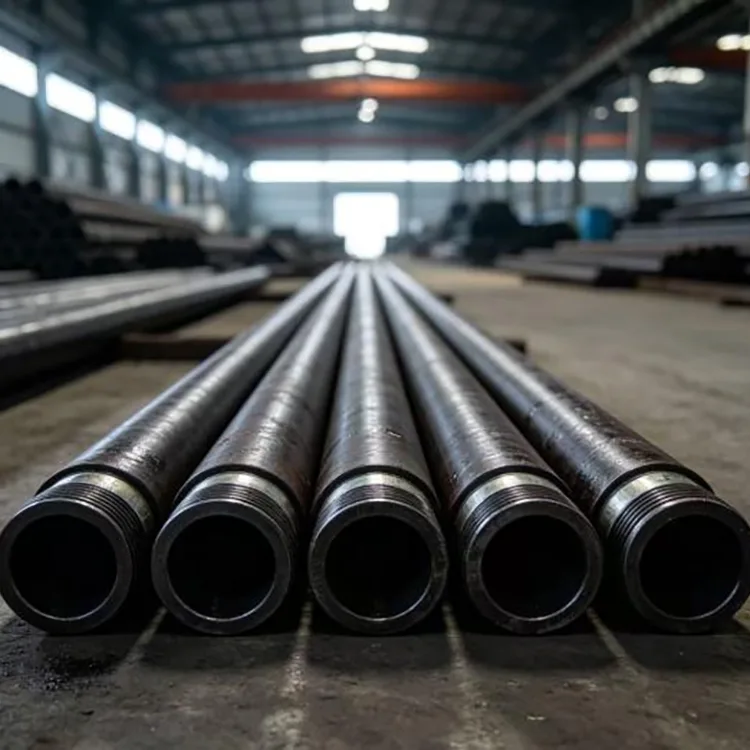

油田用シームレスオイルチューブ

油田用シームレス石油チューブは、生成された流体が地表に移動したり、注入された流体が地層に入るパイプです。したがって、その選択は、内部圧力、流体組成、温度、井戸の深さ、繰り返し行われる改修作業、および接続性能に密接に関係します。

ケーシングとは異なり、チューブは通常、ウェル内に永久的にセメントで固定されません。ケーシング内で取り外し可能な紐を形成しており、メンテナンス、刺激、または修理作業中に引き抜くことができます。

規格と主な仕様

API Spec 5CT は、パイプのサイズ、肉厚、鋼種、端部仕上げなどのケーシングとチューブをカバーしています。現在の API 5CT 第 11 版には、2026 年 6 月の正誤表 3 を含む、その後の追加と正誤表があります。

中国のプロジェクトでは、GB/T 19830-2023 が油井およびガス井のケーシングまたはチューブとして使用される鋼管の現在の規格です。

API 5CT には現在、H40、J55、K55、N80、L80、C90、T95、P110、Q125 などのグレードと、ノンアプセット チューブ (NU)、外部アプセット チューブ (EU)、一体型ジョイント チューブ (IJ) などのチューブ接続がリストされています。

グレードの選択

H40 は、低い強度で十分な特定の低負荷の浅井戸用途に使用できます。

J55 および K55 は通常、従来の井戸に指定されています。多くの場合、井戸でより高い強度グレードを必要としない場合に選択されます。

N80 は、より要求の厳しい従来のサービス向けに高い強度レベルを提供しますが、グレードが高くなれば自動的に厳しい環境に適するわけではありません。

L80 は、制御された材料特性とサワーサービス要件が指定されている場合に一般的に選択されます。注文時に正確な L80 タイプを記載する必要があります。

P110 は、深井戸や要求の厳しい生産条件や刺激条件など、より高い強度が必要な場合に使用されます。

C90 および T95 は、坑井設計に適切な耐用性能も必要な高強度用途に選択できます。

鋼種は、決定要素として深さのみを使用するのではなく、実際の坑井の設計から選択する必要があります。

油井の状態によるオイルチューブの選択

従来の浅いまたは中深さのスイートウェルの場合、J55 または K55 が強度とコストの実用的なバランスを提供します。

坑井の深さ、軸方向の荷重、圧力または刺激荷重が増加する場合、ケーシングおよびチューブの設計に従って N80 または P110 を検討することができます。

H₂S を含む井戸の場合、酸性使​​用条件に合わせてチューブを選択する必要があります。グレード、硬度、熱処理、環境要件がすべて重要です。 API 5CT には、要求の厳しいサ​​ービスで使用されるいくつかのグレードに対する特定の要件が含まれています。したがって、単に高強度グレードを選択するだけでは、適切なサワーサービス資格とはなりません。

CO₂ および塩化物が豊富な環境では、十分な流体条件で必要な場合には、L80 13Cr などの耐食性チューブを検討できます。 API は、ケーシングやチューブとして使用される耐食性合金のシームレス製品についても別の仕様を維持しています。

ねじ接続

チューブ接続は、荷重伝達、シール、および繰り返しの走行および引っ張り操作に耐える能力に影響します。

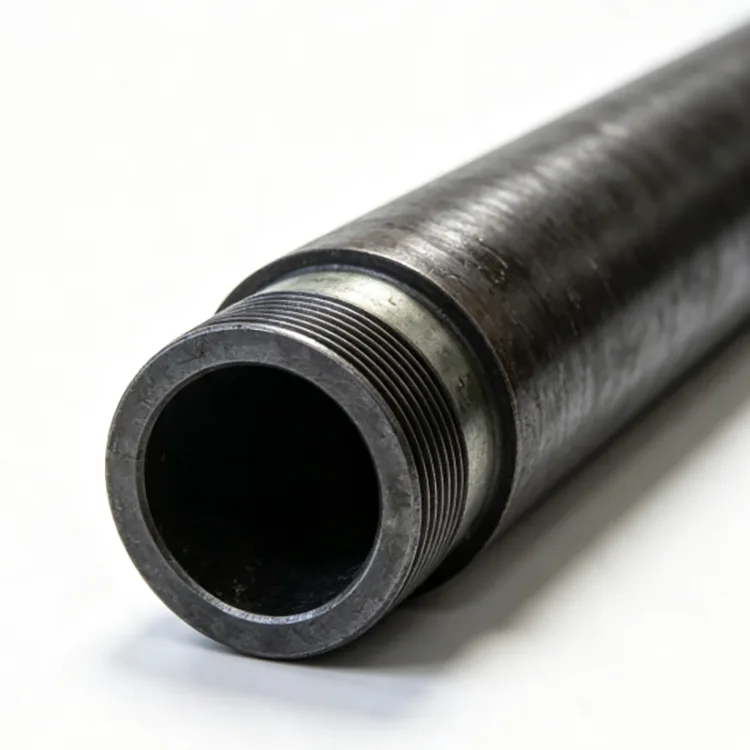

NU ノンアプセットチューブは、チューブ端部がノンアプセットで、接続性能が十分な従来の井戸によく使用されます。

EU 外部アプセット チューブは接続セクションを増やし、より高い引張耐力が必要な場合に一般的に選択されます。

プレミアム接続は、坑井のガスシールの強化、繰り返しの負荷に対するより高い耐性、またはより要求の厳しい圧力および温度性能が必要な場合に使用されます。正確な接続は、一般的な製品説明として独自の接続名を使用するのではなく、プロジェクトによって指定される必要があります。

製造工程

油田用の典型的なシームレス オイル チューブの生産ルートには、鋼ビレットの準備、加熱、穿孔、熱間圧延、サイジング、冷却、矯正、切断、必要に応じて熱処理、ねじ切り加工、最終検査が含まれます。

チューブは使用中に繰り返し組み立てと分解が行われるため、ねじの処理は特に重要です。したがって、ねじの寸法、カップリングのはめあい、端部の状態、およびゲージは指定された規格を満たす必要があります。

検査と品質管理

検査要件はグレード、製品仕様、注文内容によって異なります。これらには、化学組成、引張特性、硬度、寸法検査、ドリフト試験、水圧試験、非破壊検査などが含まれます。

ねじ付きチューブの場合、ねじの検査とゲージ管理も重要です。プロジェクトの要件に応じて、検査記録と第三者検査を手配できます。

チューブとケーシング

チューブとケーシングはどちらも同じ坑井で使用されますが、異なる役割を果たします。

ケーシングは坑井のサポートと地層の隔離を提供し、通常は所定の位置にセメントで固定されます。チューブはケーシング内に設置され、生成または注入される流体の流路を提供します。チューブは修理作業中に回収できます。

外径、荷重、接続および設計機能が異なるため、ケーシングとチューブは互換性がありません。

代表的な用途

石油生産井

原油および関連ガスを生産ゾーンから地表に向けて運ぶために使用されます。

ガス井

圧力、温度、ガス組成、接続部のシール要件に注意して選択されています。

注水井

チューブの材質と接続が注入水の品質と動作条件に適合する必要がある注入ストリングに使用されます。

刺激およびワークオーバー操作

チューブの選択では、繰り返しの実行、引っ張り、圧力サイクル、および刺激負荷を考慮する必要があります。

水平井戸と深井戸

アキシアル荷重、座屈、抗力、接続性能、圧力条件にはさらに注意が必要です。

長さと納期

API 範囲の長さは、ケーシングとチューブのプログラムに応じて選択できます。 R2 は標準的なチューブの注文に広く使用されていますが、坑井の設計と取り扱い条件が許せば、より長い R3 ジョイントを検討することもできます。

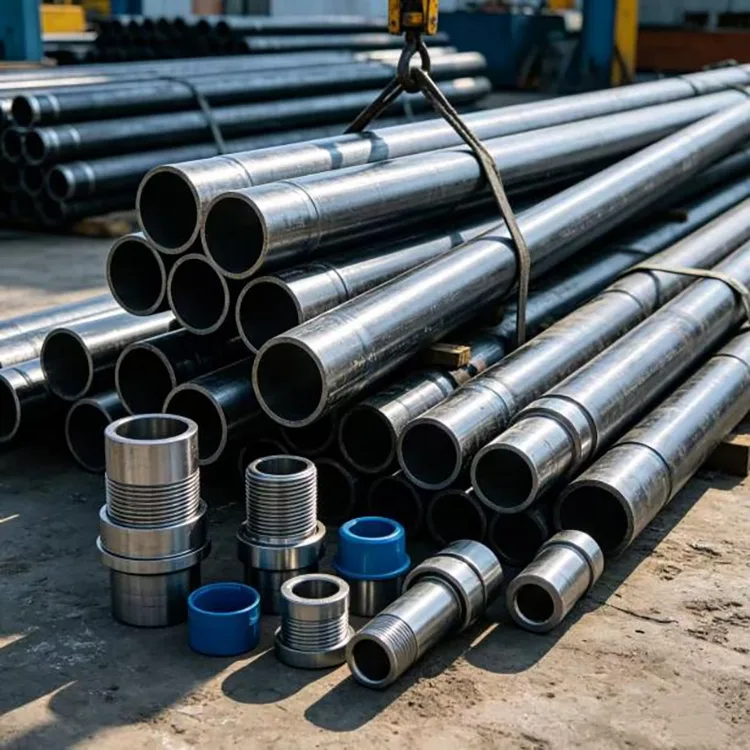

チューブはプレーンエンドまたはネジ付きで供給され、指定された接続に従って結合されます。輸送および保管には、スレッドプロテクターと適切なバンドルが用意されています。

調達情報

お見積りの際は、チューブの規格、グレード、呼び外径、肉厚または重量の指定、接続タイプ、長さの範囲、数量、使用条件をお知らせください。

酸っぱい井戸または腐食性の井戸の場合は、H₂S、CO₂、塩化物、温度および圧力の情報も入手可能な場合は提供します。これにより、深さだけで選ぶのではなく、実際の使用環境に合わせて材質や接続を確認することができます。

よくある質問

Q1: 油田用シームレスオイルチューブとケーシングの主な違いは何ですか?

ケーシングは外側の坑井のサポートおよび地層隔離パイプであり、通常は所定の位置にセメントで固定されています。チューブはケーシングの内側に取​​り付けられ、生成または注入された流体を運びます。点検作業中にチューブを引き抜くことができます。

Q2: 油井に使用できるのはシームレスチューブのみですか?

いいえ。API 5CT は、シームレスおよび電気溶接されたケーシングまたはチューブ製品の両方を対象としています。シームレスチューブが必要な場合は、購入仕様書に製造タイプを明確に記載する必要があります。

Q3: NU チューブと EU チューブのどちらを選択すればよいですか?

NU チューブはアプセット接続を備えており、接続容量が十分な従来の用途に一般的に使用されます。 EU チューブは外側にアセットエンドを備えており、より大きな引張耐力を必要とする用途向けに大きな接続セクションを提供します。 API 5CT は、NU と EU の両方のチューブ接続を認識します。

Q4: P110 チューブは酸っぱい井戸でも使用できますか?

強さだけでサワーサービスへの適性を判断しないでください。 H₂S サービスでは、指定されたグレード、熱処理、硬度、環境条件を確認する必要があります。チューブは、該当するサワーサービス要件に合わせて注文する必要があります。

Q5: 油田用シームレスオイルチューブを選択するにはどのような情報が必要ですか?

基本情報には、チューブのサイズ、壁の厚さまたは重量、鋼種、接続、長さ、数量が含まれます。エンジニアリングを適切に選択するには、坑井の深さ、圧力、温度、流体の組成も提供する必要があります。

Q6: チューブをねじ込み結合して供給できますか?

はい。チューブは、NU、EU、IJ などの指定された API 接続だけでなく、該当する場合にはプロジェクト固有のプレミアム接続も提供できます。
