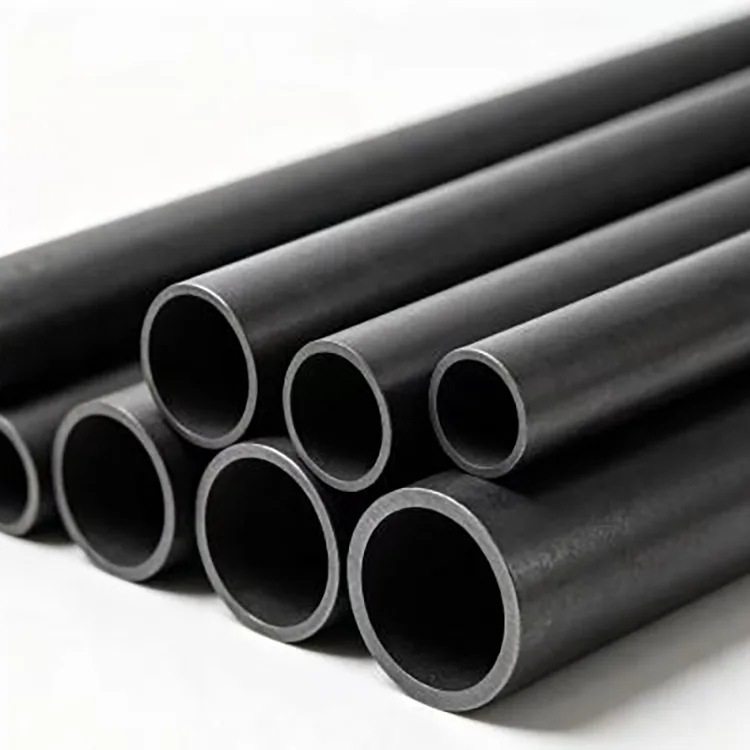

継目無炭素鋼管

継目無炭素鋼管は縦方向の溶接継ぎ目なしで形成されます。熱間圧延パイプは一般に、より大きな直径、より重い壁、および一般的なエンジニアリング用途に選択されますが、冷間引き抜きパイプは、より厳しい寸法公差とより滑らかな表面が必要な場合に使用されます。

パイプは、用途と購入仕様に応じて、中国の GB/T 規格または ASTM、EN、JIS の要件に合わせて供給できます。

規格と材質

GB/T 8162-2018 は引き続き構造用継目無鋼管の現在の中国規格であり、GB/T 8163-2018 は液体サービス用継目無鋼管の現在の規格です。

ASTM A53/A53M-24 はシームレス鋼管と溶接鋼管の両方を対象とし、ASTM A106/A106M-26 は特に高温使用用のシームレス炭素鋼管を対象としています。

一般的な材料には、20#、45#、Q355B (16Mn)、27SiMn、40Cr などがあります。材料の選択は、強度、機械加工性、温度、使用媒体、および製造要件に基づいて行う必要があります。

サイズ範囲

特別な寸法、厚肉パイプ、およびプロジェクト固有の公差は、図面または技術仕様に従って製造できます。

熱間圧延か冷間引抜か?

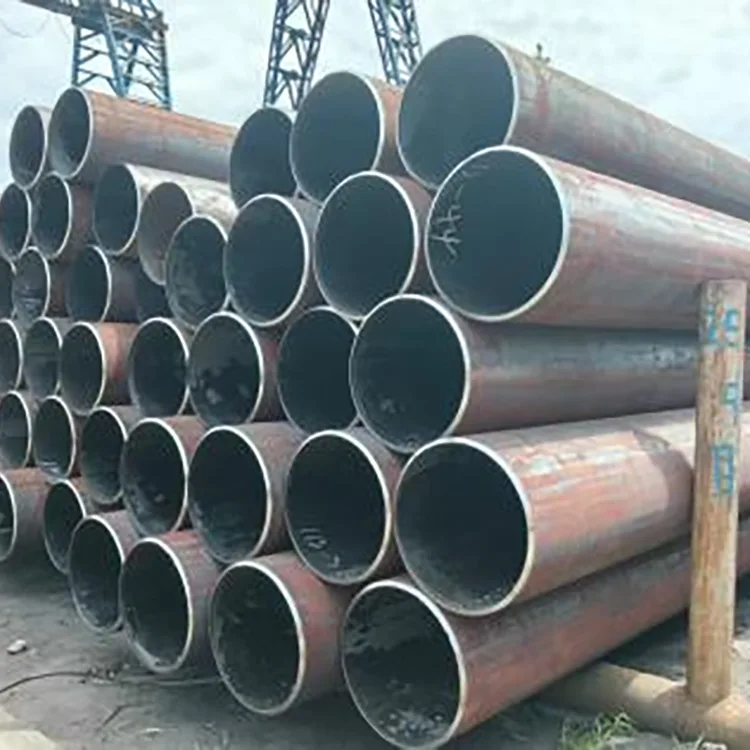

大口径で厚肉の要件の場合、通常は熱間圧延シームレスパイプがより現実的な選択肢となります。非常に厳しい寸法公差が要求されない構造部材、エンジニアリング機器、および一般産業用途で広く使用されています。

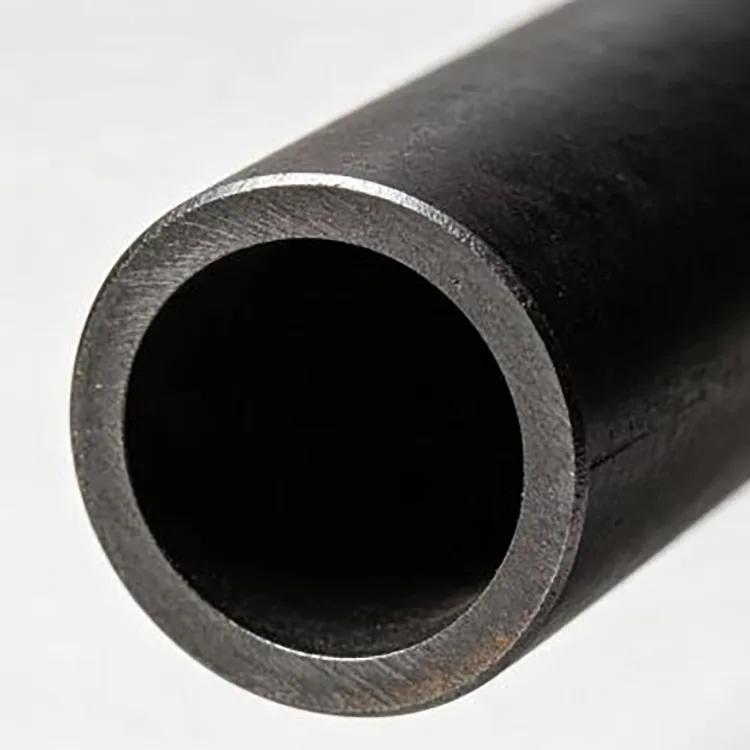

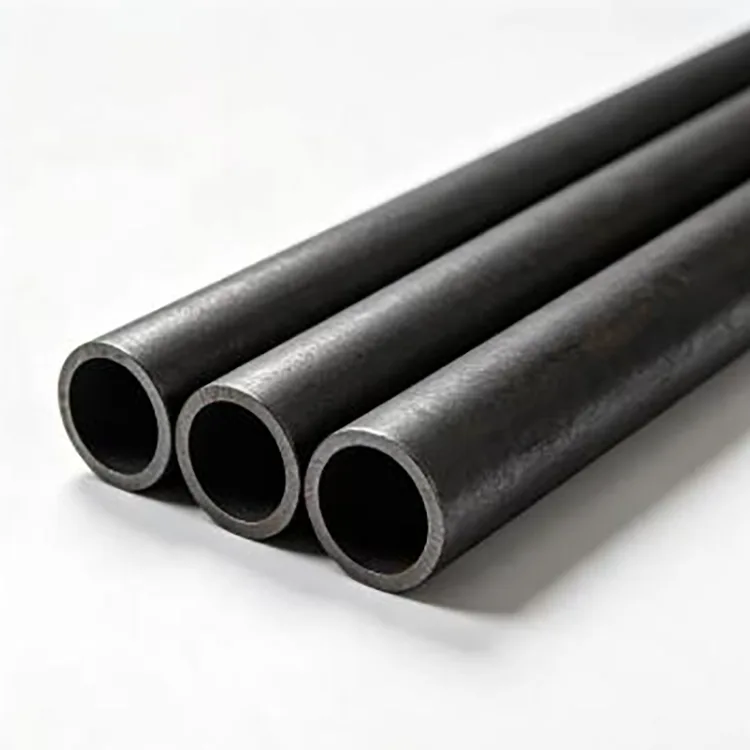

冷間引き抜きシームレスパイプは、より小さいサイズ、より厳しい公差、および機械加工用途に適しています。より滑らかな表面とより制御された寸法により、スリーブ、ブッシュ、機械部品などの部品の機械加工作業を軽減できます。

2 つのプロセスは、単に同じ製品の異なるグレードではありません。選択は、必要なサイズ、公差、表面状態、および後工程に基づいて行う必要があります。

適切な標準の選択

構造部材、機械構造、および一般的な製造には、GB/T 8162 シームレス パイプが適切な出発点となります。

水、石油、ガス、その他の流体サービス用途の場合、パイプは GB/T 8163 などの流体サービス仕様に従って注文する必要があります。サービス媒体、設計圧力、温度、および必要なテストは注文書に明確に記載する必要があります。

ASTM 要件に基づく高温サービス向けに、A106/A106M は特に高温で使用されるシームレス炭素鋼パイプを対象としています。

材料の選択

20# 炭素鋼は、一般的なエンジニアリングおよび機械用途で一般的に選択されます。機械加工性、溶接性が良好で、従来の多くの用途に適しています。

45# 炭素鋼は強度と硬度が高く、主にシャフト、スリーブ、機械加工部品に選択されます。このグレードを選択する前に、溶接要件を考慮する必要があります。

Q355B は、重量構造物、機械、屋外工学用途など、より高い構造強度が必要とされる場所で一般的に使用されます。

27SiMn および 40Cr は、より高い強度または摩耗要件が要求される油圧コンポーネントやその他の機械部品に使用される高強度合金グレードです。

使用される場所

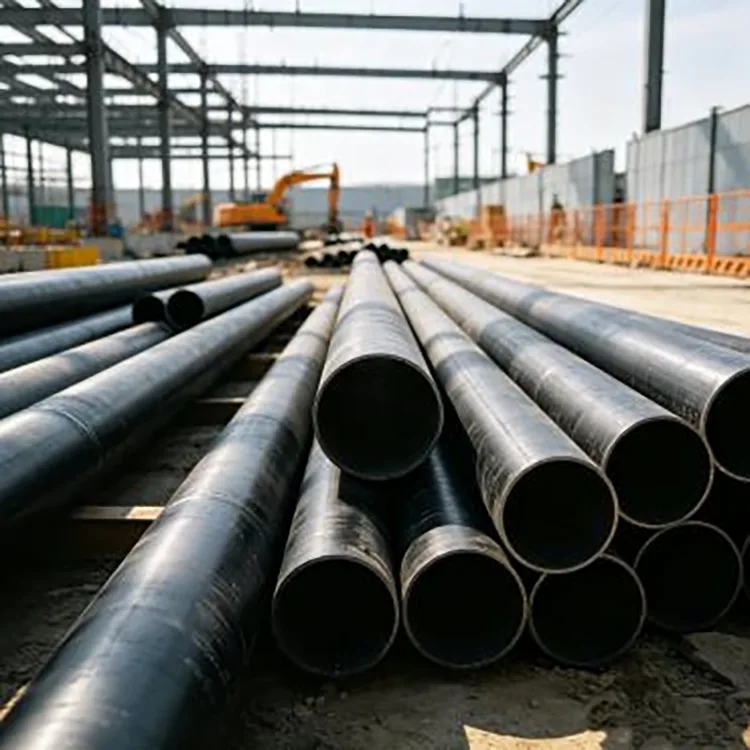

構造工学

産業プラントの構造物、サポートフレーム、橋梁部材、機器サポート、その他の耐荷重鉄骨構造物。

機械製造業

機械フレーム、シャフトスリーブ、油圧シリンダーブランク、ブッシュ、鉱山機械部品、エンジニアリング機械部品。

重機と輸送

車両フレーム、吊り上げ装置、農業機械、および継ぎ目のない鋼材セクションを必要とするその他の加工部品。

流体サービス

水、石油、ガス、蒸気、工業用流体のパイプライン（パイプが該当する流体サービス仕様に合わせて注文された場合）。

産業および都市プロジェクト

太陽光発電支持構造、地方自治体の鉄骨造、設備配管、スリーブ、およびその他の加工鋼製コンポーネント。

肉厚とパイプの選択

外径だけではシームレスパイプを選択するのに十分ではありません。肉厚は耐圧性、変形抵抗、断面全体の強度に影響しますが、必要な肉厚は実際の設計条件から計算する必要があります。

流体サービスの場合、計算では設計圧力、温度、内径、材料特性、腐食代、および該当する配管設計コードを考慮する必要があります。構造的に使用する場合は、荷重、スパン、支持条件、座屈も考慮する必要があります。

これが、重いパイプが自動的に正しい選択とはならない理由です。仕様は実際の使用条件に合わせてください。

処理と表面のオプション

切断、端面加工、面取り、錆取り、塗装、溶融亜鉛メッキ等の加工をご要望に応じて対応させていただきます。

機械加工部品の場合、より厳密な寸法管理が必要な場合は、冷間引き抜きパイプを供給できます。屋外構造物用途の場合は、必要な防食システムに応じて別途表面処理をご指定いただけます。

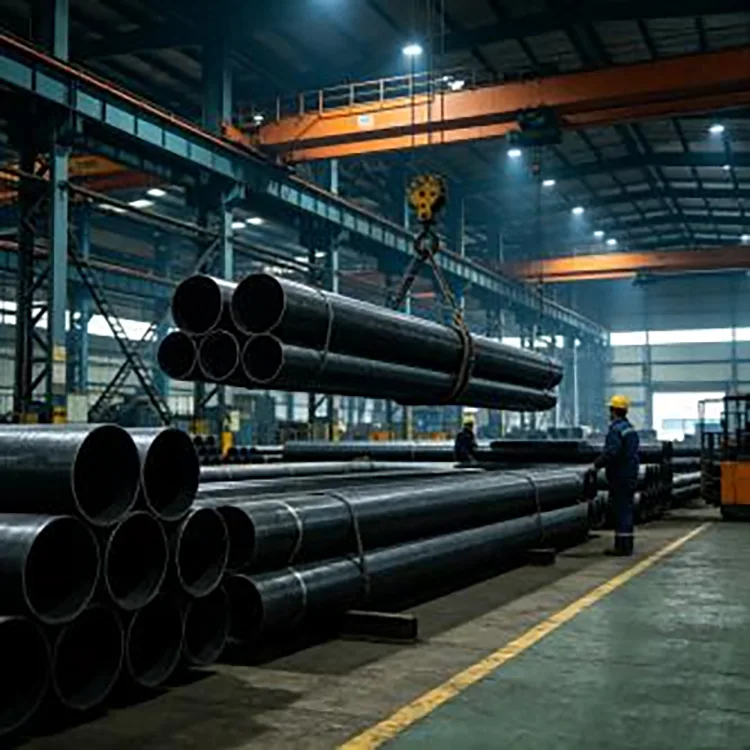

輸出注文を束ねて包装し、湿気や腐食から保護して長距離の海上輸送を行うことができます。

検査

選択した規格や購入要件に応じて検査を手配できます。製品と用途に応じて、これには化学組成、機械的特性、寸法検査、水圧試験、非破壊試験が含まれる場合があります。

プロジェクトの必要に応じて、SGS、BV、または TÜV による検査書類や第三者検査も手配できます。

供給とカスタムオーダー

標準サイズは、該当する場合は在庫から供給できます。また、混合サイズ、試作数量、固定長の切断、特殊な肉厚、またはカスタマイズされた加工が必要なプロジェクトの注文にも対応します。

お見積りの際は、パイプの規格または用途、材質グレード、外径、肉厚、長さ、数量、必要な加工をお知らせください。輸出注文の場合は、仕向地と梱包要件も指定する必要があります。

よくある質問

Q1: 熱間圧延継目無管と冷間引抜継目無管の違いは何ですか?

熱間圧延パイプは通常、より大きな直径、より厚い壁、および一般的なエンジニアリング用途に選択されます。冷間引抜パイプは、追加の引抜プロセスを経て製造され、より緻密な寸法とより滑らかな表面が得られ、精密機械加工や機械部品に適しています。

Q2: GB/T 8162 と GB/T 8163 のどちらを選択すればよいですか?

GB/T 8162 は構造用であり、GB/T 8163 は液体サービス用です。正しい規格は、直径や材質グレードだけではなく、パイプの実際の使用状況に基づいて選択する必要があります。

Q3: 高圧用途ではシームレスパイプが必ず必要ですか?

必ずしもそうとは限りません。パイプの選択は、設計コード、圧力、温度、媒体、寸法、材質、および必要な検査によって異なります。プロジェクトの仕様で高温使用用のシームレス炭素鋼パイプが必要な場合、ASTM A106/A106M が適用可能な規格の 1 つです。

Q4: 出荷前にパイプを切断して加工することはできますか?

はい。定長切断、面取り、端面加工、表面処理、亜鉛メッキ等の加工をご注文に応じて承ります。

Q5: ASTM A53 シームレス パイプを供給できますか?

はい。 ASTM A53/A53M はシームレス鋼管と溶接鋼管の両方を対象としているため、必要な場合は注文時にシームレス タイプを明確に指定する必要があります。
